Description

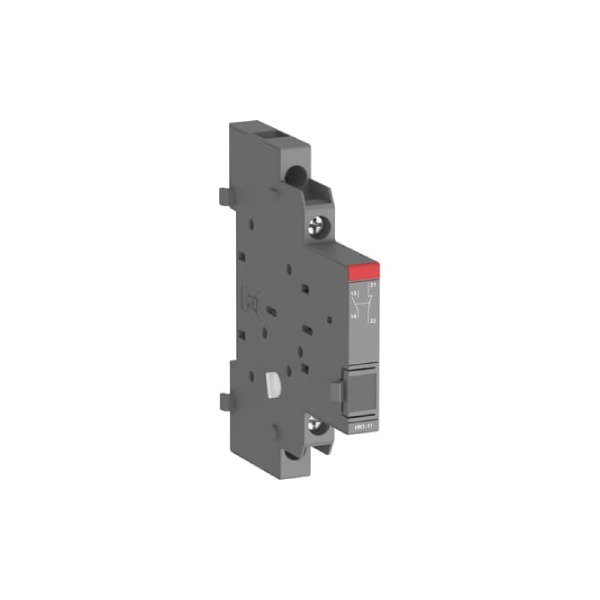

HK1-11 Contatto ausiliario laterale 1NA+1NC
CARATTERISTICHE TECNICHE | |
Tipo: | HK1-11 |
ID prodotto: | 1SAM201902R1001 |
EAN: | 4013614320361 |
Descrizione: | Salvamotori e relè termici-MS116, Mx132, MS132T e Mx165 – Accessori-Barrette di collegamento max 65 A per MS116 e Mx132 |
Tipo di morsetto: | Morsetti a vite |
DATI AMBIENTALI | |
Temperatura ambiente: | In funzione -25 … +60 °C
In magazzino -50 … +80 °C |
Resistenza agli urti secondo IEC 60068-2-27: | 11 ms Pulse 25g |
Resistenza alle vibrazioni secondo IEC 60068-2-6: | 5g 3 … 150 Hz |
Tensione nominale di funzionamento: | 690 V AC
600 V DC Circuito Principale 690 V |
Corrente nominale di funzionamento AC-15 (Ie): | (24 V) 6 A
(240 V) 4 A (690 V) 1 A (380 / 400 V) 3 A |
Corrente nominale di funzionamento DC-13 (Ie): | (24 V) 2 A
(125 V) 0.55 A (250 V) 0.27 A (440 V) 0.15 A (600 V) 0.15 A |
Tensione di tenuta ad impulso (Uimp): | Circuito Ausiliario 6 kV |
Tensione nominale di isolamento (Ui): | 690 V |
Grado di protezione: | IP 20 |
Durata elettrica: | 100000 ciclo (i) |
Durata meccanica: | 100000 ciclo (i) |
Sezioni dei cavi-circuito ausiliario: | Flessibile con ghiera 1/2x 0,75 … 1,5 mm²
Flessibile con ghiera isolata 1/2x 0,75 … 1,5 mm² Flessibile 1/2x 0,75 … 1,5 mm² Rigido 1/2x 1 … 1,5 mm² |
Coppia di serraggio: | Circuito Ausiliare 0.8 … 1.2 N·m |
Lunghezza di spelatura cavo: | Circuito Ausiliare 8 mm |
Cacciavite raccomandato: | M3
Pozidriv 2 |
Numero di contatti ausiliari NA: | 1 |
Numero di contatti ausiliari NC: | 1 |
Numero di contatti ausiliari c/o (SPDT): | 0 |
Nome prodotto: | Salvamotori e relè termici |
Gruppo accessori: | Elettrico |
Tipo accessorio: | Contatto Ausiliario |
Idoneo per: | MS116
MS132 MO132 MS165 MO165 |
Idoneo per classe di prodotto: | Manual Motor Starter |
Codice classificazione oggetto: | Q |
Massima tensione di funzionamento UL/CSA: | Circuito Principale 600 V AC |
Sezioni dei cavi circuito ausiliario UL/CSA: | Flessibile 1/2x 16-14 AWG
Bloccato 1/2x 16-14 AWG |
Coppia di serraggio UL/CSA: | Circuito Ausiliare 7 in·lb |
Contatto nominale UL/CSA: | B600
Q600 |
DIMENSIONI | |
Larghezza: | 9 mm |
Altezza: | 90 mm |
Profondità: | 78.5 mm |
Peso prodotto: | 0.035 kg |
Additional information
Weight | 0,100 kg |
---|---|
Dimensions | 78,5 × 9 × 90 mm |
