Descrizione

CARATTERISTICHE PRINCIPALI

Applicazione	Distribuzione
Gamma	Acti 9

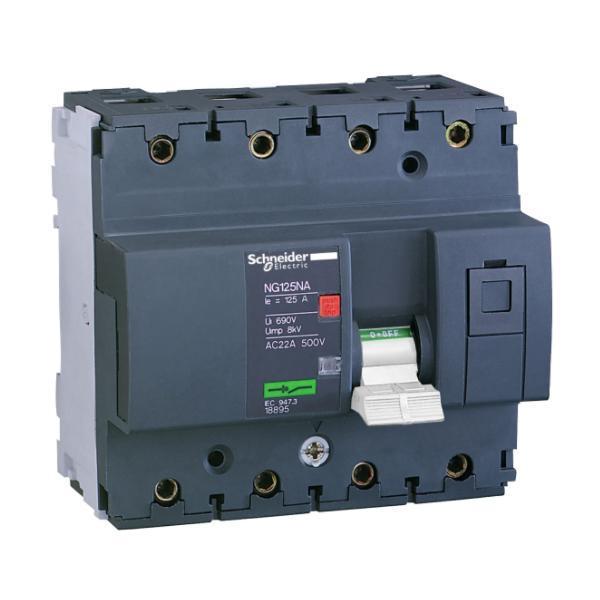

Nome del prodotto	Acti 9 NG125NA
Tipo di prodotto o componente	Interruttore di manovra-sezionatore
Nome dispositivo	NG125NA

Gli interruttori-sezionatori NG125NA sono dispositivi a sgancio libero per l’apertura e la chiusura dei circuiti sotto carico.

Gli interruttori-sezionatori NG125NA hanno le medesime funzioni e possono essere associati agli stessi ausiliari elettrici ed accessori meccanici degli interruttori automatici NG125:

Blocchi Vigi NG125 per protezione differenziale

Contatti ausiliari OF + SD

Sganciatori MX o MN

Manovra rotativa.

Sono particolarmente adatti a svolgere la funzione di interruttore generale di quadri di distribuzione con comando a distanza (es. comandi di emergenza).

Caratteristiche tecniche

Secondo CEI EN 60947-3

Tensione di isolamento (Ui)	690 V CA
Tensione nominale max (Ue)	500 V CA
Grado di inquinamento	3
Tensione nominale di tenuta ad impulso (Uimp)	8 kV
Categoria d’impiego	AC22A/B – AC23B

Caratteristiche aggiuntive

Grado di protezione (CEI EN 60529)	Solo apparecchio	IP20
	Apparecchio in cassetta  modulare	IP40
Durata (O-C)		Categoria A	Categoria B
	Elettrica 125A (tranne AC20 e DC20)	1000 cicli	200 cicli
	Meccanica	20.000 cicli
Temperatura di funzionamento da	-30°C a +70°C
Temperatura di stoccaggio da	-40°C a +70°C
Tropicalizzazione (CEI EN 60068-1)	Esecuzione 2 (umidità relativa 95 % a 55°C)
