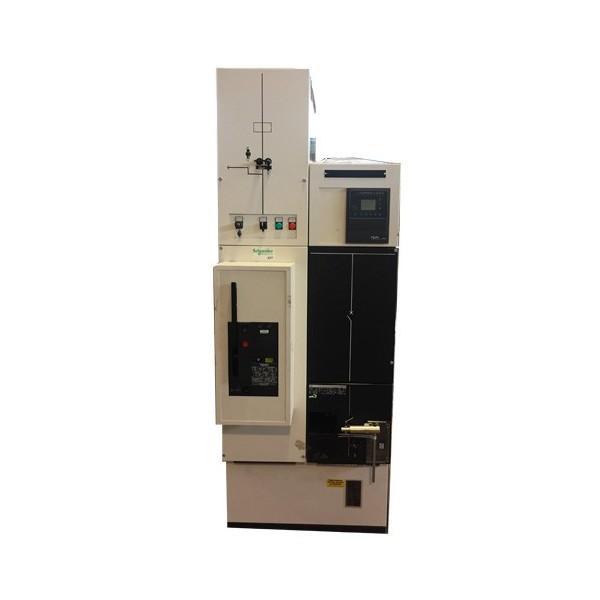

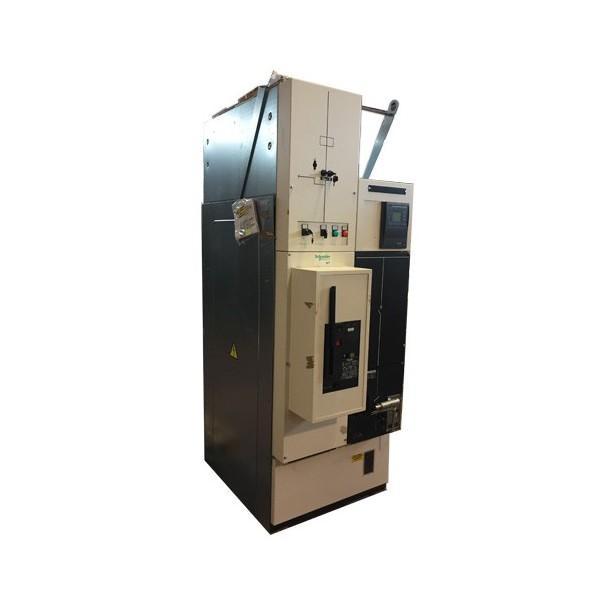

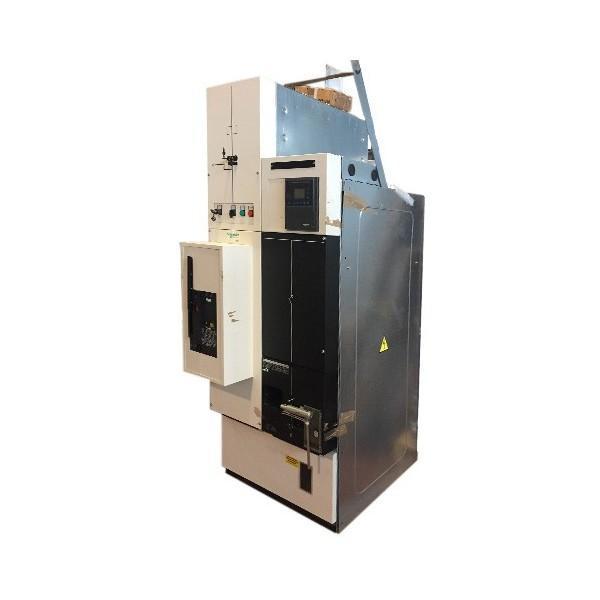

SCHNEIDER AT7-A – Scomparto MT monoblocco

Descrizione

Monoblocco AT7-A (non ampliabile) [Solo in versione non a tenuta arco interno]

Monoblocco Arrivo più protezione trasformatore tramite interruttore con uscita dall’alto

Gamma:

• 24kV
• 16kA

  Caratteristiche elettriche: Ir = 630 A

  Unità base:

• interruttore SF1 con comando RI
• sezionatore a monte dell’interruttore
• comando manuale CS
• sistema di sbarre
• blocco a chiave sul sez. in posizione di aperto-chiuso
• blocco a chiave sui sezionatori di terra in aperto-chiuso
• indicatore di presenza tensione sull’arrivo cavi
• 3 trasformatori di corrente multirange LPCT
• 1 trasformatore toroidale
• cassonetto partenza cavi dall’alto con sez. di terra
• pannello per Sepam S20-S40
• piastre di ammarro cavi unipolari
• leva di manovra
• contatti ausiliari sull’interruttore
• LSC2A

Dimensioni HxLxP[mm]: 2050x750x1220

Peso [kg]: 430
