ABB 1SDA066820R1- Interruttore scatolato TMAX XT1B 160 A
298,00€ (IVA esc.)

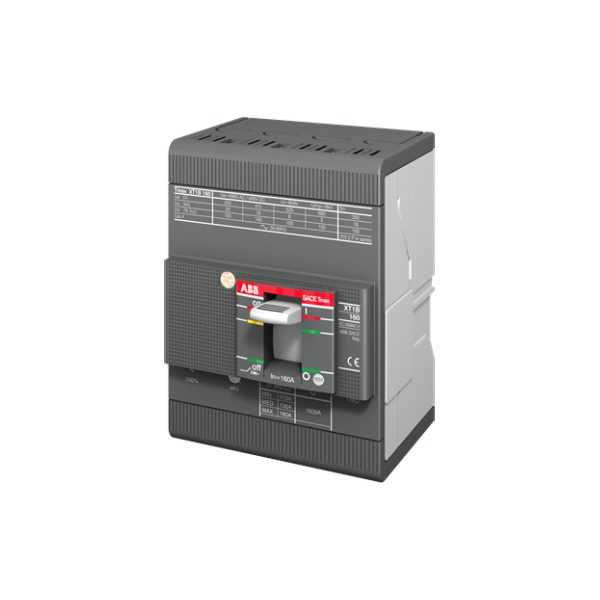

Immagine indicativa
1 disponibili
Descrizione
Interruttore automatico scatolato TMAX XT1B 160
| CARATTERISTICHE TECNICHE | |
| Tipo di interruttore da associare: | Distribuzione di Potenza |
| Sezioni dei cavi-circuito principale: | Busbar 45.5 … 80 mm² |
| Tipo di corrente: | AC/DC |
| Durata elettrica: | 120 cicli orari 8000 ciclo (i) |
| Durata meccanica: | 240 cicli orari 25000 ciclo (i) |
| Numero di poli: | 4 |
| Durata di apertura: | CB with SOR 15 ms CB with UVR 15 ms |
| Perdita di potenza: | a Condizioni Operative Nominali per Polo 15W |
| Tipo principale prodotto: | SACE Tmax XT |
| Nome prodotto: | Interruttore automatico scatolato |
| Tipo prodotto: | Interruttore automatico |
| Corrente nominale (In): | 160A |
| Frequenza nominale (f): | 50 / 60 Hz |
| Tensione nominale (Ur): | 690 V |
| Tensione di tenuta ad impulso (Uimp): | 8KV |
| Impostazione corrente nominale di cortocircuito istantanea (Ii): | 1600 A |
| Tensione nominale di isolamento (Ui): | 800 V |
| Tensione nominale di funzionamento: | 690 V AC
500 V DC |
| Potere di cortocircuito di servizio nominale (Ics): | (220 V AC) 25 kA (230 V AC) 25 kA (240 V AC) 25 kA (380 V AC) 18 kA (415 V AC) 18 kA (440 V AC) 11.25 kA (500 V AC) 8 kA (525 V AC) 6 kA (690 V AC) 3 kA (250 V DC) 2 Poli in Serie 18 kA (500 V DC) 3 Poli in Serie 18 kA |
| Potere di cortocircuito estremo nominale (Icu): | (220 V AC) 25 kA (230 V AC) 25 kA (240 V AC) 25 kA (380 V AC) 18 kA (415 V AC) 18 kA (440 V AC) 15 kA (500 V AC) 8 kA (525 V AC) 6 kA (690 V AC) 3 kA (250 V DC) 2 Poli in Serie 18 kA (500 V DC) 3 Poli in Serie 18 kA |
| Corrente nominale ininterrotta (Iu): | 160A |
| Cacciavite raccomandato: | Circuito Principale M6 |
| Sgancio: | TMD |
| Tipo di sgancio: | TM |
| Campo di impostazione: | 112…160 A |
| Livello di prestazioni in cortocircuito: | B |
| Norme di riferimento: | IEC |
| Sottotipo: | XT1 |
| Tipo di connessione morsetto: | Frontale |
| Tipo di morsetto: | Bullone |
| Coppia di serraggio: | 6 N·m |
| Versione: | F |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica: | 1SDC210100D0206 |
| Schema elettrico: | 1SDM000068R0001 |
| Istruzioni e manuali: | 1SDH000719R0001 |
| Classificazioni: | |
| ETIM 7: | EC000228 – disgiuntore per protezione trasformatori, generatori e impianti |
| ETIM 8: | Interruttore automatico per protezione trasformatore/generatore/impianto |
| ETIM 9: | Interruttore automatico per protezione trasformatore/generatore/impianto |
| Codice classificazione oggetto: | Q |
| Categoria RAEE: | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Dimensioni | |
| Larghezza prodotto: | 101.6 mm |
| Altezza prodotto: | 130 mm |
| Profondità prodotto: | 70 mm |
| Peso netto prodotto: | 1.4 kg |
