ABB 1SDA101116R1- Interruttore scatolato TMAX XT7S 1250A
4.001,40€ (IVA esc.)

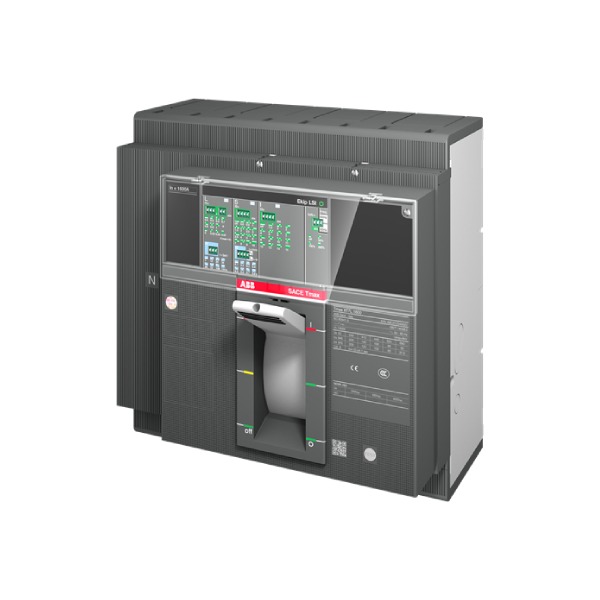

Immagine indicativa
1 disponibili
Descrizione
Interruttore automatico scatolato TMAX XT7S 1250 fisso quadripolare
| CARATTERISTICHE TECNICHE | |
| Tipo di interruttore da associare: | Distribuzione dell’energia |
| Tipo di corrente: | AC |
| Durata elettrica: | 120 cicli orari 3000 ciclo (i) |
| Durata meccanica: | 240 cicli orari 10000 ciclo (i) |
| Numero di poli: | 4 |
| Perdita di potenza: | a Condizioni Operative Nominali per Polo 57 W |
| Tipo principale prodotto: | SACE Tmax T |
| Nome prodotto: | Interruttore automatico scatolato |
| Tipo prodotto: | Interruttore automatico |
| Corrente nominale (In): | 1250 A |
| Tensione di tenuta ad impulso (Uimp): | 8KV |
| Tensione nominale di isolamento (Ui): | 1000 V |
| Tensione nominale di funzionamento: | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics): | (220 V AC) 85 kA (230 V AC) 85 kA (240 V AC) 85 kA (380 V AC) 50 kA (415 V AC) 50 kA (440 V AC) 50 kA (500 V AC) 45 kA (525 V AC) 45 kA (690 V AC) 30 kA |
| Corrente nominale ammissibile di breve durata (Icw): | 20 kA |
| Potere di cortocircuito estremo nominale (Icu): | (220 V AC) 85 kA (230 V AC) 85 kA (240 V AC) 85 kA (380 V AC) 50 kA (415 V AC) 50 kA (440 V AC) 50 kA (500 V AC) 45 kA (525 V AC) 45 kA (690 V AC) 30 kA |
| Corrente nominale ininterrotta (Iu): | 1250 A |
| Sgancio: | Ekip Dip LS/I |
| Tipo di sgancio: | EL |
| Livello di prestazioni in cortocircuito: | S |
| Norme di riferimento: | IEC |
| Sottotipo: | XT7 |
| Tipo di connessione morsetto: | Frontale |
| Versione: | F |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica: | 1SDC210100D0206 |
| Schema elettrico: | 1SDM000002A1001 |
| Istruzioni e manuali: | 1SDH002013A1001 |
| Classificazioni: | |
| ETIM 7: | EC000228 – disgiuntore per protezione trasformatori, generatori e impianti |
| ETIM 8: | EC000228 – Interruttore automatico per protezione trasformatore/generatore/impianto |
| ETIM 9: | EC000228 – Interruttore automatico per protezione trasformatore/generatore/impianto |
| Codice classificazione oggetto: | Q |
| Categoria RAEE: | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Dimensioni: | |
| Larghezza prodotto: | 280 mm |
| Altezza prodotto: | 268 mm |
| Profondità prodotto: | 166 mm |
| Peso netto prodotto: | 17.67 kg |
Informazioni aggiuntive
| Peso | 20 kg |
|---|---|
| Dimensioni | 166 × 280 × 268 mm |
| N° poli | |
| Corrente nominale |
