ABB AF40400013 – Contattore 4P 40A 100-250V

179,93 (IVA incl.)

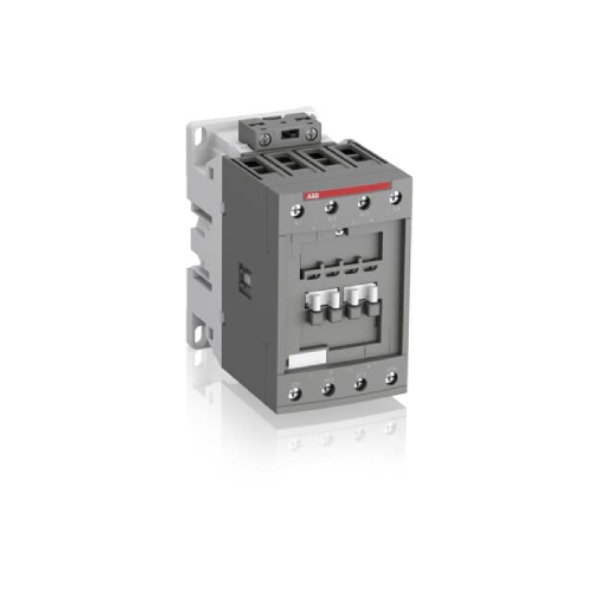

Immagine indicativa

2 disponibili

Descrizione

Contattore 4P 40A 100-250V

CARATTERISTICHE TECNICHE
Tipo: AF40-40-00-13
ID prodotto: 1SBL347201R1300
EAN: 3471523133532
Descrizione: Contattori fino a 100A-Contattori quadripolari AF09…AF370 e EK550..EK1000-70 A (AC-1 690 V)
Norme di riferimento: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-1:22, CSA C22.2 No. 60947-4-1:22
Tensione nominale di funzionamento: Circuito Principale 690 V
Frequenza nominale (f): Circuito di Controllo 50 / 60 Hz

Circuito Principale 50 / 60 Hz

Corrente termica convenzionale in aria libera (Ith): Secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 105 A
Corrente nominale di funzionamento AC-1 (Ie): (690 V) 40 °C 70 A

(690 V) 60 °C 60 A

(690 V) 70 °C 50 A

Corrente nominale di funzionamento AC-3 (Ie):  (415 V) 60 °C 40 A

(440 V) 60 °C 40 A

(500 V) 60 °C 35 A

(690 V) 60 °C 25 A

(380 / 400 V) 60 °C 40 A

(220 / 230 / 240 V) 60 °C 40 A

Corrente nominale di funzionamento AC-3 (Pe): (415 V) 22 kW

(440 V) 22 kW

(500 V) 22 kW

(690 V) 22 kW

(380 / 400 V) 18.5 kW

(220 / 230 / 240 V) 11 kW

Corrente nominale ammissibile di breve durata (Icw): a 40 °C Temperatura ambiente, in aria libera, da uno stato freddo 10 s 600 A

a 40 °C Temperatura ambiente, in aria libera, da uno stato freddo 15 min 110 A

a 40 °C Temperatura ambiente, in aria libera, da uno stato freddo 1 min 250 A

a 40 °C Temperatura ambiente, in aria libera, da uno stato freddo 1 s 1000 A

a 40 °C Temperatura ambiente, in aria libera, da uno stato freddo 30 s 350 A

Massimo potere di interruzione: cos phi=0,45 (cos phi=0,35 per Ie > 100 A) a 440 V 950 A

cos phi=0,45 (cos phi=0,35 per Ie > 100 A) a 690 V 600 A

Tensione di tenuta ad impulso (Uimp): 6 kV
Massima frequenza di commutazione elettrica: AC-1 600 cicli orari
Massima frequenza di commutazione meccanica: 3600 cicli orari
Tensione nominale circuito di controllo (Uc): 50 Hz 100 … 250 V

60 Hz 100 … 250 V

Funzionamento in DCin CD 100 … 250 V

Consumo bobina: Valore Medio di Ritenuta 50 / 60 Hz 4 V·A

Valore Medio di Ritenuta 50 Hz 4 V·A

Valore Medio di Ritenuta 60 Hz 4 V·A

Valore Medio di Ritenuta DC 2 W

Valore Medio di Ritenuta, dallo stato Caldo 2 W

Perdita di potenza: a Condizioni Operative Nominali AC-1 per Polo 3 W

a Condizioni Operative Nominali AC-3 per Polo 1 W

Montaggio su barra DIN: TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
Montaggio con viti (non in dotazione): 2 viti M4 o 2 viti M6 posizionate in diagonale
Sezioni dei cavi-circuito principale: Flessibile con ghiera 1/2x 4 … 35 mm²

Flessibile con ghiera isolata 1/2x 4 … 35 mm²

Rigido a trefoli 1/2x 6 … 35 mm²

Sezioni dei cavi-circuito di controllo: Flessibile con ghiera 1/2x 0,75 … 2,5 mm²

Flessibile con ghiera isolata 1x 0,75 … 2,5 mm²

Flessibile con ghiera isolata 2x 0,75 … 1,5 mm²

Rigido pieno 1/2x 1 … 2,5 mm²

Rigido intrecciato 1/2x 1 … 2,5 mm²

Tensione nominale di isolamento (Ui): acc. secondo IEC 60947-4-1 690 V

secondo UL/CSA 600 V

Lunghezza di spelatura cavo: Circuito di Controllo 10 mm

Circuito Principale 16 mm

Grado di protezione: secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20

secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP10

Numero di contatti principali NA: 4
Numero di poli: 4P
Cacciavite raccomandato: Pozidriv PZ
Coppia di serraggio: Control Circuit 1.2 N·m

Circuito Principale 4 N·m

Tipo di morsetto: Morsetti a vite
Nome prodotto: Contattori fino a 100A
Codice classificazione oggetto: Q
DATI AMBIENTALI
Temperatura ambientale: Vicino al contattore per lo stoccaggio -60 … +80 °C

Vicino al contattore per il funzionamento in aria libera -40 … 70 °C

Resistenza climatica: Categoria B secondo IEC 60947-1 Allegato Q
Massima altitudine d’esercizio permessa: Senza  Declassamento  3000 m
Grado di inquinamento: 3
DIMENSIONI
Larghezza: 70 mm
Altezza: 113.5 mm
Profondità: 125.5 mm
Peso prodotto: 1.27 kg

Informazioni aggiuntive

Peso 2 kg
Dimensioni 113,5 × 70 × 125,5 mm
