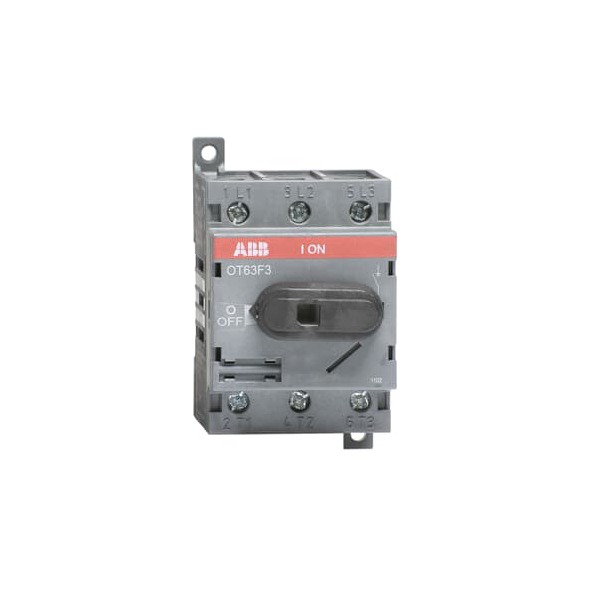

ABB EE 261 2 – Interruttore sezionatore 3P 63A
27,45€ (IVA esc.)
Immagine indicativa
1 disponibili
Descrizione
Interruttore sezionatore 3P 63A
| CARATTERISTICHE TECNICHE | |
| Tipo: | OT63F3 |
| ID prodotto: | 1SCA105332R1001 |
| EAN: | 6417019392912 |
| Descrizione: | La gamma di interruttori di manovra-sezionatori OT è adatta per vari tipi applicazioni, fra cui sezionatore generale di macchina, distribuzione dell’energia, centri di controllo motorio o impianti fotovoltaici. Riduzione dei tempi e dei costi di installazione e degli ingombri Gli apparecchi possono essere installati in qualsiasi direzione. Le diverse opzioni di montaggio, la struttura modulare e l’ampia gamma di accessori rendono l’installazione estremamente flessibile. Migliore utilizzabilità Sezionatori di terra appositamente integrati con possibilità di montaggio a pavimento e comando ruotato di 90°. Tempo di progettazione ridotto Modelli con ampia distanza di fase studiati per una disposizione standard delle sbarre dei quadri. Alte prestazioni Gli interruttori di manovra-sezionatori OT possono essere utilizzati nelle applicazioni più critiche. |
| Corrente nominale di funzionamento AC-21A (Ie): | (380 … 415 V) 63A
(500 V) 63 A (690 V) 63 A |
| Corrente nominale di funzionamento AC-22A (Ie): | (380 … 415 V) 63 A
(500 V) 63 A (690 V) 63A |
| Corrente nominale di funzionamento AC-23A (Ie): | (380 … 415 V)63 A
(500 V) 45 A (690 V)20 A |
| Corrente nominale di funzionamento AC-23a (Pe): | 220 … 240 V) 11 kW
(400 … 415 V) 22 kW (500 V) 22 kW (690 V) 15 kW |
| Corrente termica convenzionale in aria libera (Ith): | q = 40 °C 63 A |
| Corrente termica convenzionale (Ithe): | Completamente Chiuso 63 A |
| Tensione di tenuta ad impulso (Uimp): | 8 kV |
| Tensione nominale di isolamento (Ui): | secondo IEC/EN 60664-1 750 V |
| Tensione nominale di funzionamento: | Circuito Principale 750 V |
| Potere nominale di chiusura su cortocircuito (Icm): | (690 V) 2.1kA |
| Corrente nominale ammissibile di breve durata (Icw): | per 1 s 1.5 kA |
| Corrente nominale di cortocircuito condizionale (Inc): | (100 A fusibile, ≤415V) 50 kA
(100 A fusibile, 690 V) 100 kA (80 A fusibile, 690 V) 50 kA |
| Perdita di potenza: | a Condizioni Operative Nominali per Polo 2.8W |
| Grado di inquinamento: | 3 |
| Tipo di maniglia: | Manopola
Maniglia e Albero non inclusi |
| Comando: | Meccanismo sulla parte superiore dell’interruttore |
| Distanza tra le fasi: | Standard |
| Posizione dei terminali linee: | Dall’alto verso l’alto, dal basso verso l’esterno
Dal basso verso l’interno – Dall’alto verso l’esterno |
| Modalità operativa: | Manovra frontale |
| Norme di riferimento: | IEC 60947-3 / UL 508 / CSA C22.2 No. 14 |
| Funzioni speciali: | No |
| Tipo di montaggio: | Montaggio su base |
| Numero di poli: | 3 |
| Sezione cavo: | Cu 1.5 … 35 mm² |
| Grado di protezione: | Davanti IP20 |
| Tipo di morsetto: | Terminali a vite |
| Coppia di serraggio: | secondo IEC 60947-12 N·m |
| Durata meccanica: | 20000 |
| Tipo di blocco: | No |
| DATI AMBIENTALI | |
| Informazioni ambientali: | 1SCC301262D0201 |
| Legge sul controllo delle sostanze tossiche – TSCA: | 1SCC011025D0201 |
| DIMENSIONI | |
| Larghezza: | 52.5 mm |
| Altezza: | 91.5mm |
| Profondità: | 72.5mm |
| Peso prodotto: | 0.25 kg |
Informazioni aggiuntive
| Peso | 0,500 kg |
|---|---|
| Dimensioni | 72,5 × 52,5 × 91,5 mm |
| N° poli | |
| Corrente nominale |
