ABB XT1B100TMD4 – INTERRUTTORE TMAX XT1B 160 4P 80A
177,44€ (IVA incl.)

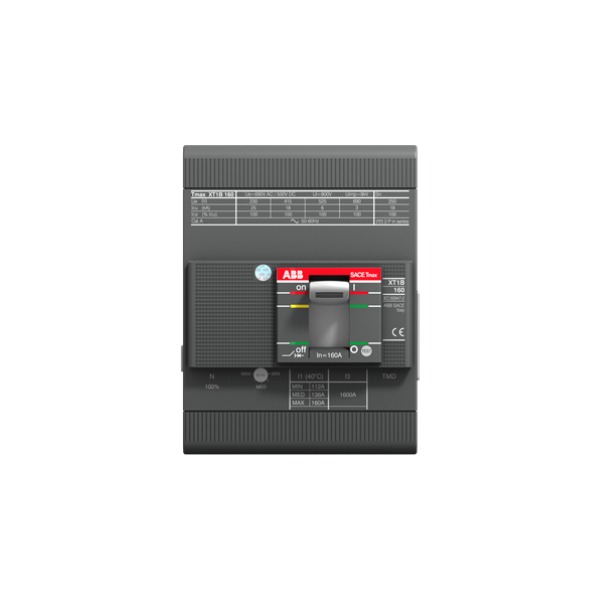

Immagine indicativa
2 disponibili
Descrizione
Interruttore TMAX XT1B 160 4P 80A
| CARATTERISTICHE TECNICHE | |
| Tipo: | XT1B 160 TMD 80-800 4p F F |
| ID prodotto: | 1SDA066817R1 |
| EAN: | 1SDA066817R1 |
| Descrizione: | XT1B80TMD4 – INTERRUTTORE TMAX XT1B 160 FISSO TETRAPOLARE CON TERMINALI ANTERIORI E SGANCIATORI TERMOMAGNETICI TMD R 80-800 A |
| Tipo di interruttore da associare: | Distribuzione Di Potenza |
| Tipo principale prodotto: | SACE Tmax XT |
| Nome prodotto: | Interruttore scatolato |
| Tipo prodotto: | Interruttore automatico |
| Versione: | F |
| Sezioni dei cavi-circuito principale: | Bullone 45.5 … 80 mm² |
| Tipo di corrente: | AC/DC |
| Durata elettrica: | 120 cicli orari
8000 ciclo (i) |
| DIMENSIONI | |
| Altezza | 130 mm |
| Larghezza | 101.6 mm |
| Profondità | 70 mm |
| Peso | 1.4 kg |
| Durata meccanica: | 240 cicli orari
25000 ciclo (i) |
| Numero di poli: | 4P |
| Durata di apertura: | CB con SOR 15 ms
CB con UVR 15 ms |
| Perdita di potenza: | a Condizioni Operative Nominali per Polo 4.8 W |
| Corrente nominale (In): | 80 A |
| Frequenza nominale (f): | 50 / 60 Hz |
| Tensione di tenuta ad impulso (Uimp): | 8 kV |
| Impostazione corrente nominale di cortocircuito istantanea (Ii): | 800 A |
| Tensione nominale di isolamento (Ui): | 800 V |
| Tensione nominale di funzionamento: | 690 V AC
500 V DC |
| Potere di cortocircuito di servizio nominale (Ics): | (220 V AC) 25 kA(230 V AC) 25 kA
(240 V AC) 25 kA (380 V AC) 18 kA (415 V AC) 18 kA (440 V AC) 11.25 kA (500 V AC) 8 kA (525 V AC) 6 kA (690 V AC) 3 kA (250 V DC) 2 Poli in Serie 18 kA (500 V DC) 3 Poli in Serie 18 kA |
| Potere di cortocircuito estremo nominale (Icu): | (220 V AC) 25 kA
(230 V AC) 25 kA (240 V AC) 25 kA (380 V AC) 18 kA (415 V AC) 18 kA (440 V AC) 15 kA (500 V AC) 8 kA (525 V AC) 6 kA (690 V AC) 3 kA (250 V DC) 2 Poli in Serie 18 kA (500 V DC) 3 Poli in Serie 18 kA |
| Corrente nominale ininterrotta (Iu): | 160 A |
| Tensione nominale (Ur): | 690 V |
| Cacciavite raccomandato: | Circuito Principale M6 |
| Sgancio: | TMD |
| Tipo di sgancio: | TM |
| Campo di impostazione: | 112…160 A |
| Livello di prestazioni in cortocircuito: | B |
| Norme di riferimento: | IEC60947-2 |
| Sottotipo: | XT1 |
| Tipo di connessione morsetto: | Davanti |
| Tipo di morsetto: | Bullone |
| Coppia di serraggio: | 6 N·m |
| Codice classificazione oggetto: | Q |
