EATON NHI-E-11-PKZ0 – Contatto ausiliario normale NHI-E,1
10,50€ (IVA esc.)

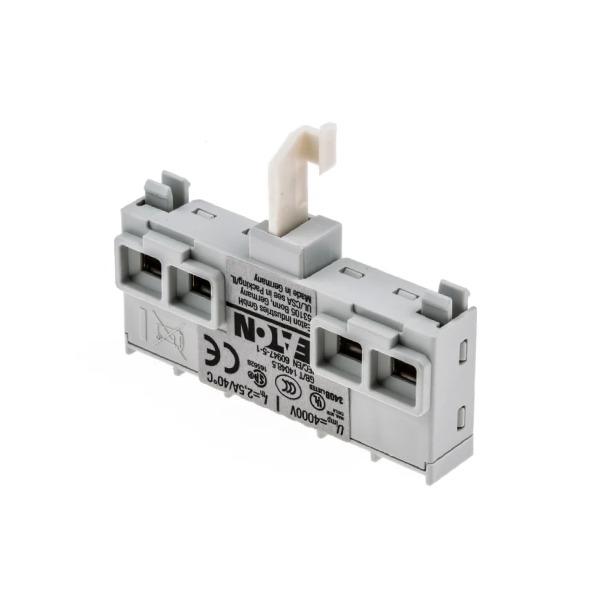

Immagine indicativa
4 disponibili
Descrizione
Contatto ausiliario normale, NHI-E, 1 contatto NA, 1 contatto NC,
| CARATTERISTICHE TECNICHE | |
| Assortimento | Accessori |
| Accessori | contatto ausiliario normale |
| NA = norm. aperto | 1 contatto NA |
| NC = norm. chiuso | 1 contatto NC |
| Tipi di collegamento | Morsetti a vite |
| Utilizzabile per | Contatto ausiliario normale PKZ0(4) |
| Utilizzo con | PKZM01 PKZM0 PKZM4 PKZM0-T PKM0 PKE |
| Note | Montabile su: Interruttore per la protezione del motore Interruttore per la protezione del trasformatore Interruttore per la protezione del motore per combinazioni di avviatori (Dal numero di serie 01) le larghezze di 45 mm (PKZM0 e PKZM01) o 55 mm (PKZM4) degli interruttori per la protezione del motore rimangono invariate. |
| Contatti ausiliari | |
| Tensione nominale di tenuta ad impulso [Uimp] | 4000 V AC |
| Categoria di sovratensione/grado di inquinamento | 3 |
| Tensione nominale di impiego [Ue] [Ue] | 440 V AC |
| Tensione nominale di impiego [Ue] [Ue] | 250 V DC |
| Sezionamento sicuro secondo EN 61140tra contatti ausiliari e contatti principali | 690 V AC |
| Corrente nominale d’impiego [Ie]AC-15220 – 240 V [Ie] | 1 A |
| Corrente nominale d’impiego [Ie]DC-13 L/R ≦ 100 ms24 V [Ie] | 2 A |
| Durata meccanica [Manovre] | >0.1 x 106 |
| Durata, elettrica [Manovre] | > 0.1 x 106 |
| Sicurezza contro false manovre [Frequenza di guasto] | <10-8, < un guasto su 100 milioni di manovre (con Ue = 24 V DC, Umin = 17 V, Imin = 5,4 mA) λ |
| Resistenza al corto circuito senza saldature con fusibili portata max. | 10 A gG/gL |
| Sezioni di collegamento | |
| Rigido/flessibile, con puntalino | 0,75 – 1,5 mm2 |
| A filo unico o a trefoli | 18 – 16 AWG |
| DATI DI POTENZA APPROVATI | |
| Dovere di pilota Comando in corrente alternata | E150 |
| Uso generale DC | 250 V
0.5 A |
| DATI TECNICI PER VERIFICHE DI PROGETTO | |
| Corrente nominale d’impiego per i dati relativi alla dissipazione [In] | 1 A |
| Dissipazione per polo, in funzione della corrente [Pvid] | 0.01 W |
| Dissipazione dell’apparecchio, in funzione della corrente [Pvid] | 0 W |
| Potere di dissipazione [Pve] | 0 W |
| Numero di contatti invertitori | 0 |
| Numero di contatti di chiusura | 1 |
| Numero di contatti di riposo | 1 |
| Numero di commutatori di segnale | 0 |
| Corrente d’esercizio nominale Ie per AC-15, 230 V | 1 A |
| Esecuzione del collegamento elettrico | Raccordo a vite |
| Tipologia | Innestabile |
| Tipo di montaggio | Fissaggio frontale |
| Portalampada | Senza |
| DIMENSIONI | |
| Larghezza: | 45mm |
| Altezza: | 35.5mm |
| Profondità: | 14mm |
Informazioni aggiuntive
| Peso | 0,200 kg |
|---|---|
| Dimensioni | 14 × 45 × 35,5 mm |
| Corrente nominale |
