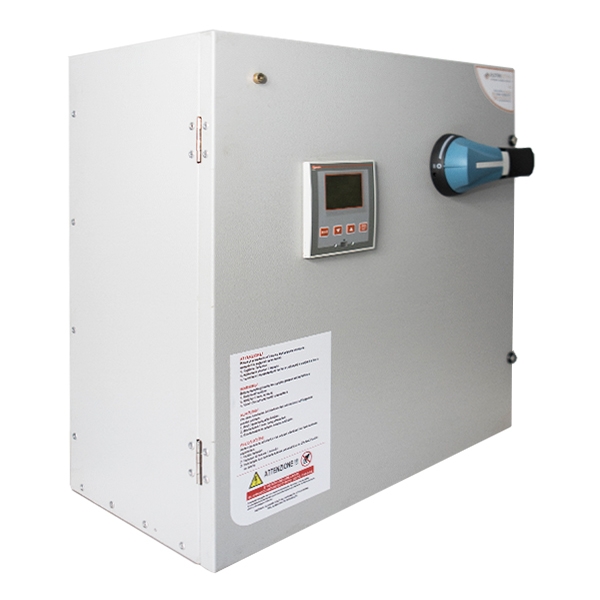

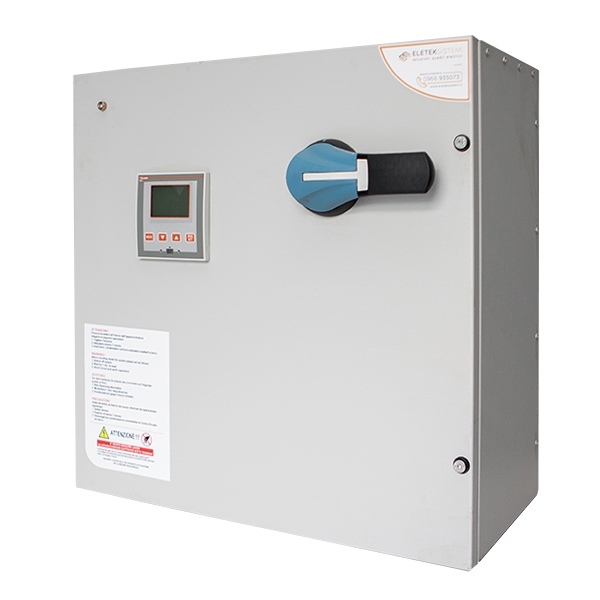

ELE70460503 – Quadro di rifasamento da 50kVAr
735,90€ (IVA esc.)
TEMPI DI PREPARAZIONE: 7 giorni lavorativi
10 disponibili (ordinabile)
Descrizione
CARATTERISTICHE ELETTRICHE:
Codice: ELE70460503
Potenza (kVAr) Uecod = 460Vac: 66
Potenza (kVAr) Uerete = 400Vac: 50
Frequenza P= 50Hz
Batterie Uerete = 400: 10+20+20 kVAr
Sezionatore (A): 125
Grado di protezione esterno: IP30
Peso: 26kg
Dimensioni (LxHxP) [mm]: 500x500x250
Ingresso cavi: Dall’alto
Classe temperatura Quadro: -5/+40°C
Installazione: Interno
Servizio: Continuo
CARATTERISTICHE GENERALI:
Tensione nominale di impiego: 400 Vac (Altre tensioni a richiesta)
Tensione nominale condensatori: 460 Vac (Altre tensioni a richiesta)
Frequenza nominale: 50 Hz
Potenza nominale: 50÷70kVAr. Valore di potenza ottenuto alla frequenza ed alla tensione nominale.
Tensione circuiti ausiliari: 400 Vac
Condensatori: Monofase, collegati a TRIANGOLO, dotati di dispositivo antiscoppio e resistenza di scarica, in conformità alle norme di riferimento.
Intervallo temperatura di lavoro: – 5% / + 40°C

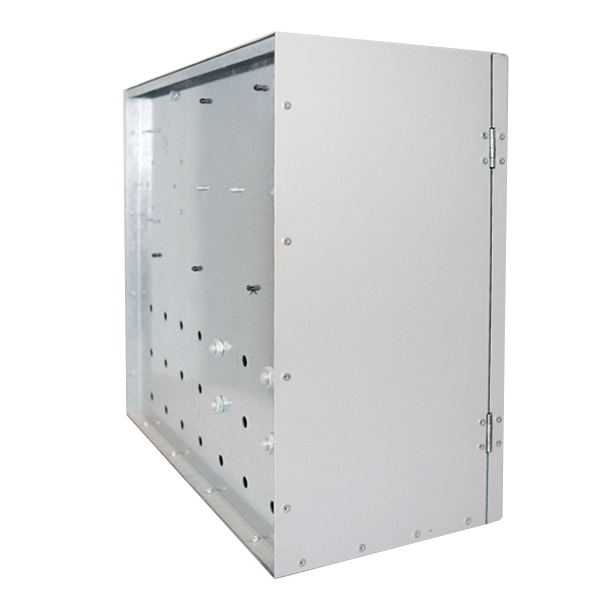

Carpenteria: In lamiera plastificata con spessore 10/10 mm. Colore RAL 7035.
Installazione per interno, in ambiente non polveroso, al riparo da urti accidentali ed irraggiamento solare, favorendo la ventilazione.
Grado di protezione: IP 30
Tenuta al corto circuito: 10kA.
Per valori superiori il quadro dovrà essere condizionato da interruttori automatici installati a cura del cliente sulla linea di alimentazione. In ogni caso gli impianti in cui le apparecchiature saranno installate, dovranno prevedere dispositivi di protezione contro il cortocircuito opportunamente coordinati.

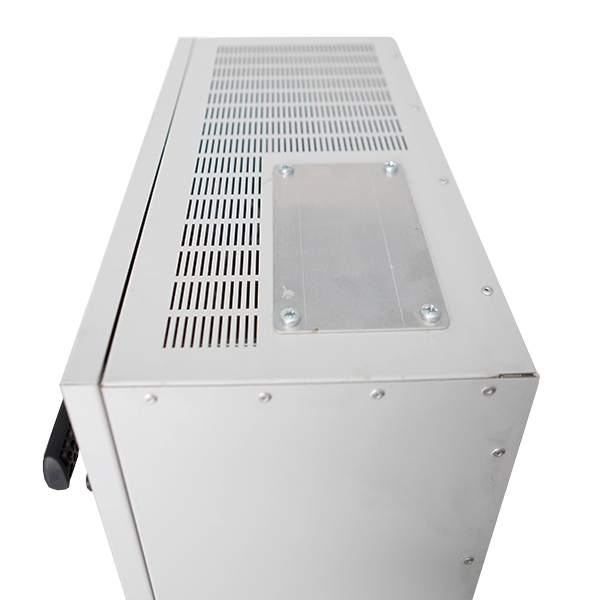

Ventilazione: Naturale
Sezionatore: Tripolare tipo sottocarico con blocco porta per serie ELEPLUS70
Alimentazione: Standard: dall’Alto
Cablaggio: I cavi di collegamento interno sono antifiamma del tipo FS17-450/750 V conformi alla norma EN 50575:2014+A1:2016 e EN IEC 60332-1-2 (CEI 20-35).
Contattori: Speciali per carichi capacitivi con resistenze di preinserzione per la limitazione del picco di corrente all’inserzione dei condensatori (AC6b)
Protezioni: Le batterie capacitive sono protette da terne di fusibili opportunamente dimensionate per la serie ELEPLUS70
Regolatore: Tipo di misura: Varmetrica con display LCD a icone e retroilluminato
Idoneo per sistemi di cogenerazione (es. fotovoltaico)
Segnale amperometrico: a mezzo T.A. con secondario 5A, classe 1, 5VA
Segnale voltmetrico: 415 Vac da interno quadro
Tempi di inserzione / disinserzione batterie di condensatori: 30”
Tutti i 𝗤𝘂𝗮𝗱𝗿𝗶 𝗘𝗹𝗲𝘁𝘁𝗿𝗶𝗰𝗶 𝗘𝗹𝗲𝘁𝗲𝗸 𝗦𝗶𝘀𝘁𝗲𝗺𝗶 sono provvisti di 𝗘𝗟𝗘𝗞𝗢𝗗𝗘, il QR code tramite il quale è possibile scaricare tutta la documentazione inerente al quadro stesso: schemi elettrici, certificazioni, disegni costruttivi e manuali delle apparecchiature installate.
Informazioni aggiuntive
Peso | 26 kg |
---|---|
Dimensioni | 500 × 250 × 500 mm |
kVAr a 400Vac | |
Tensione condensatori |
