ELEQCC0404C08 – Quadro di campo 4 stringhe

Descrizione

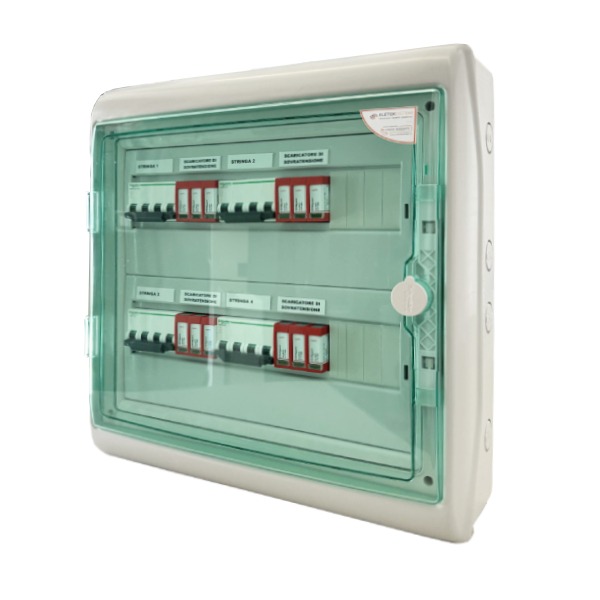

I quadri di campo sono dotati, per ciascuna linea DC in ingresso, di un interruttore magnetotermico e, su ciascuna uscita, uno scaricatore di sovratensione specifico per impiego fotovoltaico.

I quadri di campo sono equipaggiati di connettori tipo MC4 (con cavo solare in arrivo fino a 6 mmq) per le connessioni delle stringhe.

CARATTERISTICHE ELETTRICHE:

Codice: ELEQCC0404C08

N° stringhe di ingresso: 4
N° stringhe di uscita: 4
Interruttore magnetotermico automatico [A]: 16 curva B
Connettori FV a pannello: 4-6mmq
Ingresso cavi: dal basso
Installazione: interno
Servizio: continuo

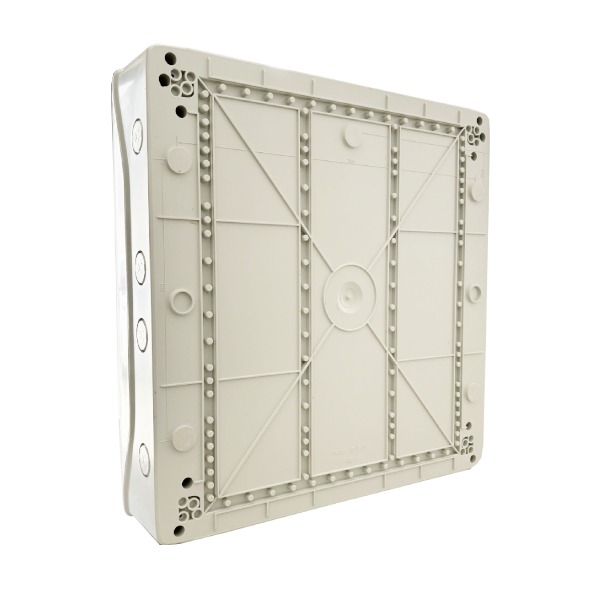

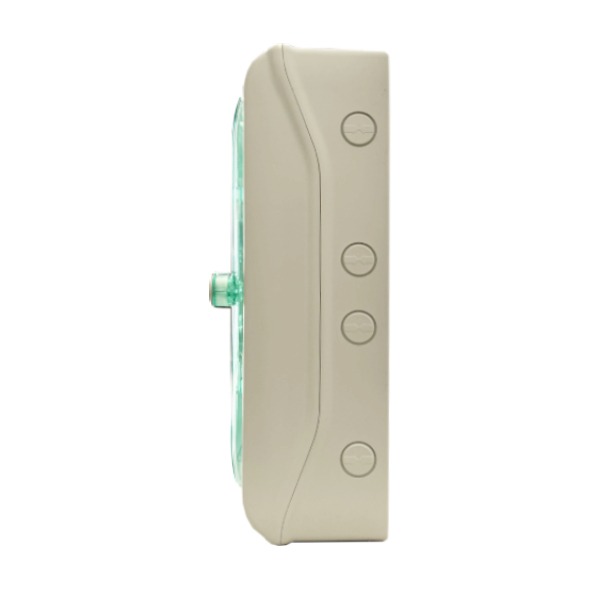

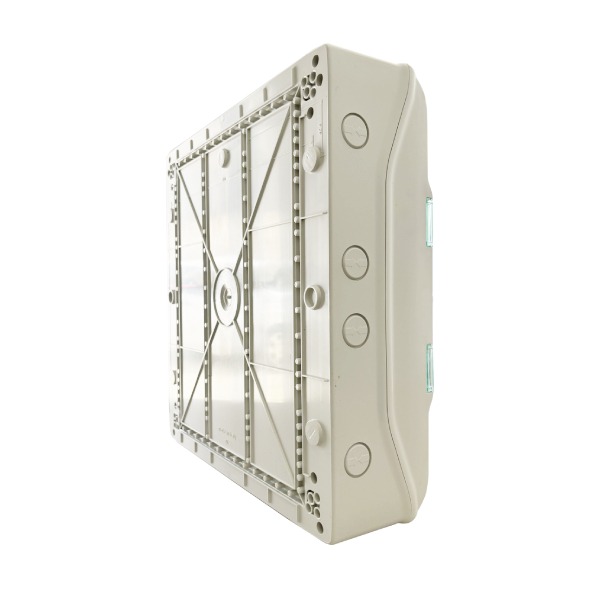

Carpenteria: in materiale isolante con grado di protezione IP65
Dimensioni (LxHxP) [mm]: 448x460x160

Tutti i 𝗤𝘂𝗮𝗱𝗿𝗶 𝗘𝗹𝗲𝘁𝘁𝗿𝗶𝗰𝗶 𝗘𝗹𝗲𝘁𝗲𝗸 𝗦𝗶𝘀𝘁𝗲𝗺𝗶 sono provvisti di 𝗘𝗟𝗘𝗞𝗢𝗗𝗘, il QR code tramite il quale è possibile scaricare tutta la documentazione inerente al quadro stesso: schemi elettrici, certificazioni, disegni costruttivi e manuali delle apparecchiature installate.
