LOVATO BF1210A230 – Contattore tripolare 12 A 3P

33,00 (IVA esc.)

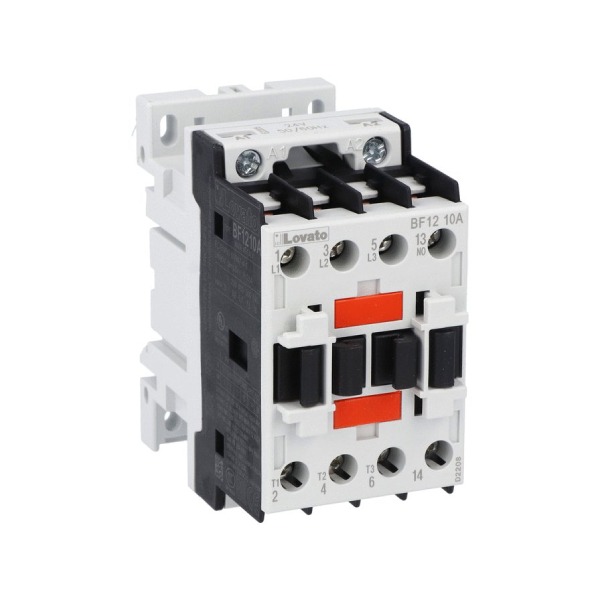

Immagine indicativa

2 disponibili

Descrizione

Contattore tripolare, corrente di impiego Ie (AC3) = 12A, bobina in AC 50/60Hz, 230VAC, 1NA ausiliari

CARATTERISTICHE  DEI CONTATTORI
Denominazione del prodotto  Contattore tripolare
Numero di poli 3P
Tipologia bobina: Bobina AC 50/60Hz
Tensione bobina [V]: 230
Fissaggio: A vite / guida DIN 35mm
Corrente nominale Ith IEC (AC1) [A]: 28
Corrente e potenza nominale Ie (AC3) 400V [A/Kw] 12A / 5.7Kw
Potenza meccanica erogata con motore trifase in AC 460/480V 7.5
Tipologia di contatto ausiliari incorporati 1NA
Tensione nominale di isolamento IEC/EN 690 V
Tensione nominale di tenuta ad impulso (Uimp) Kv 6
Frequenza di impiego min         Hz           25

max        Hz           400

Corrente convenzionale termica in aria libera Ith IEC A 28
Corrente di impiego Ie AC-1 (≤40°C)       A             28

AC-1 (≤55°C)       A             23

AC-1 (≤70°C)       A             20

AC-3 (≤440V ≤55°C)          A             12

AC-4 (400V)         A             7.9

Potenza nominale AC-3 (T≤55°C) 230V      kW          3.2

400V      kW          5.7

415V      kW          6.2

440V      kW          5.5

500V      kW          5

690V      kW          5

Potenza nominale AC-1 (T≤40°C) 230V      kW          10

400V      kW          18

500V      kW          23

690V      kW          32

Corrente max Ie in DC1 con L/R ≤ 1ms con 1 poli in serie ≤24V      A             17

48V        A             15

75V        A             13

110V      A             6

220V      A             –

Corrente max Ie in DC1 con L/R ≤ 1ms con 2 poli in serie ≤24V      A             20

48V        A             20

75V        A             18

110V      A             13

220V      A             1

Corrente max Ie in DC1 con L/R ≤ 1ms con 3 poli in serie ≤24V      A             22

48V        A             22

75V        A             20

110V      A             16

220V      A             11

Corrente max Ie in DC1 con L/R ≤ 1ms con 4 poli in serie ≤24V      A             20

48V        A             20

75V        A             20

110V      A             16

220V      A             12

Corrente max Ie in DC3-DC5 con L/R ≤ 15ms con 1 poli in serie ≤24V      A             12

48V        A             11

75V        A             10

110V      A             2

220V      A             –

Corrente max Ie in DC3-DC5 con L/R ≤ 15ms con 2 poli in serie ≤24V      A             15

48V        A             13

75V        A             12

110V      A             8

220V      A             2

Corrente max Ie in DC3-DC5 con L/R ≤ 15ms con 3 poli in serie ≤24V      A             18

48V        A             18

75V        A             15

110V      A             12

220V      A             6

Corrente max Ie in DC3-DC5 con L/R ≤ 15ms con 4 poli in serie ≤24V      A             15

48V        A             15

75V        A             15

110V      A             16

220V      A             7

Corrente di breve durata ammissibile 10s (IEC/EN 60947-1) A 150
Fusibile di protezione gG (IEC) A             32

aM (IEC)               A             12

Potere di apertura alla tensione ≤440V    A             96

500V      A             96

690V      A             94

Resistenza per polo (valore medio) mΩ         2.5
Potenza dissipata per polo (valori medi) Ith           W            2

AC-3       W            0.4

Coppia di serraggio terminali min         Nm         1.5

max        Nm         1.8

min         Ibin         1.1

max        Ibin         1.5

Coppia di serraggio terminali bobina min         Nm         0.8

max        Nm         1

min         Ibin         0.8

max        Ibin         0.74

Numero max conduttori installabili contemporaneamente Nr.          2
Sezione dei conduttori
AWG/Kcmil Max 10
Flessibili senza terminale min         mm²       1

max        mm²       6

Flessibili con terminale min         mm²       1

max        mm²       4

Flessibile con terminale a forcella min         mm²       1

max        mm²       4

Protezione terminali di potenza secondo IEC/EN 60529 IP20 – cablato
CARATTERISTICHE MECCANICHE
Posizione di montaggio Normale                               Piano verticale

Ammessa                             ±30°

Peso prodotto 356 g
Sezione dei conduttori
Sezione dei conduttori AWG/kcmil Max 10
Caratteristiche dei contatti ausiliari incorporati
Corrente convenzionale termica Ith 10A
Designazione secondo IEC/EN 60947-5-1 A600 – P600
Corrente di impiego AC15 230V      A             3

400V      A             1.9

500V      A             1.4

Corrente di impiego DC12 110V      A             5.7
Corrente di impiego DC13 24V        A             5.7

48V        A             2.9

60V        A             2.3

110V      A             1.25

125V      A             1.1

220V      A             0.55

600V      A             0.2

MANOVTRE
Durata meccanica Carico nominale cycles     2000000
Durata elettrica cycles     2000000
INFORMAZIONI RELATIVE ALLA SICUREZZA
Performance level B10d secondo EN/ISO 13849-1 Carico nominale               cycles    2000000

A vuoto               cycles    20000000

Contatto speculare secondo IEC 60947-4-1 Si
Compatibilità EMC secondo EN 60947-1 Si
Comando bobina AC
Tensione nominale a 50/60Hz V 230
Limiti di funzionamento
Bobina a 50/60Hz alimentata a 50Hz Chiusura min     %Us       80

max       %Us       110

Rilascio  min       %Us       20

max       %Us       55

Assorbimento medio a 20°C
Bobina a 50/60Hz alimentata a 50Hz Spunto VA          75

Servizio                VA          9

Bobina a 50/60Hz alimentata a 60Hz Spunto VA          70

Servizio                VA          6.5

Bobina a 60Hz alimentata a 60Hz Spunto VA          75

Servizio                VA          9

Dissipazione a ≤20°C 50Hz W           2.5
Frequenza massima dei cicli
Manovra meccanica cycles/h               3600
TEMPI DI MANOVRA
Tempi medi con comando a Us
In AC Chiusura NA

min        ms          8

max       ms          24

Rilascio NA

min        ms          10

max       ms          20

Chiusura NC

min        ms          14

max       ms          28

Rilascio NC

min        ms          7

max       ms          18

Dati tecnici UL
Corrente a pieno carico (FLA) per motore trifase a 480V  A             11

a 600V  A             11

Potenza meccanica erogata con

Motore monofase in AC

110/120V HP      1

230V    HP            2

Motore trifase in AC 200/208V            HP          5

220/230V            HP          5

460/480V            HP          7.5

575/600V            HP          10

General USE
Contattore AC          A             28
Contatti ausiliari tensione AC       V             600

AC          A             10

tensione DC       V             250

DC          A             1

Fusibile di protezione da corto circuito, 600V

High fault

Corrente di corto circuito kA      100

Fusibile A30

Classe fusibile J

Classificazione dei contatti ausuliari secondo UL                 A600 – P600
CONDIZIONI AMBIENTALI
Temperatura di impiego min        °C           -50

max       °C           70

Temperatura di stoccaggio min        °C           -60

max       °C           80

Altitudine massima m            3000
TOLLERTANZA E PROTEZIONE
Grado di inquinamento 3
Classificazione ETIM
ETIM 8.0 EC000066 – Contatto per commutazione in C.A.

Informazioni aggiuntive

Peso 0,800 kg
Dimensioni 90 × 47 × 86 mm
