Descrizione

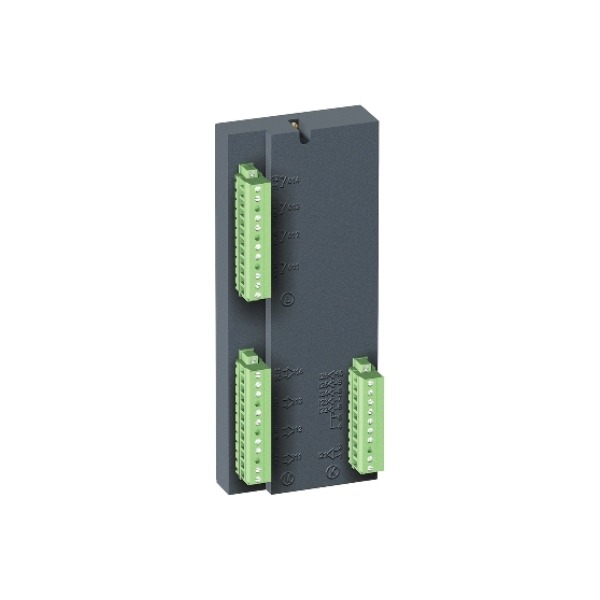

Modulo I/O 10 ingressi + 4 uscite 220…250V, per Sepam serie 20,40 e 48
| PRESENTAZIONE | |
| Tipo modulo | Modulo ingresso/uscita |
| Gamma prodotto | Sepam series 48
Sepam series 20 Sepam series 40 |
| Tipo di prodotto | MES114F |
| CARATTERISTICHE TECNICHE | |
| Tipo ingresso/uscita | 10 ingressi + 4 uscite 220…250 V |
| Numero ingresso logico | 10 220…240 V 176…264 V CA 47…63 Hz 3 mA 120 V maggiorato 10 220…250 V 176…275 V DC 3 mA 154 V maggiorato |
| Numero di uscite | 1 relè di controllo 3 relè di segnalazione |
| Tipo uscita | Relè di controllo: 100…240 V CA 47,5…63 Hz corrente continua: 8 A capacità inter: 0,005 kA cos φ > 0,3 potere di chiusura: < 15 A per 200 ms Relè di controllo: 100…240 V CA 47,5…63 Hz corrente continua: 8 A capacità inter: 0,008 kA resistivo potere di chiusura: < 15 A per 200 ms Relè di controllo: 127 V DC corrente continua: 8 A capacità inter: 0,0002 kA L/R < 40 ms potere di chiusura: < 15 A per 200 ms Relè di controllo: 127 V DC corrente continua: 8 A capacità inter: 0,0005 kA L/R < 20 ms potere di chiusura: < 15 A per 200 ms Relè di controllo: 127 V DC corrente continua: 8 A capacità inter: 0,0007 kA resistivo potere di chiusura: < 15 A per 200 ms Relè di controllo: 220 V DC corrente continua: 8 A capacità inter: 0,0001 kA L/R < 40 ms potere di chiusura: < 15 A per 200 ms Relè di controllo: 220 V DC corrente continua: 8 A capacità inter: 0,0002 kA L/R < 20 ms potere di chiusura: < 15 A per 200 ms Relè di controllo: 220 V DC corrente continua: 8 A capacità inter: 0,0003 kA resistivo potere di chiusura: < 15 A per 200 ms Relè di controllo: 24 V DC corrente continua: 8 A capacità inter: 0,004 kA L/R < 40 ms potere di chiusura: < 15 A per 200 ms Relè di controllo: 24 V DC corrente continua: 8 A capacità inter: 0,006 kA L/R < 20 ms potere di chiusura: < 15 A per 200 ms Relè di controllo: 24 V DC corrente continua: 8 A capacità inter: 0,008 kA resistivo potere di chiusura: < 15 A per 200 ms Relè di controllo: 250 V DC corrente continua: 8 A capacità inter: 0,0002 kA resistivo potere di chiusura: < 15 A per 200 ms Relè di controllo: 48 V DC corrente continua: 8 A capacità inter: 0,001 kA L/R < 40 ms potere di chiusura: < 15 A per 200 ms Relè di controllo: 48 V DC corrente continua: 8 A capacità inter: 0,002 kA L/R < 20 ms potere di chiusura: < 15 A per 200 ms Relè di controllo: 48 V DC corrente continua: 8 A capacità inter: 0,004 kA resistivo potere di chiusura: < 15 A per 200 ms Relè di segnalazione: 100…240 V CA 47,5…63 Hz corrente continua: 2 A capacità inter: 0,001 kA cos φ > 0,3 potere di chiusura: < 15 A per 200 ms Relè di segnalazione: 127 V DC corrente continua: 2 A capacità inter: 0,0005 kA L/R < 20 ms potere di chiusura: < 15 A per 200 ms Relè di segnalazione: 127 V DC corrente continua: 2 A capacità inter: 0,0006 kA resistivo potere di chiusura: < 15 A per 200 ms Relè di segnalazione: 220 V DC corrente continua: 2 A capacità inter: 0,00015 kA L/R < 20 ms potere di chiusura: < 15 A per 200 ms Relè di segnalazione: 220 V DC corrente continua: 2 A capacità inter: 0,0003 kA resistivo potere di chiusura: < 15 A per 200 ms Relè di segnalazione: 24 V DC corrente continua: 2 A capacità inter: 0,002 kA L/R < 20 ms potere di chiusura: < 15 A per 200 ms Relè di segnalazione: 24 V DC corrente continua: 2 A capacità inter: 0,002 kA resistivo potere di chiusura: < 15 A per 200 ms Relè di segnalazione: 250 V DC corrente continua: 2 A capacità inter: 0,0002 kA resistivo potere di chiusura: < 15 A per 200 ms Relè di segnalazione: 48 V DC corrente continua: 2 A capacità inter: 0,001 kA L/R < 20 ms potere di chiusura: < 15 A per 200 ms Relè di segnalazione: 48 V DC corrente continua: 2 A capacità inter: 0,001 kA resistivo potere di chiusura: < 15 A per 200 ms |
| Peso prodotto | 0,28 kg |
| Robustezza meccanica | Terremoti in funzionamento (livello: 2) : 1 Gn (assi verticali) conforme a IEC 60255-21-3 Terremoti in funzionamento (livello: 2) : 2 Gn (assi orizzontali) conforme a IEC 60255-21-3 Scosse disattivato (livello: 2) : 20 Gn/16 ms conforme a IEC 60255-21-2 Urti disattivato (livello: 2) : 30 Gn/11 ms conforme a IEC 60255-21-2 Urti in funzionamento (livello: 2) : 10 Gn/11 ms conforme a IEC 60255-21-2 Vibrazioni disattivato (livello: 2) : 2 Gn, 10 Hz…150 Hz conforme a IEC 60255-21-1 Vibrazioni in funzionamento (livello: 2) : 1 Gn, 10 Hz…150 Hz conforme a IEC 60255-21-1 Vibrazioni in funzionamento (livello: Fc) : 2 Hz…13.2 Hz, a = +/- 1 mm conforme a IEC 60068-2-6 |
| Morsettiera ausiliaria | Connettori a vite1 cavi 0,2…2,5 mm² Connettori a vite1 cavi 1,5 mm² Connettori a vite1 cavi 2,5 mm² Connettori a vite2 cavi 0,2…1 mm² Connettori a vite2 cavi 1 mm² |
| AMBIENTE | |
| Compatibilità elettromagnetica | Onda oscillante smorzata 1 MHz: (test immunità – disturbi condotti) 2,5 kV MC e MD conforme a ANSI C37.90.1 Onda oscillante smorzata 1 MHz: (test immunità – disturbi condotti) III 2,5 kV MC, 1 kV MD conforme a IEC 60255-22-1 Onda oscillante smorzata 100kHz: (test immunità – disturbi condotti) 2,5 kV MC, 1 kV MD conforme a IEC 61000-4-12 Emissione di disturbo condotta: (test emissioni) conforme a IEC 60255-25 Emissione di disturbo condotta: (test emissioni) B conforme a EN 55022 Emissione campo di disturbo: (test emissioni) conforme a IEC 60255-25 Emissione campo di disturbo: (test emissioni) A conforme a EN 55022 Scarica elettrostatica: (test immunità – disturbi irradiati) 8 kV aria, 4 kV contatto conforme a ANSI C37.90.3 Scarica elettrostatica: (test immunità – disturbi irradiati) 8 kV aria, 6 kV contatto conforme a IEC 60255-22-2 Transitori veloci “burst”: (test immunità – disturbi condotti) 4kV, 2,5 kHz conforme a ANSI C37.90.1 Transitori veloci “burst”: (test immunità – disturbi condotti) A o B 4kV, 2,5 kHz/2 kV, 5 kHz conforme a IEC 60255-22-4 Transitori veloci “burst”: (test immunità – disturbi condotti) IV 4kV, 2,5 kHz conforme a IEC 61000-4-4 Immunità a disturbi RF condotti: (test immunità – disturbi condotti) 10 V conforme a IEC 60255-22-6 Immunità ai campi magnetici alla frequenza di rete: (test immunità – disturbi irradiati) IV 30 A/m (continuo)-300 A/m (13 s) conforme a IEC 61000-4-8 Immunità ai campi irradiati: (test immunità – disturbi irradiati) 10 V/m, 80 MHz…1 GHz conforme a IEC 60255-22-3 Immunità ai campi irradiati: (test immunità – disturbi irradiati) 35 V/m, 25 MHz…1 GHz conforme a ANSI C37.90.2 (1995) Immunità ai campi irradiati: (test immunità – disturbi irradiati) III 10 V/m, 80 MHz…2 GHz conforme a IEC 61000-4-3 Impulsi tensione-corrente: (test immunità – disturbi condotti) III 2 kV MC, 1 kV MD conforme a IEC 61000-4-5 Interruzioni tensione: (test immunità – disturbi condotti) 100 %, 10 ms conforme a IEC 60255-11 |
| Tenuta climatica | Influenza corrosione/test gas 4 (in funzionamento) : 21 giorni, 75 % RH, 25 °C, 0,01 ppm H2S, 0,2 ppm S02, 0,02 ppm NO2, 0,01 ppm Cl2 conforme a IEC 60068-2-60 Esposizione continua al calore umido (in funzionamento) : Ca: 10 gi, 93 % RH, 40 °C (104 °F) conforme a IEC 60068-2-3 Esposizione continua al calore umido (in memoria) : Ca: 56 g, 93 % RH, 40 °C (104 °F) conforme a IEC 60068-2-3 Esposizione al freddo (in funzionamento) : Ab: – 25 °C (- 13 °F) conforme a IEC 60068-2-1 Esposizione al freddo (in memoria) : Ab: – 25 °C (- 13 °F) conforme a IEC 60068-2-1 Esposizione al calore secco (in funzionamento) : Bb: 70 °C (158 °F) conforme a IEC 60068-2-2 Esposizione al calore secco (in memoria) : Bb: 70 °C (158 °F) conforme a IEC 60068-2-2 Influenza corrosione/test gas 2 (in funzionamento) : C: 21 giorni, 75 % RH, 25 °C (13 °F), 0,5 ppm H2S, 1 ppm S02 conforme a IEC 60068-2-60 Nebbia salina (in funzionamento) : Kb/2 conforme a IEC 60068-2-52 Variazione di temperatura con tasso di variazione specificato (in funzionamento) : Nb: da – 25 °C a 70 °C (da – 13 °F a 158 °F) 5 °C/min (41 °F/min) conforme a IEC 60068-2-14 |
| GARANZIA CONTRATTUALE | |
| Garanzia | 18 mesi |
Informazioni aggiuntive
| Peso | 0,500 kg |
|---|---|
| Dimensioni | 250 × 95 × 105 mm |
