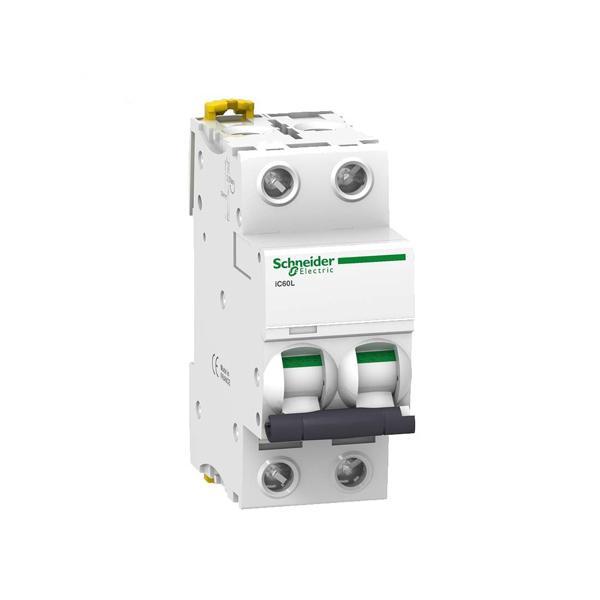

SCHNEIDER A9F95263 – INTERRUTTORE MAGNETOTERMICO iC60L 2P 63A K

98,60 (IVA esc.)

Prodotto attualmente non disponibile. Puoi ordinarlo ora per riceverlo nei prossimi 15-20 giorni.

Descrizione

POTERE DI INTERRUZIONE

15000A secondo CEI EN 60898-1
25kA (da 1 a 25A) secondo CEI EN 60947-2
20kA (da 32 a 40A) secondo CEI EN 60947-2
15kA (50A e 63A) secondo CEI EN 60947-2

 Caratteristiche principali

Applicazione Distribuzione
Gamma Acti 9
Nome del prodotto Acti 9 iC60
Tipo di prodotto o componente Interruttore modulare
Nome dispositivo iC60L

Gli interruttori di protezione iC60 associano le seguenti funzioni:

Protezione dei circuiti contro i cortocircuiti,
Protezione dei circuiti contro i sovraccarichi,
Funzione di isolamento in conformità con la norma CEI EN 60947-2.
VisiTrip: Segnalazione di sganciato attraverso un indicatore meccanico di colore rosso sul fronte dell’interruttore.
VisiSafe: garantisce il sezionamento del circuito a valle. L’indicatore verde di sezionamento è interbloccato meccanicamente con i contatti dell’interruttore magnetotermico. Inoltre garantisce elevate prestazioni in termini di tensione di tenuta a impulso (Uimp), tensione di isolamento, grado di inquinamento.

Caratteristiche tecniche

Secondo CEI EN 60947-2

Tensione di isolamento (Ui) 500 V CA
Grado di inquinamento 3
Tensione nominale di tenuta ad impulso (Uimp) 6 kV
Intervento termico Temperatura di riferimento 50 °C
Intervento magnetico Curva B 4 In ± 20 %
Intervento magnetico Curva C 8 In ± 20 %
Intervento magnetico Curva K 12 In ± 20 %
Intervento magnetico Curva Z 3 In ± 20 %
Categoria d’impiego A

Secondo CEI EN 60898-1

Classe di limitazione 3
Potere di chiusura e di interruzione nominale di un polo singolo (Icn1) Icn1 = Icn

 Caratteristiche aggiuntive

Potere di interruzione

con 1 polo in sistema

a neutro isolato

380-415 V (caso

di doppio guasto)

40 A 4 kA
50/63 A 3 kA
Grado di protezione (CEI EN 60529)



Solo interruttore IP20
Interruttore in quadro modulare IP40
Classe di isolamento II
Durata (O-C) Elettrica 10.000 cicli
Meccanica 20.000 cicli
Categoria di sovratensione (CEI EN 60364) IV
Temperatura di funzionamento da -35°C a +70°C
Temperatura di stoccaggio da -40°C a +85°C
Tropicalizzazione (CEI EN 60068-1) Esecuzione 2 (umidità relativa 95 % a 55°C)

Garanzia: 18 mesi

Informazioni aggiuntive

Peso 0,25 kg
N° poli

Corrente nominale

Curva

Potere di interruzione
