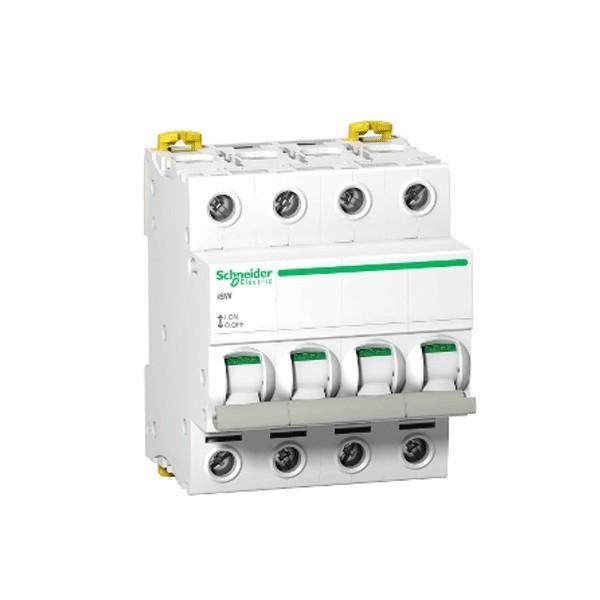

SCHNEIDER A9S65463 – Interruttore sezionatore iSW 4P 63A

62,70 (IVA esc.)

Immagine indicativa

4 disponibili (ordinabile)

Descrizione

Interruttore sezionatore iSW 4P 63A

Presentazione

Gamma prodotto: ISW 40…125

Gamma: Acti 9

Nome del prodotto: Acti 9 iSW

Tipo di prodotto o componente: Interruttore di manvovra-sezionatore

Nome abbreviato: ISW

Applicazione:

  • Controllo
  • Isolation

Numero di poli: 4P

Categoria di utilizzo: AC-22A

Attitudine al sezionamento: Si

Caratteristiche tecniche

Corrente nominale di impiego [Ie]: 63 A 415 V CA 50/60 Hz

Tensione nominale di impiego [Ue]: 415 V CA 50/60 Hz

Potere di chiusura nominale in cortocircuito [Icm]: 4.2 kA interruttore-sezionatore singolo

Corrente nominale ammissibile di breve durata [Icw]: 1260 A

Tensione nominale di isolamento [Ui]: 500 V CA 50/60 Hz

Tensione nominale di tenuta ad impulso [Uimp]: 6 kV

Tipo di comando: Leva

Segnalazione locale: Indicazione ON/OFF

Segnalazione posizione contatti: Si

Modalità di montaggio: Fisso

Supporto per montaggio: Guida DIN

Compatibilità pettini di distribuzione: Parte superiore o inferiore : SI

Passo di collegamento: 18 mm  :  Tra fase e fase

Passi 9 mm: 8

Dimensioni (HxLxP) [mm]: 85x72x78.5

Colore: Bianco

Durata meccanica: 20000 cicli

Durata elettrica: 15000 cicli

Connessioni – morsetti:

  • Tunnel type terminals: (top or bottom) rigid
  • Tunnel type terminals: (top or bottom) flexible
  • Tunnel type terminals: (top or bottom) flexible with ferrule

Lunghezza di spelatura fili: 9 mm

Coppia di serraggio: 3,5 Nm

Mercato:

  • Residenziale
  • Piccolo terziario

Codice compatibilità: ISW

Ambiente

Norme di riferimento:

  • EN 60947-3
  • IEC 60947-3

Grado di protezione IP: IP20

Grado di inquinamento: 3

Tropicalizzazione: 2

Umidità relativa: 95 % a 55 °C

Temperatura ambiente di funzionamento: -25…60°C

Temperatura di stoccaggio: -40…85°C

Sostenibilità dell’offerta

Stato sostenibilità offerta: Prodotto Green Premium

RoHS (codice data: aass): Conforme  – da  0844  –  Dichiarazione di conformità Schneider Electric

REACh: Non contiene SVHC oltre i limiti

Profilo ambientale prodotto: Disponibile

Istruzioni fine vita prodotto: Non richiede operazioni specifiche di riciclaggio

Garanzia contrattuale: Periodo 18 mesi

Informazioni aggiuntive

Peso 0,800 kg
Dimensioni 73 × 72 × 85 mm
N° poli

Corrente nominale
