SCHNEIDER A9S65491 – Interruttore sezionatore iSW 4P 100A
81,42€ (IVA esc.)

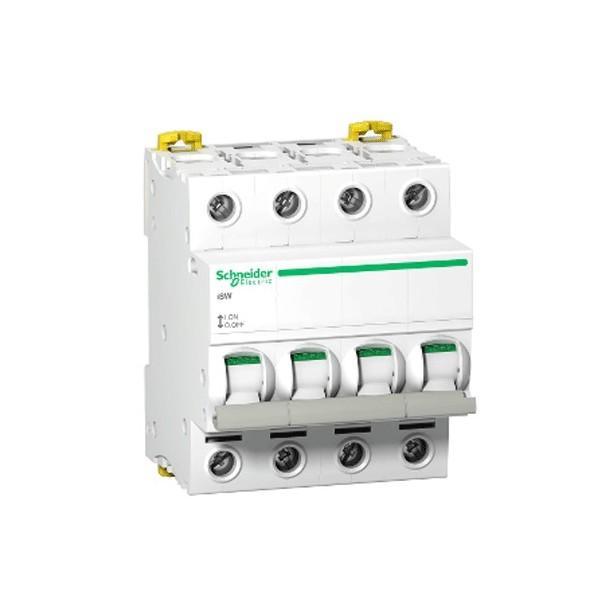

Immagine indicativa
3 disponibili (ordinabile)
Descrizione
Interruttore sezionatore iSW 4P 100A
PRESENTAZIONE | |
Gamma | Acti9 |
Tipo di prodotto | Interruttore di manovra-sezionatore |
Nome dispositivo | Acti9 iSW |
Applicazione | Controllo Isolamento |
Numero di poli | 4P |
Categoria di utilizzazione | AC-22A |
Attitudine al sezionamento | si |
CARATTERISTICHE TECNICHE | |
Corrente nominale di impiego [Ie] | 100 A a 415 V CA 50/60 Hz |
Tensione nominale di impiego [Ue] | 415 V CA 50/60 Hz |
Potere di chiusura nominale in cortocircuito [Icm] | 5 kA interruttore-sezionatore singolo |
Corrente nominale ammissibile di breve durata [Icw] | 1500 A |
Tensione nominale di isolamento [Ui] | 500 V CA 50/60 Hz |
Tensione nominale di tenuta ad impulso [Uimp] | 6 kV |
Tipo di controllo | Leva |
Segnalazione locale | Indicazione ON/OFF |
segnalazione posizione contatti | Si |
Istallazione | Fisso
Guida DIN |
Passo 9mm | 8 |
Altezza | 85 mm |
Larghezza | 72 mm |
Profondità | 73 mm |
Colore | Bianco |
Durata meccanica | 20000 cicli |
Durata elettrica | 10000 cicli |
Connessione morsetti | Morsetti a gabbia (parte superiore o inferiore) – <= 1 x 50 mm² – rigido
Morsetti a gabbia (parte superiore o inferiore) – <= 1 x 35 mm² – flessibile Morsetti a gabbia (parte superiore o inferiore) – <= 1 x 35 mm² – flessibile con ghiera |
Lunghezza spellatura fili | 14 mm |
Coppia di serraggio | 3,5 Nm |
AMBIENTE | |
Norme di riferimento | IEC 60947-3 EN 60947-3 |
Grado di protezione IP | IP20 |
Grado inquinamento | 3 |
Tropicalizzazione | 2 |
Umidità relativa | 95 % a 55 °C |
Temperatura ambiente | -25…60 °C |
Temperatura di stoccaggio | -40…85 °C |
Garanzia contrattuale | |
Garanzia | 18mesi |
