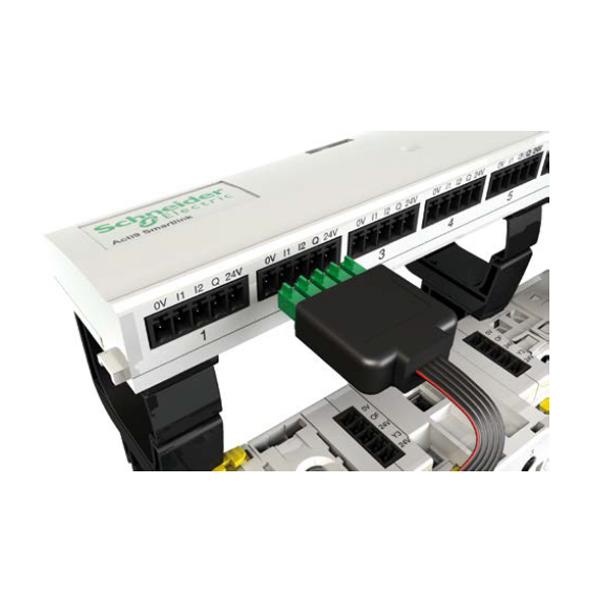

SCHNEIDER A9XMZA08 – Acti 9 Smartlink SI B Interfaccia monitoraggio/comando Modbus TCP/IP wireless
210,50€ (IVA esc.)
Esaurito
Descrizione
CARATTERISTICHE PRINCIPALI
| Applicazione | Distribuzione |
| Gamma | Acti 9 |
| Nome del prodotto | Acti 9 Smartlink |
| Tipo di prodotto o componente | Modulo di comunicazione intelligente |
| Nome dispositivo | Smartlink Modbus |
Acti9 Smartlink è un sistema aperto e flessibile che permette di gestire da remoto gli apparecchi connessi effettuando misure, monitoraggi e controlli dei quadri di distribuzione.
Comprende due versioni:
| Modbus Seriale (Acti9 Smartlink SI B Modbus Slave) |
| Modbus TCP/IP (Acti9 Smartlink SI B Ethernet) con le seguenti funzioni: rilevatore segnali wireless, gateway Modbus e web server integrato con pagine web per la configurazione del sistema e per il controllo in tempo reale dei valori (stato interruttori, contatori, allarmi, monitoraggio e comando). |
| Smartlink trasmette i dati a un PLC o sistema di supervisione. |
| Il profilo Modbus del dispositivo è presente in Wiser for KNX (LSS100100) e Spacelynk (LSS100200) per integrazione con impianti KNX. |
Il sistema permette:
| Supervisione degli allarmi in caso di superamento delle soglie di corrente, tensione, fattore di potenza, sgancio, potenza e consumo, con trasmissione via email. |
| Supervisione e controllo mediante pagine web dei dati relativi a carichi, energia e potenza per zona e per consumo. |
| Punto unico di accesso per un’analisi completa dello stato del quadro di distribuzione (misure, stato protezione, temperatura, consumo, allarmi, monitoraggio e supervisione). |
| Trasmissione in tempo reale tramite protocollo Modbus (Ethernet o RS485) di tutte le informazioni e comandi. |
Caratteristiche tecniche
Alimentazione
| Corrente nominale | 24 V CC ± 20 % |
| Corrente d’ingresso max | 1.5 A (200 mA con dispositivi Acti9) |
| Corrente di spunto max | 3 A |
Caratteristiche ingressi
| Numero di canali | Acti9 Smartlink SI B Modbus Slave (A9XMSB11) | 11 canali 2 ingressi | |
| Acti9 Smartlink SI B Ethernet (A9XMZA08) | 7 canali 2 ingressi | ||
| Tipo d’ingresso | Collettore corrente Tipo 1 IEC 61131-2 | ||
| Lunghezza max del cavo | 500 m | ||
| Tensione nominale | 24 V CC | ||
| Limiti di tensione | 24 V CC ± 20 % | ||
| Corrente nominale | 2.5 mA | ||
| Corrente max | 5 mA | ||
| Tempo di filtraggio | Stato 1 | 2 ms | |
| Stato 0 | 2 ms | ||
| Isolamento | Nessun isolamento tra canali | ||
| Protezione tensione sequenza negativa | Si | ||
Caratteristiche uscite
| Numero di canali | Acti9 Smartlink SI B Modbus Slave (A9XMSB11) | 11 |
| Acti9 Smartlink SI B Ethernet (A9XMZA08) | 7 | |
| Tipo di uscita | Alimentazione corrente 24 V CC – 0.1 A | |
| Lunghezza max del cavo | 500 m | |
| Tensione nominale | Tensione | 24 V CC |
| Corrente max | 100 mA | |
| Tempo di filtraggio | Stato 1 | 2 ms |
| Stato 0 | 2 ms | |
| Caduta di tensione | 1 Vmax | |
| Corrente di spunto max | 500 mA | |
| Corrente di perdita | 0,1 mA | |
| Protezione sovratensione | 33 Vdc | |
Informazioni aggiuntive
| Peso | 0,4 kg |
|---|
