SCHNEIDER ABL6TS10B – Trasformatore di tensione 100VA
89,37€ (IVA incl.)

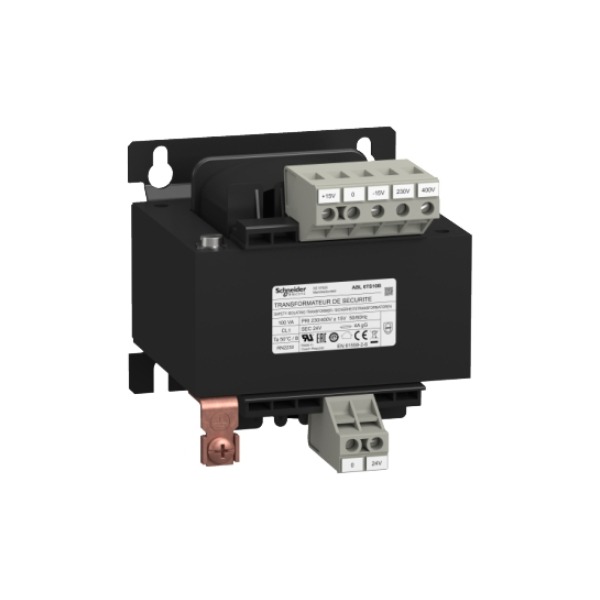

Immagine indicativa
1 disponibili (ordinabile)
Descrizione
Trasformatore di tensione, 230..400V, 1x24V, 100VA
| PRESENTAZIONE | |
| Gamma prodotto | Phaseo Optimum |
| Tipo di prodotto o componente | Trasformatore di isolamento e sicurezza |
| Potenza nominale in VA | 100 VA |
| Tensione di ingresso | 230 V CA monofase, terminali: N-L1 400 V CA da fase a fase, terminali: L1-L2 |
| Tensione di uscita | 24 V CA |
| Avvolgimento secondario | Singolo |
| Copertura di protezione | Senza |
| Temperatura ambiente di funzionamento | -20…50°C |
| CARATTERISTICHE TECNICHE | |
| Limiti tensione di ingresso | 207…253 V 360…440 V |
| Limiti frequenza di rete | 47…63 Hz |
| tolleranza tensione ingresso | +/- 15 V |
| Rendimento | 86 % |
| Potenza dissipata in W | 16,3 W |
| Sovratensione ammessa in uscita | 9 % (nessun caricamento, stato a caldo) |
| Caduta tensione a carico nominale | 0 % |
| Nessuna perdita di carico | 7,1 W |
| Tensione cortocircuito | 7,86 % |
| Tipo protezione uscita | Contro sovraccarico, tecnologia di protezione: esterno Contro sovratensione, tecnologia di protezione: esterno Contro cortocircuiti, tecnologia di protezione: esterno |
| Connessioni – morsetti | Morsettiere a vite per connessione ingresso, capacità connessione: 5 x 4 mm² AWG 11 Morsettiere a vite per connessione di messa a terra ingresso, capacità connessione: 1 x 4 mm² AWG 11 Morsettiere a vite per connessione uscita, capacità connessione: 2 x 4 mm² AWG 11 |
| Simbologia | CE |
| Tipo di fissaggio | Con clip (con piastra di montaggio) su guida DIN simmetrica 35 mm Con 4 viti, viti Ø = 4.8 mm su pannello orizzontale con riduzione a 90 % Con 4 viti, viti Ø = 4.8 mm su pannello verticale, posizione di funzionamento: orizzontale Con 4 viti, viti Ø = 4.8 mm su pannello verticale, posizione di funzionamento: verticale |
| Altitudine di funzionamento | 3000 m |
| Classe di isolamento | Classe B |
| Peso prodotto | 2,1 kg |
| Codice compatibilità | ABL6T |
| AMBIENTE | |
| Certificazioni prodotto | UR EAC |
| norme di riferimento | UL 506 |
| grado di protezione IP | IP20 |
| Caratteristiche ambientali | EMC conforme a EN 62041 Safety conforming to EN 61558-1 Safety conforming to EN 61558-2-6 |
| Trattamento di protezione | TC |
| Temperatura di stoccaggio | -40…80°C |
| Categoria di sovratensione | Classe I conforme a VDE 0106-1 |
| Resistenza dielettrica | 2000 V tra avvolgimento e terra 4000 V tra primario e secondario |
| GARANZIA CONTRATTUALE | |
| Garanzia | 18 mesi |
Informazioni aggiuntive
| Peso | 3,10 kg |
|---|---|
| Dimensioni | 95 × 84 × 87 mm |
