SCHNEIDER ABL6TS25B – Trasformatore di tensione 250VA 1x24V

118,60 (IVA esc.)

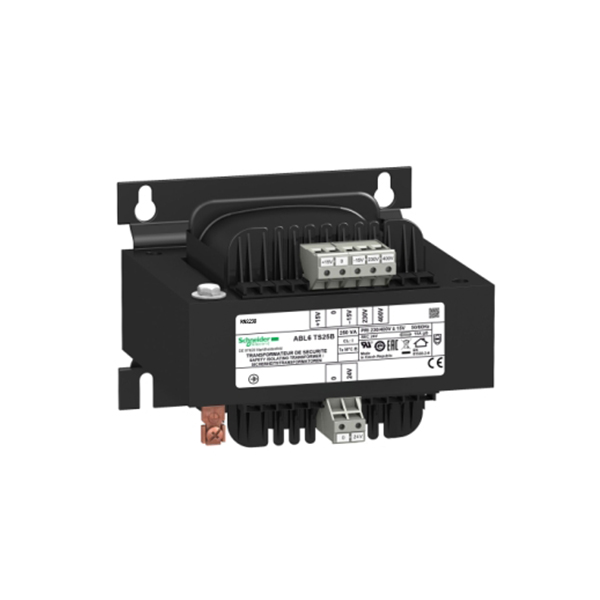

Immagine indicativa

1 disponibili (ordinabile)

Descrizione

Trasformatore di tensione, 230..400V, 1x24V, 250VA

Presentazione
Gamma prodotto Phaseo Optimum
Tipo di prodotto o componente Trasformatore di isolamento e sicurezza
Potenza nominale in VA 250 VA
Tensione di ingresso 230 V CA monofase, terminali: N-L1
400 V CA da fase a fase, terminali: L1-L2
Tensione di uscita 24 V CA
Avvolgimento secondario Singolo
Copertura di protezione Senza
Temperatura ambiente di funzionamento -20…50°C
Caratteristiche tecniche
Limiti tensione di ingresso 360…440 V
207…253 V
Limiti frequenza di rete 47…63 Hz
Tolleranza tensione ingresso +/- 15 V
Rendimento 90 %
Potenza dissipata in W 27,8 W
Sovratensione ammessa in uscita 5 % (nessun caricamento, stato a caldo)
Caduta tensione a carico nominale 0.7 %
Nessuna perdita di carico 12,5 W
Tensione cortocircuito 5,51 %
Tipo protezione uscita Contro sovraccarico, tecnologia di protezione: esterno
Contro sovratensione, tecnologia di protezione: esterno
Contro cortocircuiti, tecnologia di protezione: esterno
Connessioni – morsetti Morsettiere a vite per connessione ingresso, capacità connessione: 5 x 4 mm² AWG 11
Morsettiere a vite per connessione di messa a terra ingresso, capacità connessione: 1 x 4 mm² AWG 11
Morsettiere a vite per connessione uscita, capacità connessione: 2 x 4 mm² AWG 11
Simbologia CE
Tipo di fissaggio Con 4 viti, viti Ø = 5.8 mm su pannello orizzontale con riduzione a 90 %
Con 4 viti, viti Ø = 5.8 mm su pannello verticale, posizione di funzionamento: orizzontale
Con 4 viti, viti Ø = 5.8 mm su pannello verticale, posizione di funzionamento: verticale
Altitudine di funzionamento 3000 m
Classe di isolamento Classe B
Peso prodotto 4,4 kg
Codice compatibilità ABL6T
Ambiente
Certificazioni prodotto UR
EAC
Norme di riferimento UL 506
Grado di protezione IP IP20
Caratteristiche ambientali EMC conforme a EN 62041
Safety conforming to EN 61558-1
Safety conforming to EN 61558-2-6
Trattamento di protezione TC
Temperatura di stoccaggio -40…80°C
Categoria di sovratensione Classe I conforme a VDE 0106-1
Resistenza dielettrica 2000 V tra avvolgimento e terra
4000 V tra primario e secondario
Garanzia contrattuale
Periodo 18 mesi







Informazioni aggiuntive

Peso 5,1 kg
Dimensioni 122 × 120 × 93 mm
