SCHNEIDER C11E44V100L – Interruttore ComPacT NSXm 100E 4P
621,60€ (IVA esc.)

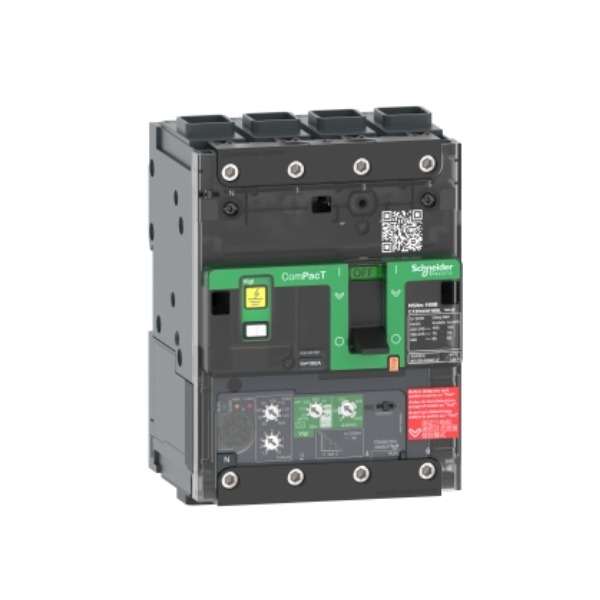

Immagine indicativa
1 disponibili
Descrizione
Interruttore, ComPacT NSXm 100E, 16kA/415VAC, 4 poli, Sganciatore MicroLogic 4.1 100A, connettori EverLink
| PRESENTAZIONE | |
| Gamma | “ComPacT new generation” |
| Nome prodotto | “ComPacT NSXm new generation” |
| Gamma prodotto | “ComPacT NSXm new generation” |
| Nome dispositivo | “NSXm 160E” |
| Tipo prodotto | Interruttore magnetotermico differenziale |
| Applicazione | Distribuzione |
| Numero di poli | 4P |
| Descrizione poli protetti | “4D” |
| Posizione neutro | Sinistra |
| Corrente nominale [In] | 100 A a 40 °C |
| Tensione nominale di impiego [Ue] | 440 V CA 50/60 Hz |
| Tipo di rete | CA |
| Frequenza di rete | 50/60 Hz |
| Attitudine al sezionamento | Si conforme a IEC 60947-2 |
| Categoria di utilizzazione | Categoria A |
| [Icu] Potere di interruzione nominale estremo | 25 kA Icu conforme a IEC 60947-2 a 220…240 V CA 50/60 Hz 16 kA Icu conforme a IEC 60947-2 a 380…415 V CA 50/60 Hz 10 kA Icu conforme a IEC 60947-2 a 440 V CA 50/60 Hz 8 kA Icu conforme a IEC 60947-2 a 500 V CA 50/60 Hz |
| Livello di prestazione | E 16 kA 415 V CA |
| Nome sganciatore | “Micrologic 4.1” |
| Tecnologia sganciatore | Elettronico |
| Funzioni di protezione sganciatore | LSoIR |
| Tipo di controllo | Leva |
| Montaggio interruttore | Fisso |
| CARATTERISTICHE TECNICHE | |
| Tensione nominale di isolamento [Ui] | 500 V CA 50/60 Hz |
| Tensione nominale di tenuta ad impulso [Uimp] | 8 kV |
| [Ics] Potere di interruzione nominale di servizio | 25 kA a 220…240 V CA 50/60 Hz conforme a IEC 60947-2 16 kA a 380…415 V CA 50/60 Hz conforme a IEC 60947-2 10 kA a 440 V CA 50/60 Hz conforme a IEC 60947-2 8 kA a 500 V CA 50/60 Hz conforme a IEC 60947-2 |
| Durata elettrica | 20000 cicli a 440 V In/2 10000 cicli a 440 V In 10000 cicli a 690 V In/2 5000 cicli a 690 V In |
| Durata meccanica | 20000 cicli |
| Dissipazione di potenza per polo | 4,77 W |
| Installazione | Piastra posteriore |
| Installazione | Orizzontale e verticale Piatto sul retro |
| Attacchi superiori | Lato anteriore |
| Attacchi inferiori | Lato anteriore |
| Connessioni | 1 connettore Everlink 2,5…70 mm², flessibile rame 1 connettore Everlink 2,5…95 mm², rigido o a trefolo alluminio/rame |
| Passo di collegamento | 35 mm con diffusori 27 mm Senza distanziatori |
| Passi 9 mm | 12 modulo |
| Calibro sganciatore | 100 A a 40 °C |
| Tipo regolazione protezione termica Ir | Regolabile, 9 valori |
| [Ir] Regolazione protezione termica | 40…100 A |
| Tipo Temporizzazione protezione termica tr | Fissa |
| [tr] Temporizzazione protezione lungo ritardo | 200 s a 1,5 x Ir 8 s a 6 x Ir 5 s a 7,2 x Ir |
| Impostazioni protezione neutro | 1 x Ir (“4D”) |
| Memoria termica | 20 minuti prima e dopo lo scatto |
| Tipo regolazione protezione corto ritardo Isd | Regolabile, 9 valori |
| Tipo temporizzazione protezione corto ritardo tsd | Fissa |
| Tipo regolazione protezione istantanea Ii | Fissa |
| [Ii] Regolazione protezione istantanea | 15000 A |
| Potenza differenziale | Integrato |
| Tipo di protezione differenziale | Classe A Classe AC |
| Tipo regolazione protezione differenziale IΔn | Regolabile |
| [IΔn] Regolazione protezione differenziale | 30 mA 100 mA 300 mA 500 mA 1 A 3 A 5 A |
| Sensibilità differenziale | 30 mA per classe A 100 mA per classe A 300 mA per classe A 500 mA per classe A 1 A per classe A 30 mA per classe AC 100 mA per classe AC 300 mA per classe AC 500 mA per classe AC 1 A per classe AC 3 A per classe AC 5 A per classe AC |
| Tipo temporizzazione protezione differenziale Δt | Regolabile |
| [Δt] Temporizzazione protezione differenziale | 0 ms 60 ms 150 ms 500 ms 1000 ms |
| Numero di slot per gli ausiliari elettrici | 1 slot per contatto ausiliario OF 1 slot per contatto di allarme SD 1 slot per bobina di apertura “MN or MX” |
| Segnalazione locale | Bandiera (verde)presenza di contatti ausiliari: |
| Altezza | 144mm |
| Larghezza | 108mm |
| Profondità | 80mm |
| Peso prodotto | 1,63kg |
| Colore | Grigio (RAL 7016) |
| AMBIENTE | |
| Norme di riferimento | EN/IEC 60947 |
| Garado di inquinamento | 3 conforme a IEC 60664-1 |
| Grado di protezione IP | IP40 conforme a CEI 60529 |
| Grado di protezione IK | IK07 conforme a CEI 62262 |
| Temperatura ambiente | -25…70 °C |
| Temperatura di stoccaggio | -40…85 °C |
| Umidità relativa | 0…95 % |
| Altitudine di funzionamento | Acti9 iCV40 ARC senza riduzione 5000 m con declassamento |
| GARANZIA CONTRATTUALE | |
| Garanzia | 18 mesi |
