SCHNEIDER LC1D09B7 – Contattore TeSys LC1D 3P 9A
27,24€ (IVA esc.)

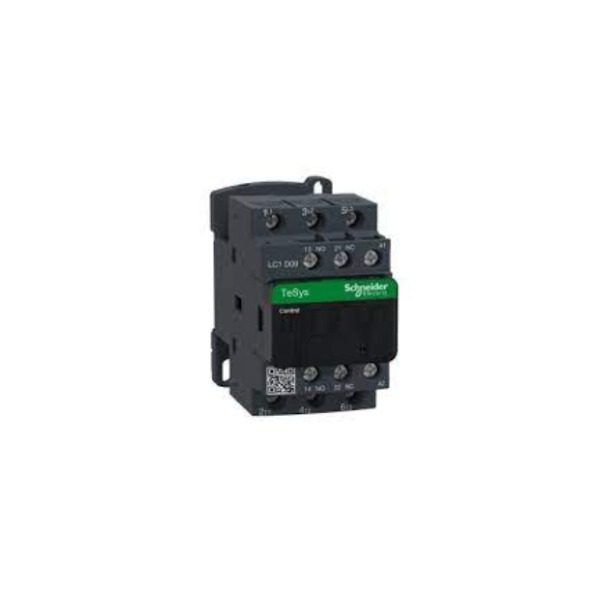

Immagine indicativa
14 disponibili (ordinabile)
Descrizione
Contattore TeSys LC1D, 3 poli, categoria di utilizzazione AC-3, 440V 9A, 24Vac
CARATTERISTICHE | |
GAMMA PRODOTTO | TeSys |
NOME DEL PRODOTTO | TeSys D |
TIPO DI PRODOTTO O COMPONENTE | Contattore |
NOME DISPOSITIVO | LC1D |
APPLICAZIONE CONTATTORE | Carico resistivo
Comando motore |
CATEGORIA DI UTILIZZAZIONE | AC-4 AC-1 AC-3 |
NUMERO DI POLI | 3P |
COMPOSIZIONE DEI CONTATTI DEL POLO DI POTENZA | 3 NO |
TENSIONE NOMINALE DI IMPIEGO [UE] | <= 690 V CA 25…400 Hz Circuito di potenza: <= 300 V DC Circuito di potenza: |
CORRENTE NOMINALE DI IMPIEGO [IE] | 9 A 60 °C) CA AC-3 per Circuito di potenza a <= 440 V 25 A 60 °C) CA AC-1 per Circuito di potenza a <= 440 V |
POTENZA MOTORE [KW] | 2,2 kW a 220…230 V CA 50/60 Hz (AC-3) 4 kW a 380…400 V CA 50/60 Hz (AC-3) 4 kW a 415…440 V CA 50/60 Hz (AC-3) 5,5 kW a 500 V CA 50/60 Hz (AC-3) 5,5 kW a 660…690 V CA 50/60 Hz (AC-3) 2,2 kW a 400 V CA 50/60 Hz (AC-4) |
POTENZA MOTORE HP (UL / CSA) | 1 hp a 230/240 V per 1 fase motoriCA 50/60 Hz 2 hp a 200/208 V per 3 fasi motoriCA 50/60 Hz 2 hp a 230/240 V per 3 fasi motoriCA 50/60 Hz 5 hp a 460/480 V per 3 fasi motoriCA 50/60 Hz 7,5 hp a 575/600 V per 3 fasi motoriCA 50/60 Hz 0,33 hp a 115 V per 1 fase motoriCA 50/60 Hz |
TIPO CIRCUITO DI CONTROLLO | CA a 50/60 Hz |
TENSIONE DI COMANDO [UC] | 24V CA 50/60 Hz |
COMPOSIZIONE CONTATTO AUSILIARIO | 1 NO + 1 NC |
TENSIONE NOMINALE DI TENUTA AGLI IMPULSI [UIMP] | 6 kV conforme a IEC 60947 |
CATEGORIA DI SOVRATENSIONE | III |
CORRENTE TERMICA CONVENZIONALE IN ARIA APERTA [ITH] | 25 A a <60 °C per Circuito di potenza 10 A a <60 °C per circuito segnalazione |
CAPACITÀ DI INTERRUZIONE NOMINALE | 250 A a 440 V per Circuito di potenza conforme a IEC 60947 |
POTERE DI CHIUSURA NOMINALE IRMS | 250 A a 440 V per Circuito di potenza conforme a IEC 60947 140 A CA per circuito segnalazione conforme a IEC 60947-5-1 250 A DC per circuito segnalazione conforme a IEC 60947-5-1 |
CORRENTE NOMINALE AMMISSIBILE DI BREVE DURATA [ICW] | 05 A a <40 °C – 10 s per Circuito di potenza
210 A a <40 °C – 1 s per Circuito di potenza 30 A a <40 °C – 10 min per Circuito di potenza 61 A a <40 °C – 1 min per Circuito di potenza 100 A – 1 s per circuito segnalazione 120 A – 500 ms per circuito segnalazione 140 A – 100 ms per circuito segnalazione |
CALIBRO DEL FUSIBILE ASSOCIATO | 10 A gG per circuito segnalazione conforme a IEC 60947-5-1 40 A gG a <= 690 V coordinamento Tipo 1 per Circuito di potenza 25 A gG a <= 690 V coordinamento Tipo 2 per Circuito di potenza |
IMPEDENZA MEDIA | 2,5 mOhm 50 Hz – Ith 25 A per Circuito di potenza |
TENSIONE NOMINALE DI ISOLAMENTO [UI] | 690 V conforme a IEC 60947-4-1 Circuito di potenza: 600 V CSA certificato Circuito di potenza: 600 V UL certificato Circuito di potenza: 690 V conforme a IEC 60947-1 circuito segnalazione: 600 V CSA certificato circuito segnalazione: 600 V UL certificato circuito segnalazione: |
DURATA ELETTRICA | 2 Mcicli 12 A AC-3 a Ue <= 440 V 0,8 Mcicli 25 A AC-1 a Ue <= 440 V |
DISSIPAZIONE DI POTENZA PER POLO | 0,36 W AC-3 1,56 W AC-1 |
COPERTURA DI SICUREZZA | Con |
SUPPORTO PER MONTAGGIO | Guida Piastra |
NORME DI RIFERIMENTO | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 |
CERTIFICAZIONI PRODOTTO | GL CSA GOST RINA LROS (Lloyds Register of shipping) UL DNV BV CCC |
CONNESSIONI – MORSETTI | Circuito di potenza: morsetti di fissaggio a vite 1 cavi 1…4 mm²flessibile senza terminazione cavo Circuito di potenza: morsetti di fissaggio a vite 2 cavi 1…4 mm²flessibile senza terminazione cavo Circuito di potenza: morsetti di fissaggio a vite 1 cavi 1…4 mm²flessibile con terminazione cavo Circuito di potenza: morsetti di fissaggio a vite 2 cavi 1…2,5 mm²flessibile con terminazione cavo Circuito di potenza: morsetti di fissaggio a vite 1 cavi 1…4 mm²solido senza terminazione cavo Circuito di potenza: morsetti di fissaggio a vite 2 cavi 1…4 mm²solido senza terminazione cavo Circuito di controllo: morsetti di fissaggio a vite 1 cavi 1…4 mm²flessibile senza terminazione cavo Circuito di controllo: morsetti di fissaggio a vite 2 cavi 1…4 mm²flessibile senza terminazione cavo Circuito di controllo: morsetti di fissaggio a vite 1 cavi 1…4 mm²flessibile con terminazione cavo Circuito di controllo: morsetti di fissaggio a vite 2 cavi 1…2,5 mm²flessibile con terminazione cavo Circuito di controllo: morsetti di fissaggio a vite 1 cavi 1…4 mm²solido senza terminazione cavo Circuito di controllo: morsetti di fissaggio a vite 2 cavi 1…4 mm²solido senza terminazione cavo |
COPPIA DI SERRAGGIO | Circuito di potenza: 1,7 Nm – su morsetti di fissaggio a vite – con cacciavite piatto Ø 6 mm Circuito di potenza: 1,7 Nm – su morsetti di fissaggio a vite – con cacciavite Philips No 2 Circuito di controllo: 1,7 Nm – su morsetti di fissaggio a vite – con cacciavite piatto Ø 6 mm Circuito di controllo: 1,7 Nm – su morsetti di fissaggio a vite – con cacciavite Philips No 2 |
TEMPO DI FUNZIONAMENTO | 12…22 ms chiusura 4…19 ms apertura |
LIVELLO DI AFFIDABILITÀ SICUREZZA | B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1 B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1 |
DURATA MECCANICA | 15 Mcicli |
TASSO OPERATIVO MASSIMO | 3600 cicli/h a <60 °C |
CARATTERISTICHE TECNICHE | |
TECNOLOGIA BOBINA | Senza modulo soppressore integrato |
LIMITI TENSIONE CIRCUITO DI CONTROLLO | Diseccitazione: 0,3…0,6 Uc CA 50/60 Hz 60 °C) Operativo: 0,8…1,1 Uc CA 50 Hz 60 °C) Operativo: 0,85…1,1 Uc CA 60 Hz 60 °C) |
POTENZA DI SPUNTO IN VA | 70 VA 60 Hz 0,75 20 °C) 70 VA 50 Hz 0,75 20 °C) |
ASSORBIMENTO POTENZA DI MANTENIMENTO VA | 7,5 VA 60 Hz 0,3 20 °C) 7 VA 50 Hz 0,3 20 °C) |
DISSIPAZIONE DI CALORE | 2…3 W a 50/60 Hz |
TIPO CONTATTI AUSILIARI | tipo con collegamento meccanico 1 NO + 1 NC conforme a IEC 60947-5-1 tipo contatto a specchio 1 NC conforme a IEC 60947-4-1 |
FREQUENZA CIRC. SEGNALAZIONE | 25…400 Hz |
CORRENTE MINIMA DI COMMUTAZIONE | 5 mA per circuito segnalazione |
TENSIONE MINIMA DI COMMUTAZIONE | 17 V per circuito segnalazione |
TEMPO DI NON SOVRAPPOSIZIONE | 1,5 ms alla disattivazione tra contatto NC e NO 1,5 ms all’attivazione tra contatto NC e NO |
RESISTENZA DI ISOLAMENTO | > 10 MOhm per circuito segnalazione |
AMBIENTE | |
GRADO DI PROTEZIONE IP | IP20 Lato frontale conforme a IEC 60529 |
TRATTAMENTO DI PROTEZIONE | TH conforme a IEC 60068-2-30 |
GRADO DI INQUINAMENTO | 3 |
TEMPERATURA AMBIENTE OPERATIVA | -5…60 °C |
TEMPERATURA DI STOCCAGGIO | -60…80 °C |
TEMPERATURA AMMESSA VICINO AL DISPOSITIVO | -40…70 °C a Uc |
ALTITUDINE DI FUNZIONAMENTO | 3000 m senza declassamento |
TENUTA AL FUOCO | V1 conforme a UL 94 |
RESISTENZA AL FUOCO | 850 °C conforme a IEC 60695-2-1 |
TENUTA AL FUOCO | V1 conforme a UL 94 |
ROBUSTEZZA MECCANICA | Vibrazioni contattore aperto: 2 Gn, 5…300 Hz Vibrazioni contattore chiuso: 4 Gn, 5…300 Hz Urti contattore aperto: 10 Gn per 11 ms Urti contattore chiuso: 15 Gn per 11 ms Vibrazioni contattore chiuso: 4 Gn, 5…300 Hz Urti contattore chiuso: 15 Gn per 11 ms Urti contattore aperto: 8 Gn per 11 ms |
ALTEZZA | 77 mm |
LARGHEZZA | 45 mm |
PROFONDITÀ | 86 mm |
GARANZIA | 18 mesi |
Informazioni aggiuntive
Peso | 0,100 kg |
---|---|
Dimensioni | 86 × 45 × 77 mm |
