SCHNEIDER LEEM SFSET – SFset 24kV – Interruttore di Media Tensione SFset 24kV 16kA

2.900,00 (IVA esc.)

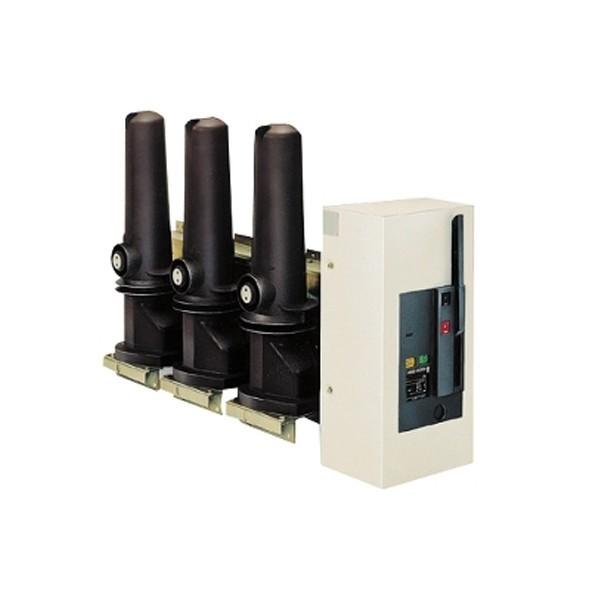

Immagine indicativa

Prodotto attualmente non disponibile. Puoi ordinarlo ora per riceverlo nei prossimi 15-20 giorni.

Descrizione

Interruttore di Media Tensione SFset 24kV, 16kA, AUX 220V, compresso VIP37P.

Caratteristiche

L’SFset è equipaggiato con una catena di protezione integrata completamente autonoma (con unità di controllo tipo VIP), funzionante senza sorgente ausiliaria

Il funzionamento dell’SFset è basato sulla tecnica dell’autocompressione dell’SF6, utilizzato come gas di interruzione e di isolamento.

L’SFset è disponibie nella versione FISSA.

L’apparecchio fisso è composto da:

  • un interruttore SF1;

  • una catena di protezione autonoma comprendente:

    • n° 2 o 3 rilevatori di corrente funzionali montati sul codolo inferiore del polo;

    • una unità di protezione elettronica tipo VIP, installata nel blocco del comando;

  • uno sganciatore d’apertura “Mitop” a basso consumo, montato sull’apparecchio.

Lo sganciatore ”Mitop” è costituito da un elettromagnete bistabile a basso consumo, espressamente concepito per ricevere un comando a bassa potenza dato dal relè elettronico, senza richiedere alcuna alimentazione ausiliaria.

Lo sganciatore “Mitop” non è una bobina di apertura a lancio di corrente e non è pertanto comandabile dall’esterno; deve essere adottato in tal caso uno sganciatore di apertura separato.

Ogni versione può ricevere in opzione:

  • un comando RI elettrico.

Caratteristiche Elettriche Principali:

Tensione nominale: kV 24

Livello d’isolamento frequenza industriale 50Hz / 1min (valore efficace): kV 50

Livello d’isolamento a impulso atmosferico 1,2 / 50 ms (valore di picco): kV 125

Frequenza nominale: Hz 50 / 60

N° fasi: 3

Corrente nominale: A 630

Potere d’interruzione (valore efficace): kA 16

Potere di chiusura (valore di picco): kA 40

Corrente di breve durata (valore efficace -3s): kA 16

Potere di interruzione carico capacitivo: A 440

Tempo di apertura (indicativo): ms 50

Tempo di interruzione (indicativo): ms 65

Tempo di chiusura (indicativo): ms 70

Sequenza manovra

Durata elettrica: classe  E2 – C2

Durata meccanica: classe  M2

Interasse: mm 300

DATI DIMENSIONALI serie SFset

Apparecchio fisso

comando laterale destro









Tipo interruttore

Corrente                                         nominale (A)

Dimensioni (mm)

H                          L                           P                           E

Massa                 (Kg)

Tensione nominale (kV)

SFset

630

750

1248

420

300

107

17,5 – 24

Informazioni aggiuntive

Peso 110 kg
