SCHNEIDER LGY125014 – Morsettiera unipolare 250A 14 fori
43,40€ (IVA esc.)

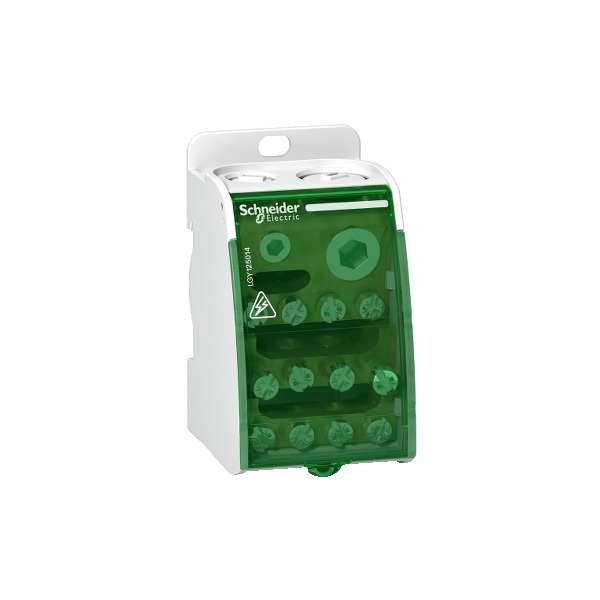

Immagine indicativa
6 disponibili
Descrizione
Morsettiera unipolare , corrente nominale di impiego 250A , 14 fori, 1 polo.
PRESENTAZIONE | |
Gamma | Linergy |
Nome prodotto | Linergy DS |
Tipo prodotto | Blocco di distribuzione |
CARATTERISTICHE TECNICHE | |
Installazione | Guida DIN |
Compatibilità gamma | Prisma G Prisma P Prisma – Spacial TeSys |
Compatibilità prodotto | Contenitori Spacial |
Numero di poli | 1P |
Partenze blocco distribuzione | 14 fori |
Tensione nominale di impiego [Ue] | 230 V CA fase/neutro 440 V CA fase/fase |
Tensione nominale di isolamento [Ui] | 500 V CA |
Tensione nominale di tenuta ad impulso [Uimp] | 8 kV |
Corrente nominale di impiego [Ie] | 250 A a 40 °C |
Corrente nominale ammissibile di breve durata [Icw] | 14,4 kA per 1 s |
Corrente nominale di picco ammissibile [Ipk] | 60 kA |
Connessioni morsetti | Distribuzione: morsetto a vite 4 cavi 1,5…16 mm² rigido Distribuzione: morsetto a vite 4 cavi 1,5…10 mm² flessibile con terminazione cavo Distribuzione: morsetto a vite 8 cavi 2,5…25 mm² rigido Distribuzione: morsetto a vite 8 cavi 1,5…16 mm² flessibile con terminazione cavo Alimentazione: morsetto a vite 1 cavi 35…120 mm² rigido Alimentazione: morsetto a vite 1 cavi 23…95 mm² flessibile con terminazione cavo Distribuzione: morsetto a vite 1 cavi 1,5…50 mm² rigido Distribuzione: morsetto a vite 1 cavi 1,5…35 mm² flessibile con terminazione cavo |
Coppia di serraggio | Distribuzione: 2 Nm piatto cacciavite 7,5 mm Distribuzione: 2 Nm PZ2 cacciavite 7,5 mm Alimentazione: 10 Nm piatto cacciavite 15,3 mm Alimentazione: 10 Nm PZ2 cacciavite 15,3 mm Distribuzione: 4 Nm piatto cacciavite 10 mm Distribuzione: 4 Nm PZ2 cacciavite 10 mm Distribuzione: 2 Nm piatto cacciavite 6 mm Distribuzione: 2 Nm PZ2 cacciavite 6 mm |
Passo 9mm | 5 |
Altezza | 85 mm |
Larghezza | 45 mm |
Profondità | 50,5 mm |
Peso prodotto | 0,250 Kg |
Colore | Bianco |
AMBIENTE | |
Grado di inquinamento | 3 |
Categoria di sovratensione | III |
Resistenza dielettrica | 2500 V |
Norme di riferimento | EN/IEC 60947-7-1 EN/IEC 61439-1 |
Temperatura ambiente | -25…55 °C |
GARANZIA CONTRATTUALE | |
Garanzia | 18 mesi |
Informazioni aggiuntive
Peso | 0,600 kg |
---|---|
Dimensioni | 50,5 × 45 × 85 mm |
N° poli | |
Corrente nominale |
