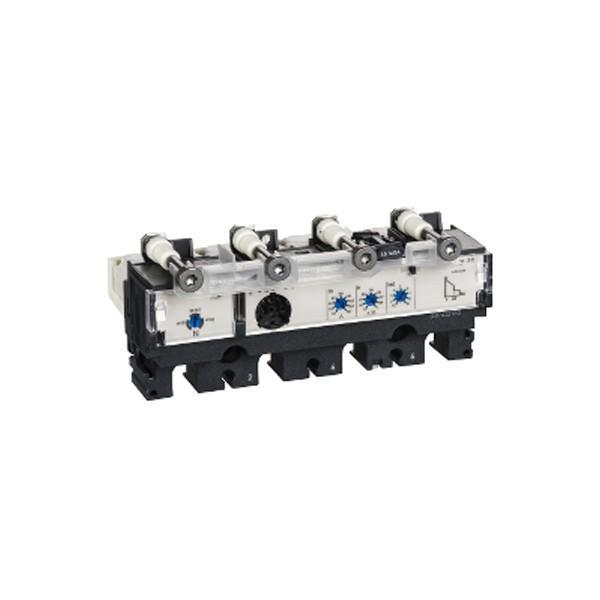

SCHNEIDER LV429080 – Sganciatore Micrologic 2.2, 100A
425,00€ (IVA esc.)
Immagine indicativa
6 disponibili
Descrizione
Sganciatore Micrologic 2.2, 100 A, 4 poli, 4d
| CARATTERISTICHE PRINCIPALI | |||
| Gamma | Compact | ||
| Gamma prodotto | ComPact NSX100…250 | ||
| Tipo di prodotto o componente | Unità di controllo | ||
| Nome sganciatore | Micrologic 2.2 | ||
| Tecnologia sganciatore | Elettronico | ||
| Compatibilità gamma | Compact NSX100 Compact NSX25oCompact NSX16o |
||
| Applicazione | Distribuzione | ||
| Numero di poli | 4P | ||
| Descrizione poli protetti | 4t 3t + N/2 3t |
||
| Posizione neutro | Sinistra | ||
| Funzioni di protezione sganciatore | LSoI | ||
| Tipo di protezione | L : per protezione da sovraccarico (prolungato) So : per protezione da cortocircuito di breve durata con ritardo fisso I : per protezione cortocircuito istantanea |
||
| Corrente nominale dello sganciatore | 100 A a 40 °C | ||
| Tensione nominale di impiego [Ue] | 690 V AC 50/60 Hz | ||
| Tipo di rete | CA | ||
| Frequenza di rete | 50/60 Hz | ||
| CARATTERISTICHE TECNICHE | |||
|
Regolazione della soglia di intervento prolungato tipo Ir (protezione termica) |
Regolabile, 9 valori | ||
|
Intervallo di regolazione della soglia di protezione a lungo termine [Ir] |
40…100 A | ||
| Tipo di regolazione del ritardo della protezione Lungo Ritardo tr | Fissa | ||
|
Intervallo di regolazione del ritardo della protezione a lungo termine [tr] |
11 s at 7.2 x Ir 16 s at 6 x Ir 400 s at 1.5 x Ir |
||
| Memoria termica | 20 minuti prima e dopo lo scatto | ||
|
Tipo di regolazione della soglia della protezione Corto Ritardo Isd |
Regolabile, 9 valori | ||
|
Campo di regolazione della soglia di intervento della protezione corto ritardo [Isd] |
1.5…10 x Ir | ||
|
Tipo di regolazione del ritardo della protezione Lungo Ritardo tr |
Fissa | ||
|
Intervallo di regolazione del ritardo della protezione di breve durata [tsd] |
0.02 s | ||
|
Regolazione della soglia di intervento della protezione istantanea tipo Ii |
Fissa | ||
| Campo di regolazione della soglia di intervento della protezione istantanea [Ii] | 1500 A | ||
| Protezione differenziale | Senza | ||
| Impostazioni di protezione neutra | 0.5 x Ir (3t + N/2) 1 x Ir (4t) nessuna protezione (3t) |
||
| Segnalazione locale | LED lampeggiante (verde)pronto al funzionamento: LED 105% Ir (rosso)Sovraccarico: LED 90% Ir (arancione)Sovraccarico: |
||
| Ambiente | |||
| Norme di riferimento | UL 508 EN/IEC 60947-2 |
||
| Certificazioni prodotto | CCC Marina EAC |
||
| Temperatura ambiente operativa | -25…70 °C | ||
| Temperatura di stoccaggio | -50…85 °C | ||
| Garanzia | 18 mesi | ||
