Descrizione

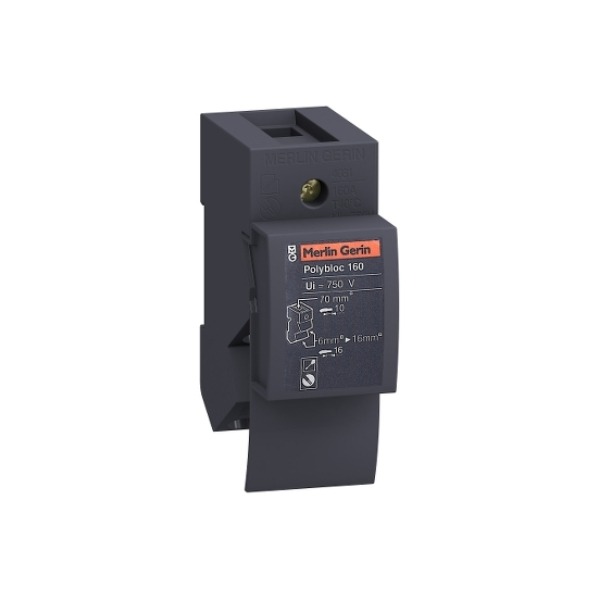

Blocco di distribuzione Polybloc 160A 1P
| PRESENTAZIONE | |
| Gamma | Linergy |
| Gamma prodotto | Linergy |
| Tipo prodotto | Blocco di distribuzione |
| Nome prodotto | Distribloc |
| Compatibilità gamma | PrismaSeT PrismaSeT G Cassetta PrismaSeT PrismaSeT P Cassetta PrismaSeT Prisma PH Cassetta PrismaSeT PrismaSeT Pack 250 Cassetta |
| Compatibilità prodotto | Contenitori Spaciali |
| Accessori / categoria degli elementi | Accessorio di distribuzione della corrente |
| Grado di protezione IP | IPxx B |
| CARATTERISTICHE TECNICHE | |
| Installazione | Guida DIN |
| Dispositivo installato | Acti9: fisso C120 con protezione differenziale – controllo: leva Acti9: fisso C120 senza protezione differenziale – controllo: leva Acti9: fisso iC120 con protezione differenziale – controllo: leva Acti9: fisso iC120 senza protezione differenziale – controllo: leva Compact: fisso INS40 – controllo: manovra rotativa diretta frontale – verticale installazione Compact: fisso INS63 – controllo: manovra rotativa diretta frontale – verticale installazione Compact: fisso INS100 – controllo: manovra rotativa diretta frontale – verticale installazione Compact: fisso INS125 – controllo: manovra rotativa diretta frontale – verticale installazione Compact: fisso INS160 – controllo: manovra rotativa diretta frontale – verticale installazione Fupact: fisso ISFT160 – controllo: maniglia portafusibili – verticale installazione Fupact: fisso ISFT100N – controllo: maniglia portafusibili – verticale installazione Multi 9: fisso NG125 con protezione differenziale – controllo: leva Multi 9: fisso NG125 senza protezione differenziale – controllo: leva Multi 9: fisso NG125 NA – controllo: leva Compact: fisso NG160 con protezione differenziale – controllo: leva Compact: fisso NG160 senza protezione differenziale – controllo: leva Compact: fisso NG160 NA senza protezione differenziale – controllo: leva Fupact: fisso INF100…160 – controllo: manovra rotativa rinviata – verticale installazione Compact: fisso NSXm senza protezione differenziale – controllo: leva – verticale installazione Compact: fisso NSXm senza protezione differenziale – controllo: leva – orizzontale installazione Compact: fisso NSXm senza protezione differenziale – controllo: Manovra rotativa diretta – orizzontale installazione Compact: fisso NSXm con protezione differenziale – controllo: leva – verticale installazione Compact: fisso NSXm con protezione differenziale – controllo: leva – orizzontale installazione |
| Numero di poli | 1P |
| Tensione nominale di impiego [Ue] | 690 V CA |
| Tensione nominale di isolamento [Ui] | 750 V CA |
| Tensione nominale di tenuta ad impulso [Uimp] | 8 kV |
| Corrente nominale di impiego [Ie] | 160 A |
| Corrente nominale [In] | 160 A a 40 °C |
| Corrente nominale ammissibile di breve durata [Icw] | 5,5 kA per 1 s |
| Corrente nominale di picco ammissibile [Ipk] | 24 kA |
| I²t all’attivazione | 30250000 A²s |
| Connessioni – morsetti | Alimentazione: morsetto a gabbia 70 mm² (flessibile) Alimentazione: morsetto a gabbia 70 mm² (rigido) Distribuzione: terminale a molla, 6 6…16 mm² (flessibile) Distribuzione: terminale a molla, 6 6…16 mm² (rigido) |
| Passo 9 mm | 4 |
| Numero totale di moduli (18 mm) | 2 |
| Altezza | 95 mm |
| Larghezza | 36 mm |
| Profondità | 70 mm |
| Peso prodotto | 0,1 kg |
| Colore | Grigio antracite (RAL 7016) |
| AMBIENTE | |
| Grado di inquinamento | 3 |
| Resistenza al filo incandescente | 960 °C conforme a IEC 60695-2-11 |
| Norme | IEC 61439-1, all’interno della cassetta IEC 61439-2, all’interno della cassetta IEC 60947-7-1 |
| Certificazioni prodotto | ASTA |
| GARANZIA CONTRATTUALE | |
| Garanzia | 18 mesi |
