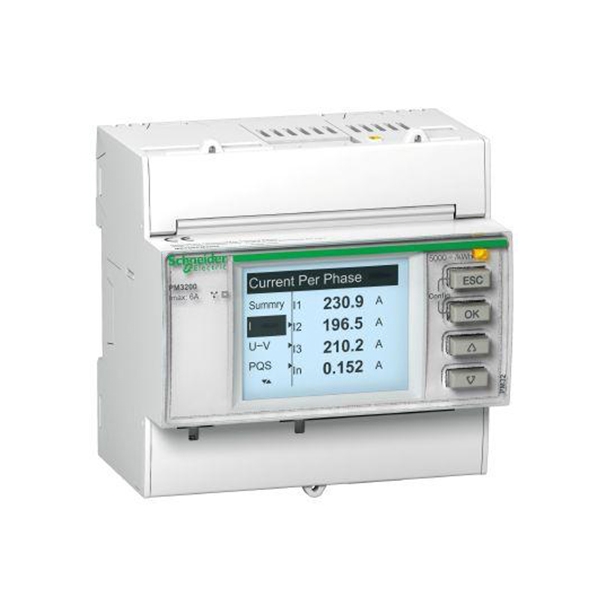

SCHNEIDER METSEPM3200 – Multimetro PM3200

Descrizione

Multimetro PM3200, inserzione con TA, THD

Principale

Gamma: PowerLogic

Nome del prodotto: PowerLogic PM3000

Nome breve dispositivo: PM3200

Prodotto o tipo di componente: Misuratore di potenza

Complementare

Analisi della qualità del potere: Fino alla 15° armonica

Applicazione dell’apparecchio

• Multi-tariffa
• Monitoraggio del potere
• Sub fatturazione

Tipo di misura:

• Energia
• Potenza attiva e reattiva
• Voltaggio
• attuale
• Frequenza
• Fattore di potenza
• Potere apparente

[Us] la tensione di alimentazione nominale:

• 100 … 300 V DC
• 100 … 277 V AC (45 … 65 Hz)
• 173 … 480 V AC (45 … 65 Hz)

Frequenza di rete:

• 50 Hz
• 60 Hz

[In] corrente nominale:

• 5 A
• 1 A

Descrizione dei poli:

• 3P + N
• 3P
• 1P + N

Consumo di energia in VA: 5 VA

Tipo di visualizzazione: LCD retroilluminato

Risoluzione dello schermo: 128 x 96 pixel

Frequenza di campionamento: 32 campioni / ciclo

Corrente di misurazione:

• 0,02 … 1,2 A
• 0,05 … 6 A

Tipo di ingresso analogico:

• Corrente 0 … 5 A
• Corrente 0 … 1 A

Tensione di misura:

• 50 … 330 V AC 45 … 65 Hz diretto
• 50 … 330 V AC 45 … 65 Hz fase a neutro
• 80 … 570 V AC 45 … 65 Hz diretto
• 80 … 570 V AC 45 … 65 Hz fase a fase
• 570 … 999000 V AC 45 … 65 Hz con VT esterno

Gamma di misurazione di frequenza: 45 … 65 Hz

Numero di ingressi: 0

Precisione di misura:

• 0,3% corrente (0,5 … 6 A)
• 0,5% corrente (0,1 … 1,2 A)
• Tensione 0,3% (50 … 330 V)
• 0,3% tensione (80 … 570 V)

Classe di precisione:

• Classe 0.5S (energia attiva secondo IEC 62053-22)
• Classe 2 (energia reattiva secondo IEC 62053-23)
• Classe 1 (energia attiva secondo IEC 62053-21)
• Classe C (energia attiva secondo EN 50470-3)

Numero di uscite: 0

Informazioni visualizzate: Tariffa 4

Protocollo della porta di comunicazione: –

Supporto della porta di comunicazione: –

Registrazione dei dati: Min / max dei valori istantanei

Modalità di montaggio: Clip-on

Supporto di montaggio: Guida DIN

Norme:

• EN 61010-1
• EN 50470-1
• IEC 62052-11
• IEC 61557-12
• EN 61557-12
• UL 61010-1
• EN 50470-3

Certificazioni del prodotto:

• CULus conforme alla norma UL 61010-1
• UL
• CE conforme alla norma EN 61010-1

Dimensioni:

• larghezza 90 mm
• profondità 70 mm
• altezza 95 mm

Peso del prodotto: 0,26 kg

Ambiente

Compatibilità elettromagnetica

● classe B delle emissioni condotte e irradiate, conformi alla norma EN 55022

● livello di scarico elettrostatico livello 4, conforme a IEC 61000-4-2

● ha condotto il disturbo RF a livello di classe 3, conforme a IEC 61000-4-6

● livello di classe 4 di prova di immunità a transitorio veloce / elettrico, conforme a IEC 61000-4-4

● suscettibilità ai campi elettromagnetici classe 3, conforme a IEC 61000-4-3

● livello di livello di prova di immunità all’onda d’urto 1,2 / 50 μs, conforme a IEC 61000-4-5

● campo magnetico a frequenza di potenza (0,5 mT), conforme a IEC 61000-4-8

Categoria di sovratensione: III

Grado di protezione IP:

• IP20 (corpo) conforme alla norma IEC 60529
• IP40 (pannello frontale) conforme alla norma IEC 60529

Umidità relativa: 5 … 95% 50 ° C

Grado di inquinamento: 2

Temperatura dell’aria ambiente per il funzionamento: -25 … 55 ° C

Temperatura dell’aria ambiente per lo stoccaggio: -40 … 85 ° C

Altitudine operativa: 0 … 3000 m

Offerta Sostenibilità

Stato dell’offerta sostenibile: Prodotto Verde Premium

RoHS (codice data: YYWW): Conforme – dal 1214 – Schneider Electric dichiarazione di conformità

REACh: Riferimento che non contiene SVHC al di sopra della soglia

Profilo ambientale del prodotto: Disponibile

Manuale di fine vita: Istruzioni di fine vita del prodotto a disposizione

Garanzia contrattuale: Periodo di garanzia 18 mesi
