SCHNEIDER RE17RMMU – Relè temporizzato multifunzione 1s..100h
46,65€ (IVA esc.)

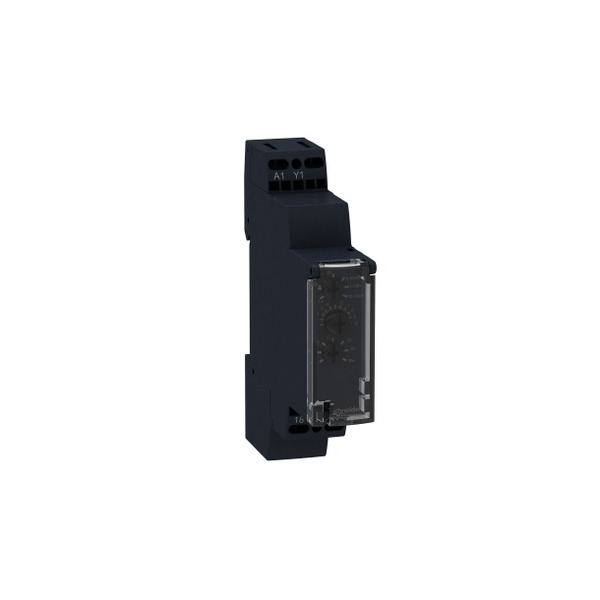

Immagine indicativa
5 disponibili
Descrizione
Relè temporizzato multifunzione 1 S..100 H – 24..240V AC – 1 NC/NO
| PRESENTAZIONE | |
| Gamma prodotto | Harmony Timer Relays |
| Tipo prodotto | Multifunction relay |
| Tipo uscita digitale | Relè |
| Larghezza | 17,5 mm |
| Altezza | 90 mm |
| Profondità | 72 mm |
| Nome componente | RE17R |
| Tipo temporizzazione | Ritardo di accensione Ritardo all’attivazione e alla disattivazione Ritardo alla diseccitazione Lampeggiante simmetrico |
| Gamma di temporizzazione | 6…60 min 1…10 H 0,1…1 s 1…10 s 1…10 min 10…100 H 6…60 s |
| CARATTERISTICHE TECNICHE | |
| Composizione e tipologia contatti | 1 C/O |
| Tipo di comando | Selettore pannello frontale |
| Tensione nominale di alimentazione [Us] | 24…240 V CA 50/60 Hz |
| Intervallo di tensione | 0,85…1,1 Us |
| Frequenza di alimentazione | 50…60 Hz +/- 5 % |
| Rilascio della tensione di ingresso | 10 V |
| Larghezza dell’impulso del segnale di controllo | 0,05 s tipica |
| Resistenza di isolamento | 100 MΩ a 500 V CC conforme a IEC 60664-1 |
| Tensione nominale di tenuta ad impulso [Uimp] | 5 kV durante 1,2/50 µs |
| Connessioni – morsetti | Morsetti a vite, 1 x 0,5…1 x 3,3 mm² (AWG 20…AWG 12) solido senza estremità cavo Morsetti a vite, 2 x 0,5…2 x 2,5 mm² (AWG 20…AWG 14) solido senza estremità cavo Morsetti a vite, 1 x 0,2…1 x 2,5 mm² (AWG 24…AWG 14) flessibile con estremità cavo Morsetti a vite, 2 x 0,2…2 x 1,5 mm² (AWG 24…AWG 16) flessibile con estremità cavo |
| Ritardo all’accensione | 100 ms |
| Coppia di serraggio | 0,6…1 Nm conforme a IEC 60947-1 |
| Resistenza dielettrica | 2,5 kV 1 mA/1 minuto 50 Hz conforme a IEC 61812-1 |
| Materiale contatti | Senza cadmio |
| Precisione ripetizione | +/- 0,5 % conforme a IEC 61812-1 |
| Deriva di temperatura | +/- 0,05 %/°C |
| Deriva della tensione | +/- 0,2 %/V |
| Accuratezza regolazione temporizzazione | +/- 10% fondo scala a 25 °C conforme a IEC 61812-1 |
| Tempo di reset | 350 ms alla disattivazione tipica |
| Fattore di carico | 100 % |
| Potenza assorbita in VA | 0…3 VA a 240 V CA |
| Potenza assorbita in W | 1,5 W a 240 V CC |
| Potere di interruzione | 0,5 A CA conforme a UL 0,7 A CA a 20 °C |
| Massima corrente di uscita | 20 A |
| Corrente minima di commutazione | 10 mA |
| Massima corrente di dispersione | 5 mA |
| Massima tensione di commutazione | 250 V CA |
| Caduta di tensione massima | <4 V 3 fili <8 V 2 fili |
| Durata elettrica | 100000000 cicli |
| Marcatura | CE |
| Linea di fuga | 4 kV/3 conforme a IEC 60664-1 |
| Dati di affidabilità sicurezza | MTTFd = 353,8 anni B10d = 320000 |
| Posizione di montaggio | Qualunque posizione rispetto al normale piano di montaggio verticale |
| Supporto per montaggio | Guida DIN 35 mm |
| Peso prodotto | 0,07 kg |
| Tipo di ritardo | A, Ac, At, B, Bw, C, D, Di, H, Ht |
| Funzionalità | multifunzione |
| Numero di funzioni | 10 |
| Codice compatibilità | RE 17 |
| AMBIENTE | |
| Immunità alle microinterruzioni | 20 ms |
| Fattore di declassamento | 5 mA/°C |
| Norme di riferimento | 2004/108/EC IEC 61000-6-2 IEC 61812-1 IEC 61000-6-4 IEC 61000-6-1 2006/95/EC IEC 61000-6-3 |
| Certificazioni prodotto | GL cULus CSA |
| Temperatura di stoccaggio | -30…60 °C |
| Temperatura ambiente operativa | -20…60 °C |
| Grado di protezione IP | IP20 conforme a CEI 60529 (blocco terminale) IP40 conforme a CEI 60529 (alloggiamento) IP50 conforme a CEI 60529 (pannello frontale) |
| Resistenza alle vibrazioni | 20 m/s² (F= 10…150 Hz) conforme a IEC 60068-2-6 |
| Tenuta agli urti | 15 gn per 11 ms conforme a IEC 60068-2-27 |
| Umidità relativa | 93 % senza condensa conforme a IEC 60068-2-30 |
| Compatibilità elettromagnetica | Test immunità scarica elettrostatica: (in contatto) livello 3 6 kV conforme a IEC 61000-4-2 Test immunità scarica elettrostatica: (in aria) livello 3 8 kV conforme a IEC 61000-4-2 Suscettività ai campi elettromagnetici: (80 MHz a1 GHz) livello 3 10 V/m conforme a IEC 61000-4-3 Prova di immunità ai transitori veloci / burst: (clip collegamento capacitivo) livello 3 1 kV conforme a IEC 61000-4-4 Prova di immunità ai transitori veloci / burst: (diretto) livello 3 2 kV conforme a IEC 61000-4-4 Test immunità onde d’urto 1,2/50 µs: (modo differenziale) livello 3 1 kV conforme a IEC 61000-4-5 Test immunità onde d’urto 1,2/50 µs: (modo comune) livello 3 2 kV conforme a IEC 61000-4-5 Disturbi RF condotti: (0,15…80 MHz) livello 3 10 V conforme a IEC 61000-4-6 Test immunità cali di tensione e interruzioni: (1 ciclo) 0 % conforme a IEC 61000-4-11 Test immunità cali di tensione e interruzioni: (25/30 cicli) 0.7 conforme a IEC 61000-4-11 Emissioni condotte e irradiate: classe B conforme a EN 55022 |
| GARANZIA CONTRATTUALE | |
| Garanzia | 18 mesi |
Informazioni aggiuntive
| Peso | 1 kg |
|---|---|
| Dimensioni | 72 × 17,5 × 90 mm |
