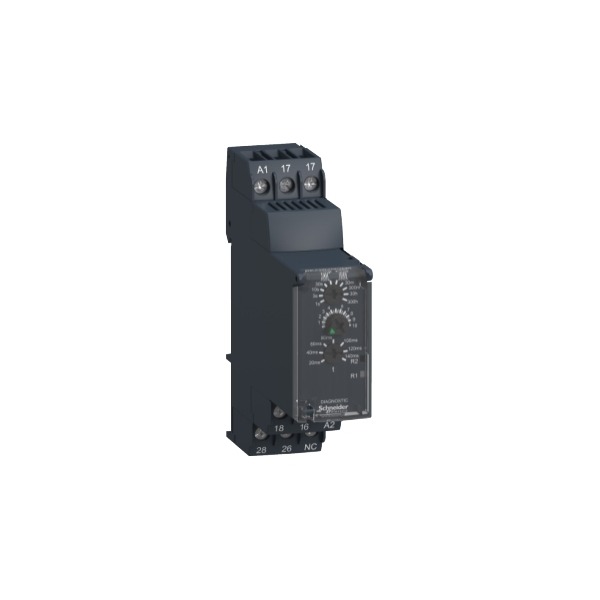

SCHNEIDER RE22R2QGMR – Relè temporizzato 0.05s…300h
52,95€ (IVA esc.)
Immagine indicativa
2 disponibili
Descrizione
Relè temporizzato monofunzione – 0.05s…300h – 24…240V AC/DC – 2NC/NO
| PRESENTAZIONE | |
| Gamma prodotto | Harmony Timer Relays |
| Tipo di prodotto | Relè a singola funzione |
| Tipo uscita digitale | Relè |
| Nome dispositivo | RE22 |
| Corrente di uscita nominale | 8 A |
| CARATTERISTICHE TECNICHE | |
| Composizione e tipo di contatti | 2 OC contatto temporizzato, senza cadmio |
| Tipo temporizzazione | Star-delta |
| Gamma di temporizzazione | 3…30 s 0.05…1 s 30…300 s 30…300 min 0.3…3 s 1…10 s 3…30 H 10…100 s 30…300 H 3…30 min |
| Tipo di contatto | Manovra rotativa
Pulsante diagnostico |
| Tensione nominale di alimentazione [Us] | 24…240 V CA/CC 50/60 Hz |
| Rilasciare la tensione in ingresso | <= 2,4 V |
| Intervallo di tensione | 0,85…1,1 Us |
| Frequenza di alimentazione | 50…60 Hz +/- 5 % |
| Connessione morsetti | Morsetti a vite, 1 x 0,5…1 x 3,3 mm² (AWG 20…AWG 12) solido senza estremità cavo Morsetti a vite, 2 x 0,5…2 x 2,5 mm² (AWG 20…AWG 14) solido senza estremità cavo Morsetti a vite, 1 x 0,2…1 x 2,5 mm² (AWG 24…AWG 14) flessibile con estremità cavo Morsetti a vite, 2 x 0,2…2 x 1,5 mm² (AWG 24…AWG 16) flessibile con estremità cavo |
| Coppia di serraggio | 0,6…1 Nm conforme a IEC 60947-1 |
| Materiale involucro | autoestinguente |
| Precisione ripetizione | +/- 0,5 % conforme a IEC 61812-1 |
| Deriva di temperatura | +/- 0,05 %/°C |
| Deriva di tensione | +/- 0,2 %/V |
| Accuratezza regolazione temporizzazione | +/- 10% fondo scala a 25 °C conforme a IEC 61812-1 |
| Resistenza di isolamento | 100 MΩ a 500 V CC conforme a IEC 60664-1 |
| Tempi di recupero | 120 ms alla disattivazione |
| Immunità alle micro interruzioni | 10 ms |
| Potenza assorbita in VA | 3 VA a 240 V CA |
| Potenza assorbita in W | 1,5 W a 240 V DC |
| Capacità di commutazione in VA | 2000 VA |
| Minima corrente di commutazione | 10 mA a 5 V CC |
| Corrente massima di commutazione | 8 A |
| Massima tensione di commutazione | 250 V CA |
| Durata elettrica | 100000 cicli, 8 A a 250 V, AC-1 100000 cicli, 2 A a 24 V, DC-1 |
| Durata meccanica | 10000000 cicli |
| Tensione nominale di tenuta ad impulso
|
5 kV per 1,2…50 µs conforme a IEC 60664-1 |
| Linea di fuga | 4 kV/3 conforme a IEC 60664-1 |
| Categoria di sovratensione | III conforme a IEC 60664-1 |
| Dati di affidabilità sicurezza | MTTFd = 342,4 anni B10d = 320000 |
| Posizione di montaggio | Qualunque posizione |
| Supporto per montaggio | Guida DIN 35 mm conforme a IEC 60715 |
| LED di stato | Verde Retroilluminazione a LED (fisso) per indicazione dell’indice del quadrante
LED giallo (fisso) per relè di uscita eccitato LED giallo (Lampeggio veloce) per temporizzazione in corso e relè di uscita diseccitato LED giallo (lampeggio lento) per temporizzazione in corso e relè di uscita eccitato
|
| Larghezza | 22,5 mm |
| Peso prodotto | 0,105 kg |
| AMBIENTE | |
| Resistenza dielettrica | 2,5 kV per 1 mA/1 minuto a 50 Hz tra uscita relè e alimentazione con isolamento di base conforme a IEC 61812-1 |
| Norme di riferimento | UL 508 IEC 61812-1 |
| Comandi | 2006/95/EC – direttiva bassa tensione 2004/108/EC – compatibilità elettromagnetica |
| Certificazioni prodotto | CCC CSA RCM GL EAC CE UL |
| Temperatura ambiente | -20…60 °C |
| Temperatura di stoccaggio | -40…70 °C |
| Grado di protezione IP | Custodia IP40: conforme alla norma CEI 60529
Morsetti IP20: conformi alla CEI 60529 IP50 pannello frontale: conforme alla norma CEI 60529 |
| Grado di inquinamento | 3 conforme a IEC 60664-1 |
| Resistenza alle vibrazioni | 20 m/s² (F= 10…150 Hz) conforme a IEC 60068-2-6 |
| Resistenza agli shock | 15 gn non funzionante per 11 ms conforme a IEC 60068-2-27 5 gn in funzionamento per 11 ms conforme a IEC 60068-2-27 |
| Umidità relativa | 95 % a 25…55 °C |
| Compatibilità elettromagnetica | Test d’immunità ai transienti rapidi – test livello: 1 kV livello 3 (clip collegamento capacitivo) conforme a IEC 61000-4-4 Test di immunità alle sovratensioni – test livello: 1 kV livello 3 (modo differenziale) conforme a IEC 61000-4-5 Test di immunità alle sovratensioni – test livello: 2 kV livello 3 (modo comune) conforme a IEC 61000-4-5 Scarica elettrostatica – test livello: 6 kV livello 3 (scarica contatto) IEC 61000-4-2 Scarica elettrostatica – test livello: 8 kV livello 3 (scarico aria) conforme a IEC 61000-4-2 Test immunità ai campi elettromagnetici irradiati a radiofrequenza – test leve: 10 V/m livello 3 (80 MHz…1 GHz) conforme a IEC 61000-4-3 Disturbi RF condotti – test livello: 10 V livello 3 (0,15…80 MHz) conforme a IEC 61000-4-6 Transitori veloci “scoppiare – test livello : 2 kV livello 3 (contatto diretto) conforme a IEC 61000-4-4 Immunità alle micro rotture e alle cadute di tensione – test livello : 0.3 (500 ms) conforme a IEC 61000-4-11 Immunità alle micro rotture e alle cadute di tensione – test livello: 1 (20 ms) conforme a IEC 61000-4-11 |
| GARANZIA CONTRATTUALE | |
| Garanzia | 18mesi |
Informazioni aggiuntive
| Peso | 0,600 kg |
|---|---|
| Dimensioni | 26 × 95 × 82 mm |
| Corrente nominale |
