SCHNEIDER VW3A3401 – Scheda encoder RS422

67,30 (IVA esc.)

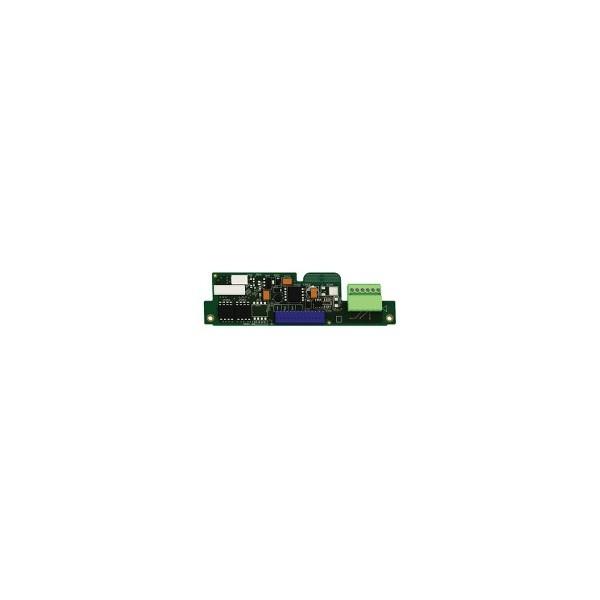

Immagine indicativa

Prodotto attualmente non disponibile. Puoi ordinarlo ora per riceverlo nei prossimi 15-20 giorni.

Descrizione

Scheda encoder RS422, Us=5Vcc

Caratteristiche

Gamma prodotto
Altivar
Tipo di prodotto o componente
Scheda interfaccia encoder
Compatibilità gamma
Altivar Lift
Altivar 61
Altivar 71Q
Altivar 71
Altivar 61Q
Tipo uscita digitale
Differenziale
Compatibilità
RS422
Tensione nominale di alimentazione [Us]
5 V CC (limiti tensione: 5…5,5 V)
Numero di impulsi per giro
10000 per ATV71H……383
5000 per tutti i variatori ATV61
5000 per ATV71H…M3
5000 per ATV71H…M3X
5000 per ATV71H…N4

Caratteristiche tecniche

Massima corrente di alimentazione
0,2 A
Tipologia protezione
Protezione da cortocircuito
Protezione sovraccarico
Distanza massima del cavo tra i dispositivi
50 m
Frequenza di funzionamento massima
300 kHz
Segnale d’ingresso
A
B
Compl. di A
Compl. di B
Impedenza d’ingresso
440 Ohm
Collegamento elettrico
Morsetto, capacità connessione: 0,2 mm² (AWG 24) <25 m lunghezza cavo, encoder, 100 mA a 4,5 V
Morsetto, capacità connessione: 0,5 mm² (AWG 20) <25 m lunghezza cavo, encoder, 200 mA a 4,5 V
Morsetto, capacità connessione: 0,5 mm² (AWG 20) <50 m lunghezza cavo, encoder, 100 mA a 4,5 V
Morsetto, capacità connessione: 0,75 mm² (AWG 18) <50 m lunghezza cavo, encoder, 200 mA a 4,5 V
Garanzia
18 mesi
