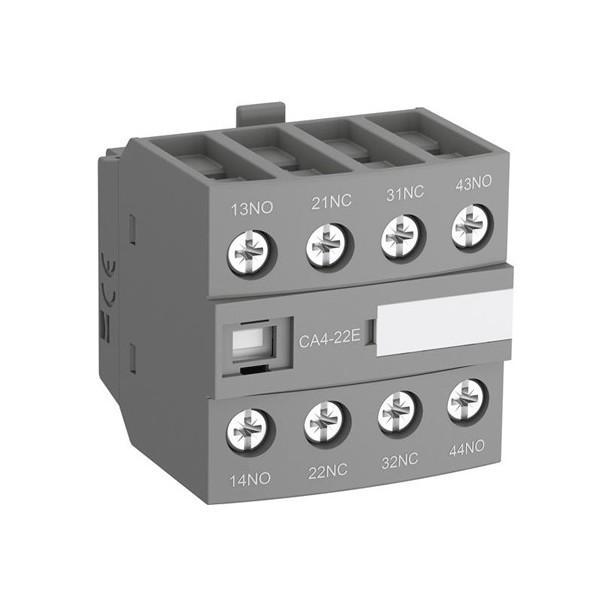

ABB 1SBN010140R1022 – Contatto ausiliare CA4 – 22E

Descrizione

Informazione generale

Tipo di prodotto esteso: CA4-22E

Codice prodotto: 1SBN010140R1022

EAN: 3471523130128

Descrizione del catalogo: CA4-22E Blocco contatti ausiliari

Descrizione lunga: CA4-22E Blocco contatti ausiliari

UL / CSA tecnico

Coppia di serraggio UL / CSA: Circuito ausiliario 11 in · lb

Informazioni aggiuntive

Circuito ausiliario di capacità di collegamento: Flessibile con ghiera 1 / 2x 0,75 … 2,5 mm²

Flessibile con ghiera isolata 1x 0,75 … 2,5 mm²

Flessibile con ghiera isolata 2x 0,75 … 1,5 mm²

Rigido 1 / 2x 1 … 2,5 mm²

Corrente termica convenzionale ad aria libera (I th ): acc. secondo IEC 60947-5-1, q = 40 ° C 16 A

Frequenza massima di commutazione elettrica:

• AC-15 1200 cicli all’ora

• DC-13 900 cicli all’ora

Frequenza massima di commutazione meccanica: 3600 cicli all’ora

Contatti ausiliari montati: 2 NO, 2 NC

Tipo di montaggio: Montaggio frontale

Numero di contatti ausiliari NC: 2

Numero di contatti ausiliari NO: 2

Tipo principale del prodotto: Accessori per contattori a blocchi

Nome del prodotto: Blocco di contatti ausiliari

Frequenza nominale (f): Circuito ausiliario 50/60 Hz

Tensione nominale di tenuta ad impulso (U imp ): 6 kV

Tensione nominale di isolamento (U i ):

• acc. a UL / CSA 600 V

• acc. a IEC 60947-5-1 e VDE 0110 (Gr. C) 690 V

Corrente operativa nominale AC-15 (I e ):

• (220/240 V) 4 A

• (24/127 V) 6 A

• (400/440 V) 3 A

• (500 V) 2 A

• (690 V) 2 A

Corrente operativa nominale DC-13 (I e ):

• (110 V) 0,55 A / 60 W

• (220 V) 0,27 A / 60 W

• (400 V) 0,15 A / 60 W

• (500 V) 0,13 A / 65 W

• (600 V) 0,1 A / 60 W

• (125 V) 0,55 A / 69 W

• (24 V) 6 A / 144 W

• (250 V) 0,27 A / 68 W

• (48 V) 2,8 A / 134 W

• (72 V) 1 A / 72 W

Tensione operativa stimata: Circuito ausiliario 24 … 690 V

Corrente nominale di breve durata (I cw ):

• per 0,1 s 140 A

• per 1 s 100 A

Data RoHS: 20090609

Adatto a:

• AF09

• AF16

• AF26

• AF30

• AF38

• AF40

• AF52

• AF65

• AF80

• AF96

Tipo di terminale: Terminali a vite

Coppia di serraggio: Circuito ausiliario 1,2 N · m

Lunghezza di spelatura del cavo: Circuito ausiliario 10 mm

Certificati e dichiarazioni (numero del documento)

Certificato ABS: ABS_15-GE1349500-PDA_90682247

Certificato BV: BV_2634H24900B0

Certificato CB: CB_SE-76635M1

Certificato CCC: CCC_2013010304651497

Certificato cUL: UL_20180227_E252354_3_1

Scheda tecnica, informazioni tecniche: 1SBC100173C0201

Dichiarazione di conformità – CE: 1SBD250007U1000

Certificato DNV: DNV-GL_TAE00001BV

Certificato DNV GL: DNV-GL_TAE00001BV

Certificato EAC: EAC_RU C-FR ME77 B01048

Informazioni ambientali: 1SBD250143E1000

Certificato GOST: GOST_POCCFR.ME77.B07175.pdf

Istruzioni e manuali: 1SBC101041M6801

Certificato LR: LRS_1300087E1

Certificato RINA: RINA_ELE084013XG

Certificato RMRS: RMRS_1300133124

Informazioni RoHS: 1SBD251010E1000

Certificato UL: UL_20091128-E252354-3-1

Scheda elenco UL: UL_E252354

Classifiche

E-nummer: 3211419

ETIM 4: EC002498 – Accessori per la tecnologia degli interruttori a bassa tensione

ETIM 5: EC002498 – Accessori per la tecnologia degli interruttori a bassa tensione

ETIM 6: EC000041 – Blocco contatti ausiliari

Codice di classificazione dell’oggetto: K

UNSPSC: 39121500
