ABB 1SDA054400R1- Interruttore scatolato TMAX T5N 630A
2.350,80€ (IVA esc.)

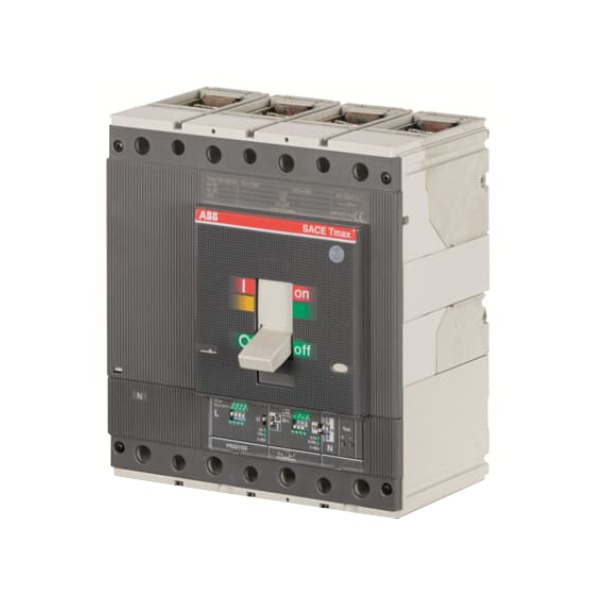

Immagine indicativa
1 disponibili
Descrizione
INTERRUTTORE TMAX T5N 630 FISSO TETRAPOLARE CON TERMINALI ANTERIORI E SGANCIATORE ELETTRONICO IN CA PR221DS-LS/I R 630
| CARATTERISTICHE TECNICHE | |
| Durata elettrica: | 5000 ciclo (i) 60 cicli orari |
| Durata meccanica: | 20000 ciclo (i) 120 cicli orari |
| Numero di poli: | 4 |
| Perdita di potenza: | a Condizioni Operative Nominali per Polo 41 W |
| Tipo principale prodotto: | SACE Tmax T |
| Nome prodotto: | Interruttore scatolato |
| Tipo prodotto: | Interruttore Automatico |
| Corrente nominale (In): | 630 A |
| Tensione di tenuta ad impulso (Uimp): | 8KV |
| Tensione nominale di isolamento (Ui): | 1000 V |
| Tensione nominale di funzionamento: | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics): | (220 V AC) 70 kA (230 V AC) 70 kA (380 V AC) 36 kA (400 V AC) 36 kA (415 V AC) 36 kA (440 V AC) 30 kA (500 V AC) 25 kA (690 V AC) 20 kA |
| Potere di cortocircuito estremo nominale (Icu): | (220 V AC) 70 kA (230 V AC) 70 kA (380 V AC) 36 kA (400 V AC) 36 kA (415 V AC) 36 kA (440 V AC) 30 kA (500 V AC) 25 kA (690 V AC) 20 kA |
| Corrente nominale ininterrotta (Iu): | 630 A |
| Sgancio: | PR221DS-LS/I |
| Tipo di sgancio: | EL |
| Livello di prestazioni in cortocircuito: | N |
| Norme di riferimento: | IEC |
| Sottotipo: | T5 |
| Idoneo per: | T5 |
| Idoneo per classe di prodotto: | Interruttori automatici scatolati |
| Tipo di connessione morsetto: | Interruttori automatici fissi
Davanti |
| Tensione di prova max (Utest): | 3500 V |
| Tensione di prova a frequenza industriale per 1 minuto: | 3500 V |
| Versione: | F |
| CERTIFICAZIONI E DICHIARAZIONI (numero del documento) | |
| Scheda tecnica: | 1SDC210004D0203 |
| Istruzioni e manuali: | 1SDH000437R0001 |
| CLASSIFICAZIONE | |
| ETIM 7: | EC000228 – disgiuntore per protezione trasformatori, generatori e impianti |
| ETIM 8: | EC000228 – Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9: | EC000228 – Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto: | Q |
| UNSPSC: | 39121100 |
| Categoria RAEE: | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass: | V11.1 : 27370409 |
| DIMENSIONI | |
| Larghezza prodotto: | 186 mm |
| Altezza prodotto: | 205 mm |
| Profondità prodotto: | 103.5 mm |
| Peso netto prodotto: | 6.052 kg |
Informazioni aggiuntive
| Peso | 7 kg |
|---|---|
| Dimensioni | 103,5 × 140 × 205 mm |
| N° poli | |
| Corrente nominale |
