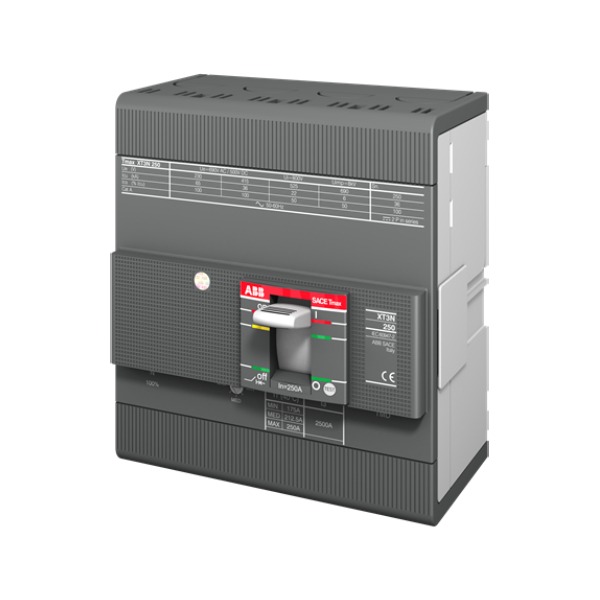

ABB 1SDA068066R1- Interruttore scatolato TMAX XT3N 250A
554,00€ (IVA esc.)
Immagine indicativa
1 disponibili
Descrizione
INTERRUTTORE TMAX XT3N 250 FISSO TETRAPOLARE CON TERMINALI ANTERIORI E SGANCIATORI TERMOMAGNETICI TMD R 250-2500 A
| CARATTERISTICHE TECNICHE | |
| Sezioni dei cavi-circuito principale: | Busbar 85..192 mm² |
| Tipo di interruttore da associare : | Distribuzione di Potenza |
| Tipo di corrente: | AC/DC |
| Durata elettrica: | 120 cicli orari 8000 ciclo (i) |
| Durata meccanica: | 240 cicli orari 25000 ciclo (i) |
| Numero di poli: | 4 |
| Durata di apertura: | CB with SOR 15 ms CB with UVR 15 ms |
| Ordine multiplo: | 1 pezzo (i) |
| Perdita di potenza: | a Condizioni Operative Nominali per Polo 17.8 W |
| Tipo principale prodotto: | SACE Tmax XT |
| Nome prodotto: | Interruttore scatolato |
| Tipo prodotto: | Interruttore Automatico |
| Corrente nominale (In): | 250A |
| Frequenza nominale (f): | 50 / 60 Hz |
| Tensione nominale (Ur): | 690 V |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Impostazione corrente nominale di cortocircuito istantanea (Ii): | 2500 A |
| Tensione nominale di isolamento (Ui): | 800 V |
| Tensione nominale di funzionamento: | 690 V AC 500 V DC |
| Potere di cortocircuito di servizio nominale (Ics): | (220 V AC) 37.5 kA (230 V AC) 37.5 kA (240 V AC) 37.5 kA (380 V AC) 27 kA (415 V AC) 27 kA (440 V AC) 18.75 kA (500 V AC) 15 kA (525 V AC) 9.75 kA (690 V AC) 3.75 kA (250 V DC) 2 Poli in Serie 36 kA (500 V DC) 3 Poli in Serie 50 kA |
| Potere di cortocircuito estremo nominale (Icu): | (220 V AC) 50 kA (230 V AC) 50 kA (240 V AC) 50 kA (380 V AC) 36 kA (415 V AC) 36 kA (440 V AC) 25 kA (500 V AC) 20 kA (525 V AC) 13 kA (690 V AC) 5 kA (250 V DC) 2 Poli in Serie 36 kA (500 V DC) 3 Poli in Serie 50 kA |
| Corrente nominale ininterrotta (Iu): | 250 A |
| Cacciavite raccomandato: | Circuito Principale M8 |
| Sgancio: | TMD |
| Tipo di sgancio: | TM |
| Campo di impostazione: | 175…250 A |
| Livello di prestazioni in cortocircuito: | N |
| Norme di riferimento: | IEC |
| Sottotipo: | XT3 |
| Tipo di connessione morsetto: | Davanti |
| Tipo di morsetto: | Bullone |
| Coppia di serraggio: | 8 N.m |
| Versione: | F |
| CERTIFICAZIONI E DICHIARAZIONI (numero del documento) | |
| Scheda tecnica: | 1SDC210099D0206 |
| Istruzioni e manuali: | 1SDH000720R0001 |
| Dimensioni | |
| Larghezza prodotto: | 140mm |
| Altezza prodotto: | 150mm |
| Profondità prodotto: | 70mm |
| Peso netto prodotto: | 2.1kg |
