SCHNEIDER LC1D32F7 – Contattore TeSys LC1D 3P 32A
72,20€ (IVA esc.)

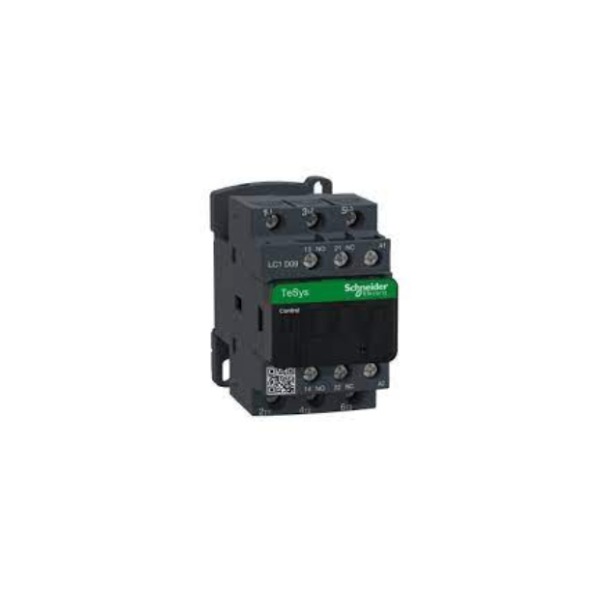

Immagine indicativa
2 disponibili
Descrizione
Contattore TeSys LC1D – 3 poli – AC3 440V 32 A – 110 V AC
| PRESENTAZIONE | |
| GAMMA PRODOTTO | TeSys Deca |
| TIPO DI PRODOTTO | Contattore |
| NOME DISPOSITIVO | LC1D |
| APPLICAZIONE CONTATTORE | Carico resistivo
Comando motore |
| CATEGORIA DI UTILIZZAZIONE | AC-1 AC-3 AC-4 AC-3e |
| NUMERO DI POLI | 3P |
| TENSIONE NOMINALE DI IMPIEGO [UE] | <= 690 V CA 25…400 Hz Circuito di potenza: <= 300 V DC Circuito di potenza: |
| CORRENTE NOMINALE DI IMPIEGO [IE] | 32 A (at <60 °C) at <= 440 V CA AC-3 for Circuito di potenza 50 A (at <60 °C) at <= 440 V CA AC-1 for Circuito di potenza 32 A (at <60 °C) at <= 440 V CA AC-3e for Circuito di potenza |
| [UC] TENSIONE DEL CIRCUITO DI CONTROLLO | 110 V CA 50/60 Hz |
| CARATTERISTICHE TECNICHE | |
| POTENZA MOTORE [KW] | 7,5 kW at 220…230 V CA 50/60 Hz (AC-3) 15 kW at 380…400 V CA 50/60 Hz (AC-3) 15 kW at 415…440 V CA 50/60 Hz (AC-3) 18,5 kW at 500 V CA 50/60 Hz (AC-3) 18,5 kW at 660…690 V CA 50/60 Hz (AC-3) 7,5 kW at 400 V CA 50/60 Hz (AC-4) 7,5 kW at 220…230 V CA 50/60 Hz (AC-3e) 15 kW at 380…400 V CA 50/60 Hz (AC-3e) 15 kW at 415…440 V CA 50/60 Hz (AC-3e) 18,5 kW at 500 V CA 50/60 Hz (AC-3e) 18,5 kW at 660…690 V CA 50/60 Hz (AC-3e) |
| POTENZA MOTORE HP | 2 cv a 115 V CA 50/60 Hz for 1 fase motore 5 cv a 230/240 V CA 50/60 Hz for 1 fase motore 10 cv a 200/208 V CA 50/60 Hz for 3 fasi motore 10 cv a 230/240 V CA 50/60 Hz for 3 fasi motore 20 cv a 460/480 V CA 50/60 Hz for 3 fasi motore 25 cv a 575/600 V CA 50/60 Hz for 3 fasi motore |
| CODICE COMPATIBILITÀ | LC1D |
| COMPOSIZIONE CONTATTO POLO | 3 NO |
| COMPATIBILITÀ CONTATTO | M2 |
| COPERTURA DI PROTEZIONE | Con |
| CATEGORIA DI SOVRATENSIONE | III |
| CORRENTE TERMICA CONVENZIONALE IN ARIA APERTA [ITH] | 10 A (at 60 °C) for circuito segnalazione 50 A (at 60 °C) for Circuito di potenza |
| CAPACITÀ DI INTERRUZIONE NOMINALE | 550 A at 440 V for Circuito di potenza conforme a IEC 60947 |
| POTERE DI CHIUSURA NOMINALE IRMS | 140 A CA for circuito segnalazione conforme a IEC 60947-5-1 250 A DC for circuito segnalazione conforme a IEC 60947-5-1 550 A at 440 V for Circuito di potenza conforme a IEC 60947 |
| CORRENTE NOMINALE AMMISSIBILE DI BREVE DURATA [ICW] | 260 A 40 °C – 10 è per Circuito di potenza 430 A 40 °C – 1 è per Circuito di potenza 60 A 40 °C – 10 min per Circuito di potenza 138 A 40 °C – 1 min per Circuito di potenza 100 A – 1 s for circuito segnalazione 120 A – 500 ms per circuito segnalazione 140 A – 100 ms per circuito segnalazione |
| CALIBRO DEL FUSIBILE ASSOCIATO | 10 A gG per circuito segnalazione conforme a IEC 60947-5-1 40 A gG a <= 690 V coordinamento Tipo 1 per Circuito di potenza 25 A gG a <= 690 V coordinamento Tipo 2 per Circuito di potenza |
| IMPEDENZA MEDIA | 2 mOhm – Ith 50 A 50 Hz per Circuito di potenza |
| DISSIPAZIONE DI POTENZA PER POLO | 2 W AC-3 5 W AC-1 2 W AC-3e |
| TENSIONE NOMINALE DI ISOLAMENTO [UI] | 690 V conforme a IEC 60947-4-1 Circuito di potenza: 600 V CSA certificato Circuito di potenza: 600 V UL certificato Circuito di potenza: 690 V conforme a IEC 60947-1 circuito segnalazione: 600 V CSA certificato circuito segnalazione: 600 V UL certificato circuito segnalazione: |
| CATEGORIA DI SOVRATENSIONE | III |
| GRADO DI INQUINAMENTO | 3 |
| TENSIONE NOMINALE DI TENUTA AGLI IMPULSI [UIMP] | 6 kV conforme a IEC 60947 |
| LIVELLO DI AFFIDABILITÀ SICUREZZA | B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1 B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1 |
| DURATA MECCANICA | 15 Mcicli |
| DURATA ELETTRICA | 1,65 Mcicli 32 A AC-3 a Ue <= 440 V 1,4 Mcicli 50 A AC-1 a Ue <= 440 V 1,65 Mcicli 32 A AC-3e a Ue <= 440 V |
| TECNOLOGIA BOBINA | Senza modulo soppressore integrato |
| LIMITI TENSIONE CIRCUITO DI CONTROLLO | 0,3…0,6 Uc -40…70 °C diseccitazione CA 50/60 Hz 0,8…1,1 Uc -40…60 °C operativo CA 50 Hz 0,85…1,1 Uc -40…60 °C operativo CA 60 Hz 1…1.1 Uc 60…70 °C operativo CA 50/60 Hz |
| POTENZA DI SPUNTO IN VA | 70 VA 60 Hz 0,75 20 °C) 70 VA 50 Hz 0,75 20 °C) |
| ASSORBIMENTO POTENZA DI MANTENIMENTO VA | 7,5 VA 60 Hz 0,3 20 °C) 7 VA 50 Hz 0,3 20 °C) |
| DISSIPAZIONE DI CALORE | 2…3 W a 50/60 Hz |
| TEMPO DI FUNZIONAMENTO | 12…22 ms chiusura 4…19 ms apertura |
| TASSO OPERATIVO MASSIMO | 3600 cicli/h a <60 °C |
| CONNESSIONI / MORSETTI | Circuito di controllo: morsetti di fissaggio a vite 1 1…4 mm² -rigidità di cavo: flessibile senza estremità cavo Circuito di controllo: morsetti di fissaggio a vite 2 1…4 mm² rigidità di cavo -: flessibile senza estremità cavo Circuito di controllo: morsetti di fissaggio a vite 1 1…4 mm² – rigidità di cavo: flessibile con estremità cavo Circuito di controllo: morsetti di fissaggio a vite 2 1…2,5 mm² -rigidità di cavo: flessibile con estremità cavo Circuito di controllo: morsetti di fissaggio a vite 1 1…4 mm² -rigidità di cavo: solido senza estremità cavo Circuito di controllo: morsetti di fissaggio a vite 2 1…4 mm² -rigidità di cavo: solido senza estremità cavo Circuito di potenza: morsetti di fissaggio a vite 1 2,5…10 mm² -rigidità di cavo: flessibile senza estremità cavo Circuito di potenza: morsetti di fissaggio a vite 2 2,5…10 mm² – rigidità di cavo: flessibile senza estremità cavo Circuito di potenza: morsetti di fissaggio a vite 1 1…10 mm² -rigidità di cavo: flessibile con estremità cavo Circuito di potenza: morsetti di fissaggio a vite 2 1,5…6 mm² -rigidità di cavo: flessibile con estremità cavo Circuito di potenza: morsetti di fissaggio a vite 1 1,5…10 mm² -rigidità di cavo: solido senza estremità cavo Circuito di potenza: morsetti di fissaggio a vite 2 2,5…10 mm² -rigidità di cavo: solido senza estremità cavo |
| COPPIA DI SERRAGGIO | Circuito di controllo: 1,7 Nm – su morsetti di fissaggio a vite – con cacciavite piatto Ø 6 mm Circuito di controllo: 1,7 Nm – su morsetti di fissaggio a vite – con cacciavite Philips No 2 Circuito di potenza: 2,5 Nm – su morsetti di fissaggio a vite – con cacciavite piatto Ø 6 mm Circuito di potenza: 2,5 Nm – su morsetti di fissaggio a vite – con cacciavite Philips No 2 Circuito di controllo: 1,7 Nm – su morsetti di fissaggio a vite – con cacciavite poziori No 2 Circuito di potenza: 2,5 Nm – su morsetti di fissaggio a vite – con cacciavite poziori No 2 |
| COMPOSIZIONE CONTATTO AUSILIARIO | 1 NO + 1 NC |
| TIPO CONTATTI AUSILIARI | Tipo con collegamento meccanico 1 NO + 1 NC conforme a IEC 60947-5-1 tipo contatto a specchio 1 NC conforme a IEC 60947-4-1 |
| FREQUENZA CIRC. SEGNALAZIONE | 25…400 Hz |
| TENSIONE MINIMA DI COMMUTAZIONE | 17 V for circuito segnalazione |
| CORRENTE MINIMA DI COMMUTAZIONE | 5 mA per circuito segnalazione |
| RESISTENZA DI ISOLAMENTO | > 10 MOhm for circuito segnalazione |
| TEMPO DI NON SOVRAPPOSIZIONE | 1,5 ms alla disattivazione tra contatto NC e NO 1,5 ms all’attivazione tra contatto NC e NO |
| INSTALLAZIONE | Piastra Sbarra |
| AMBIENTE | |
| NORME DI RIFERIMENTO | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1 |
| CERTIFICAZIONI PRODOTTO | GOST BV LROS (Lloyds Register of shipping) RINA CCC DNV UL CSA GL “UKCA” |
| GRADO DI PROTEZIONE IP | IP20 Lato frontale conforme a IEC 60529 |
| TRATTAMENTO DI PROTEZIONE | TH conforme a IEC 60068-2-30 |
| TENUTA CLIMATICA | Conforme a IACS E10 esposizione al calore umido conforme a IEC 60947-1 Annex Q categoria D esposizione al calore umido |
| TEMPERATURA AMMESSA VICINO AL DISPOSITIVO | -40…60 °C 60…70 °C con declassamento |
| ALTITUDINE DI FUNZIONAMENTO | 0…3000 m |
| RESISTENZA AL FUOCO | 850 °C conforme a IEC 60695-2-1 |
| TENUTA AL FUOCO | V1 conforme a UL 94 |
| ROBUSTEZZA MECCANICA | Vibrazioni contattore aperto (2 Gn, 5…300 Hz) Vibrazioni contattore chiuso (4 Gn, 5…300 Hz) Urti contattore chiuso (15 Gn per 11 ms) Urti contattore aperto (8 Gn per 11 ms) |
| ALTEZZA | 85 mm |
| LARGHEZZA | 45 mm |
| PROFONDITÀ | 92 mm |
| PESO PRODOTTO | 0,375 kg |
| GARANZIA | 18 mesi |
Informazioni aggiuntive
| Peso | 0,500 kg |
|---|---|
| Dimensioni | 92 × 45 × 85 mm |
| N° poli |
