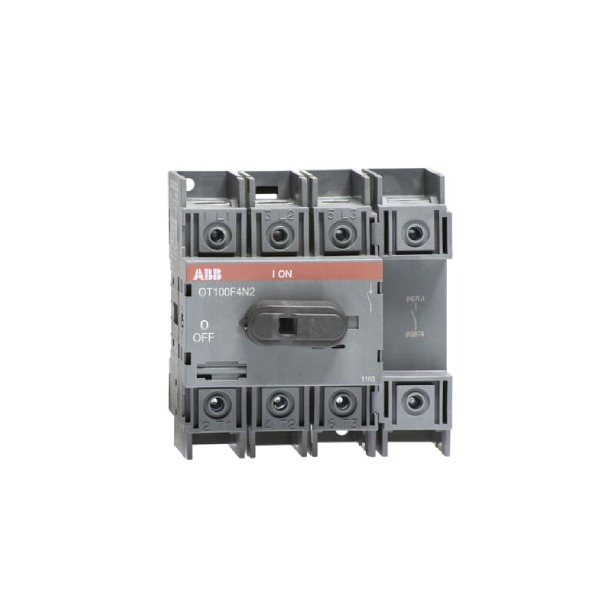

ABB EE 277 8 – Interruttore sezionatore 4P 100A

76,20 (IVA esc.)

Immagine indicativa

1 disponibili

Descrizione

Interruttore sezionatore 4P 100A

CARATTERISTICHE TECNICHE
Tipo: OT100F4N2
ID prodotto: 1SCA105018R1001
EAN: 6417019391496
Descrizione:  La gamma di interruttori di manovra-sezionatori OT è adatta per vari tipi applicazioni, fra cui sezionatore generale di macchina, distribuzione dell’energia, centri di controllo motorio o impianti fotovoltaici. Riduzione dei tempi e dei costi di installazione e degli ingombri Gli apparecchi possono essere installati in qualsiasi direzione. Le diverse opzioni di montaggio, la struttura modulare e l’ampia gamma di accessori rendono l’installazione estremamente flessibile. Migliore utilizzabilità Sezionatori di terra appositamente integrati con possibilità di montaggio a pavimento e comando ruotato di 90°. Tempo di progettazione ridotto Modelli con ampia distanza di fase studiati per una disposizione standard delle sbarre dei quadri. Alte prestazioni Gli interruttori di manovra-sezionatori OT possono essere utilizzati nelle applicazioni più critiche.
Corrente nominale di funzionamento AC-21A (Ie): (380 … 415 V) 100 A

(500 V) 100 A

(690 V) 100 A

Corrente nominale di funzionamento AC-22A (Ie): (380 … 415 V) 100 A

(500 V) 100 A

(690 V) 100 A

Corrente nominale di funzionamento AC-23A (Ie): (380 … 415 V) 80 A

(500 V) 60 A

(690 V) 40 A

Corrente nominale di funzionamento AC-23a (Pe): 220 … 240 V) 22 kW

(400 … 415 V) 37 kW

(500 V) 37kW

(690 V) 37kW

Corrente termica convenzionale in aria libera (Ith): q = 40 °C 40 A
Corrente termica convenzionale (Ithe): Completamente Chiuso 115 A
Tensione di tenuta ad impulso (Uimp): 8 kV
Tensione nominale di isolamento (Ui): secondo IEC/EN 60664-1 750 V
Tensione nominale di funzionamento: Circuito Principale 750 V
Potere nominale di chiusura su cortocircuito (Icm): (690 V) 3.6kA
Corrente nominale ammissibile di breve durata (Icw): per 1 s 2.5 kA
Corrente nominale di cortocircuito condizionale (Inc): (125 A fusibile, ≤415V) 50 kA

(125 A fusibile, 690 V) 10 kA

(63 A fusibile, 690 V) 50 kA

Perdita di potenza: a Condizioni Operative Nominali per Polo 4.0 W
Grado di inquinamento: 3
Tipo di maniglia: Manopola

Maniglia e Albero non inclusi

Comando: Meccanismo sulla parte superiore dell’interruttore
Distanza tra le fasi: Standard
Posizione dei terminali linee: Dall’alto verso l’alto, dal basso verso l’esterno

Dal basso verso l’interno – Dall’alto verso l’esterno

Modalità operativa:  Manovra frontale
Norme di riferimento: IEC 60947-3 / UL 98 / CSA C22.2 No. 4
Funzioni speciali: No
Tipo di montaggio: Montaggio su base
Numero di poli: 4
Sezione cavo: Cu10 … 70 mm²
Grado di protezione: Davanti IP20
Tipo di morsetto: Terminali a vite
Coppia di serraggio: secondo IEC 60947-1 6 N·m
Durata meccanica: 20000
Tipo di blocco: No
DATI AMBIENTALI
Informazioni ambientali: 1SCC301264D0201
Legge sul controllo delle sostanze tossiche – TSCA: 1SCC011025D0201
DIMENSIONI
Larghezza: 96.5 mm
Altezza: 100mm
Profondità: 74mm
Peso prodotto: 0.49 kg

Informazioni aggiuntive

Peso 0,800 kg
Dimensioni 74 × 96,5 × 100 mm
