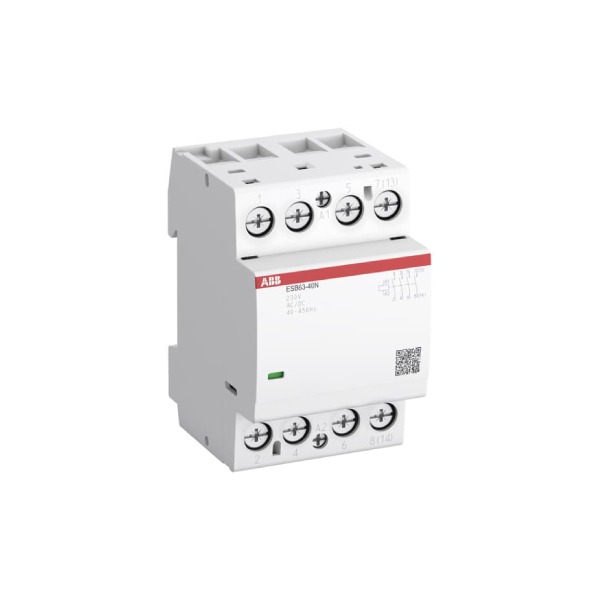

ABB ESB6340N06 – Contattore modulare 63A 4NO-0NC 230V
107,10€ (IVA esc.)
Immagine indicativa
3 disponibili
Descrizione
Contattori Modulari (NO) 63 A – 4 NO – 0 NC – 230 V – Circuito di Controllo 400 Hz
| CARATTERISTICHE TECNICHE | |
| Tipo: | ESB63-40N-06 |
| ID prodotto: | 1SAE351111R0640 |
| Codice EAN: | 4013614519239 |
| Descrizione: | ESB63-40N-06 Contattori Modulari (NO) 63 A – 4 NO – 0 NC – 230 V – Circuito di Controllo 400 Hz |
| Scheda tecnica: | 2CDC103051C0201 |
| Istruzioni e manuali: | 2CDC103043M6801 |
| DIMENSIONI | |
| Larghezza: | 54 mm |
| Altezza: | 85 mm |
| Profondità: | 65 mm |
| Peso netto prodotto: | 0.405 kg |
| DATI TECNICI | |
| Tensione nominale di funzionamento: | Circuito Principale 220 V DC Circuito Principale 400 V AC |
| Tensione nominale circuito di controllo (Uc): | 230 V |
| Frequenza nominale (f): | Circuito di Controllo 400 Hz Circuito di Controllo 50 Hz Circuito di Controllo 60 Hz Circuito di Controllo DC Circuito Principale 50 Hz Circuito Principale 60 Hz Circuito Principale DC |
| Corrente nominale di funzionamento AC-1 (Ie): | (NO) 63 A |
| Corrente nominale di funzionamento AC-3 (Ie): | (230 V) Monofase, NO 30 A (400 V) Tre Fasi, NO 30 A |
| Corrente nominale di funzionamento AC-1 (Pe): | (230 V) Monofase, NO 14.5 kW (400 V) Tre Fasi, NO 43.6 kW |
| Corrente nominale di funzionamento AC-3 (Pe): | (230 V) Monofase, NO 5 kW (400 V) Tre Fasi, NO 15 kW |
| Corrente nominale di funzionamento AC-7a (Ie): | (NO) 63 A |
| Corrente nominale di funzionamento AC-7b (Ie): | (230 V) Monofase, NO 30 A (400 V) Tre Fasi, NO 30 A |
| Corrente nominale di funzionamento AC-7b (Pe): | (230 V) Monofase, NO 5 kW (400 V) Tre Fasi, NO 15 kW |
| Sezioni dei cavi-circuito principale: | Flessibile con ghiera 1x 1.5 … 16 mm²
Flessibile con ghiera 2x 1.5 … 10 mm² Flessibile con ghiera isolata 2x 1.5 … 10 mm² Flessibile 2x 1.5 … 10 mm² Flessibile 1x 1.5 … 16 mm² Rigida 1x 1.5 … 25 mm² Rigida 2x 1.5 … 10 mm² |
| Sezioni dei cavi-circuito di controllo: | Flessibile con ghiera 1x 0.75 … 2.5 mm²
Flessibile con ghiera 2x 0.75 … 1.0 mm² Flessibile con ghiera isolata 1x 0.75 … 2.5 mm² Flessibile con ghiera isolata 2x 0.75 … 1 mm² Flessibile 1x 1 … 4.0 mm² Flessibile 2x 1 … 2.5 mm² Rigida 1x 1 … 4 mm² Rigida 2x 1 … 2.5 mm² |
| Numero di poli: | 4 |
| Grado di protezione: | IP20 |
| Coppia di serraggio: | Control Circuit 0.9 N·m Circuito Principale 2.5 N·m |
| Lunghezza di spelatura cavo: | Circuito di Controllo 7 mm Circuito Principale 13 mm |
| Durata elettrica: | AC-1 (NO) 100000 ciclo (i) AC-3 (NO) 240000 ciclo (i) AC-7a (NO) 100000 ciclo (i) AC-7b (NO) 240000 ciclo (i) |
| Durata meccanica: | 1000000 ciclo (i) |
| Norme di riferimento: | IEC/EN 60947-5-1 |
| Numero di contatti ausiliari NC: | 0 |
| Numero di contatti ausiliari NA: | 0 |
| Numero di contatti principali NC: | 0 |
| Numero di contatti principali NA: | 4 |
| Larghezza in numero di intervalli modulari: | 3 |
| Grado di inquinamento: | 3 |
| Norme di riferimento: | IEC/EN 60947-1 IEC/EN 60947-4-1 IEC/EN 61095 UL 60947-1 UL 60947-4-1 |
| REPARTO TECNICO UL/CSA | |
| Massima tensione di funzionamento UL/CSA: | Circuito Principale 480 V AC |
| Sezioni dei cavi circuito principale UL/CSA | Solid 16-4 AWG Stranded 16-4 AWG |
| Sezioni dei cavi circuito di controllo UL/CSA: | Solid 16-10 AWG Stranded 16-10 AWG |
| Coppia di serraggio UL/CSA: | Control Circuit 8 in·lb
Circuito Principale 20 in·lb |
| DATI AMBIENTALI | |
| Temperatura ambiente: | In funzione -25 … +55 °C
In magazzino -40 … +80 °C |
| Massima altitudine d’esercizio permessa: | 2000 m |
| Resistenza agli urti secondo IEC 60068-2-27: | 11 ms Pulse 15g |
Informazioni aggiuntive
| Peso | 0,500 kg |
|---|---|
| Dimensioni | 65 × 54 × 85 mm |
| N° poli |
