ABB S602044 – Interruttore magnetotermico 4P 32A K
92,70€ (IVA esc.)

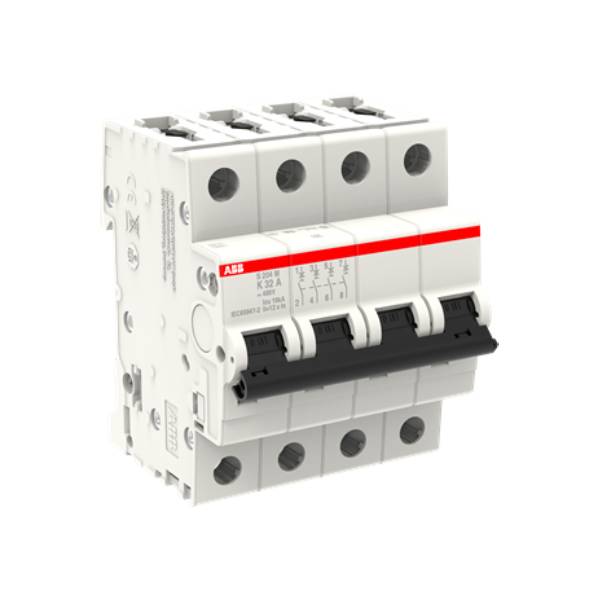

Immagine indicativa
1 disponibili
Descrizione
Interruttore magnetotermico 4P 32A curva K
| CARATTERISTICHE TECNICHE | |
| Tipo: | S204M-K32 |
| ID prodotto: | 2CDS274001R0537 |
| EAN: | 4016779602044 |
| Descrizione prodotto: | Gli interruttori magnetotermici System pro M compact S200 proteggono le installazioni da sovraccarichi e corto circuiti, assicurando affidabilità e sicurezza nelle operazioni. Sono disponibili in diverse caratteristiche (B, C, D, K, Z), configurazioni (1P, 2P, 3P, 4P), potere di interruzione (fino a 25 kA a 230/400 V CA ) e correnti nominali (fino a 100 A). Tutti gli interruttori magnetotermici della gamma S200 sono conformi alle norme CEI-EN 60898-1, CEI- EN 60947-2 e UL1077 e CSA 22.2 No. 235 (eccetto la versione 4,5kA), consentendo l’uso per applicazioni residenziali, commerciali e industriali. Associabili ai blocchi differenziali serie DDA 200 |
| CARATTERISTICHE TECNICHE | |
| Norme di riferimento: | CSA 22.2 No. 235
IEC/EN 60947-2 UL 1077 |
| Caratteristica di intervento: | K |
| Tensione nominale di funzionamento: | secondo IEC 60898-1 400 V AC
secondo IEC 60898-1 400 V secondo IEC 60947-2 440 V AC |
| Tensione di funzionamento: | Massimo (Incl. Tolleranza) 440 V AC
Minimo 12 V AC Minimo 12 V DC |
| Tensione nominale di isolamento (Ui): | secondo IEC/EN 60664-1 440 V |
| Tensione di tenuta ad impulso (Uimp): | 4 kV
a 2000 m 5 kV al livello del mare 6.2 kV |
| Tensione prova dielettrica: | 50/60 Hz, 1 min: 2 kV |
| Tipo di tensione d’ingresso: | AC/DC |
| Corrente nominale (In): | 32 A |
| Potere nominale di cortocircuito: | (AC) 10 kA
(DC) 10 kA (230 V AC) 10 kA (400 V AC) 10 kA (400 V) 10 kA |
| Potere di cortocircuito estremo nominale (Icu): | (230 V AC) 25 kA
(400 V AC) 15 kA (440 V AC) 15 kA (230 V) 25 kA (400 V) 15 kA |
| Corrente nominale di cortocircuito condizionale (Inc): | (230 V) 15 kA
(400 V) 25 kA |
| Potere di cortocircuito di servizio nominale (Ics): | (230 V AC) 7.5 kA |
| Frequenza nominale (f): | 50 / 60 Hz |
| Perdita di potenza: | 14.4 W
a Condizioni Operative Nominali per Polo 3.6 W |
| Collegamento tensione di alimentazione: | Arbitrario |
| Indicazione posizione contatto: | Rosso ON / Verde OFF |
| Classe limitazione energia: | 3 |
| Resistenza meccanica: | 20000 ciclo (i) |
| Numero di poli protetti: | 4 |
| Numero di poli: | 4 |
| Categoria di sovratensione: | III |
| Coppia di serraggio: | 2.8 N·m |
| Tipo di morsetto a vite: | Terminale di sollevamento a cilindro bidirezionale a prova di errore |
| Siglatura attuatore: | I / O |
| Materiale attuatore: | Gruppo di isolamento II, nero, sigillabile |
| Posizione di montaggio: | Qualsiasi |
| Cacciavite raccomandato: | Pozidriv 2 |
| Capacità di connessione: | Sbarra 10 / 10 mm²
Flessibile con Ghiera 0,75…25 mm² Flessibile 0,75…25 mm² Flessibile 0,75…25 mm² Rigido 0,75…35 mm² Rigido 0,75…35 mm² A trefolo 0,75 … 35 mm² |
| Dimensioni installazione: | secondo DIN 43880 1 |
| Tipo di morsetto: | Terminali a vite |
| DATI AMBIENTALI | |
| Temperatura ambiente: | In funzione -25 … +55 °C
In magazzino -40 … +70 °C |
| Temperatura di riferimento aria ambiente: | 30 °C |
| Grado di protezione: | IP20
IP40 Custodia con coperchio IP40 |
| Grado di inquinamento: | 3 |
| Condizioni ambientali: | 28 cicli
con 55 °C / 90-96 % e 25 °C / 95-100 % |
| Resistenza alle vibrazioni secondo IEC 60068-2-6: | 20 Cicli con Carico 0,8 In: 5g 5…150…5 Hz |
| Resistenza agli urti secondo IEC 60068-2-27: | 25g 2 shocks 13 ms |
| DIMENSIONI | |
| Larghezza in numero di intervalli modulari: | 4 |
| Larghezza prodotto: | 70 mm |
| Altezza prodotto: | 88 mm |
| Profondità prodotto: | 69 mm |
| Peso netto prodotto: | 0.5 kg |
| Peso netto polo: | 0.125 kg |
| Profondità integrata (t2): | 69 mm |
Informazioni aggiuntive
| Peso | 1 kg |
|---|---|
| Dimensioni | 69 × 70 × 88 mm |
| N° poli | |
| Corrente nominale | |
| Curva |
