Descrizione

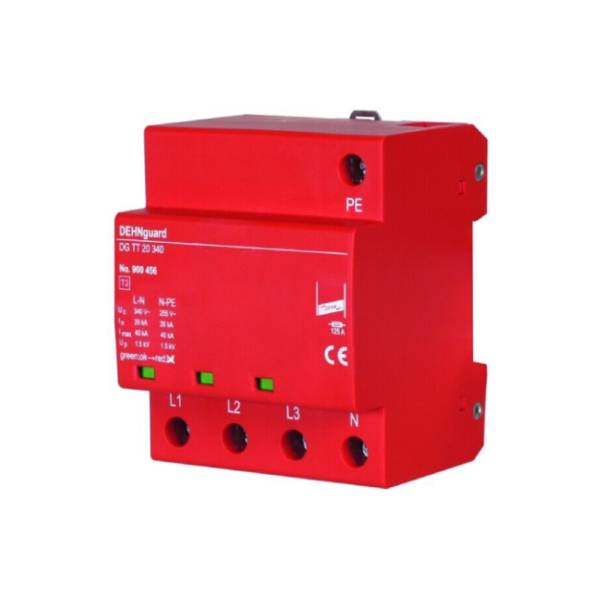

Limitatore di sovratensioni per l’impiego in sistemi TT e TNS
| SPD secondo EN 61643-11 / … IEC 61643-11 | Tipo 2 / Class II |
| Rete elettrica | trifase TT / TN |
| Tensione nominale AC (UN ) | 230 / 400 V (50 / 60 Hz) |
| Tensione massima continuativa AC [L-N] (UC ) | 340 V (50 / 60 Hz) |
| Tensione massima continuativa AC [N-PE] (UC ) | 255 V (50 / 60 Hz) |
| Capacità di estinzione corrente susseguente di rete [N-PE] (Ifi ) | 100 A |
| Corrente impulsiva nominale di scarica (8/20) [L-N] (In ) | 20 kA |
| Corrente impulsiva nominale di scarica (8/20) [N-PE] (In ) | 20 kA |
| Corrente impulsiva max. di scarica (8/20) [L-N] (Imax ) | 40 kA |
| Corrente impulsiva max. di scarica (8/20) [N-PE] (Imax ) | 40 kA |
| Livello di protezione (UP ) | ≤ 1,5 kV |
| Corrente sul conduttore di protezione (IPE ) | ≤ 5 µA |
| Tempo d’intervento [L-N] (tA ) | ≤ 25 ns |
| Tempo d’intervento [N-PE] (tA ) | ≤ 100 ns |
| Protezione max. da sovraccorrente in rete | 125 A gG |
| Tenuta al corto circuito con protezione da sovracorrente max. in rete (ISCCR ) | 25 kAeff |
| Tensione TOV [L-N] – caratteristica (UT ) | 335 V / 5 sec. – tenuta |
| Tensione TOV [L-N] – caratteristica (UT ) | 440 V / 120 min. – sicurezza |
| Tensione TOV [N-PE] – caratteristica (UT ) | 1200 V / 200 ms – tenuta |
| Temperatura d’esercizio | -40 °C … +80 °C |
| Indicazione di funzionamento/guasto | verde/rosso |
| Numero delle porte | 1 |
| Sezione di collegamento rigido/flessibile (min.) | 2,5 mm2 |
| Sezione di collegamento rigido/flessibile (max.) | 25 mm2 / 16 mm2 |
| Montaggio su | guida profilata 35 mm secondo EN 60715 |
| Materiale custodia | termoplastico, colore rosso, UL 94 V-0 |
| Luogo di montaggio | all’interno |
| Grado di protezione | IP 20 |
| Dimensioni di montaggio | 4 unità, DIN 43880 |
| Omologazioni | KEMA, CQC |
| Peso prodotto | 293 g |
Informazioni aggiuntive
| Peso | 0,600 kg |
|---|---|
| Dimensioni | 72 × 58 × 87 mm |
