DEHN 952565 – Scaricatore di tensione DC 1000V per sistemi PV

48,00 (IVA esc.)

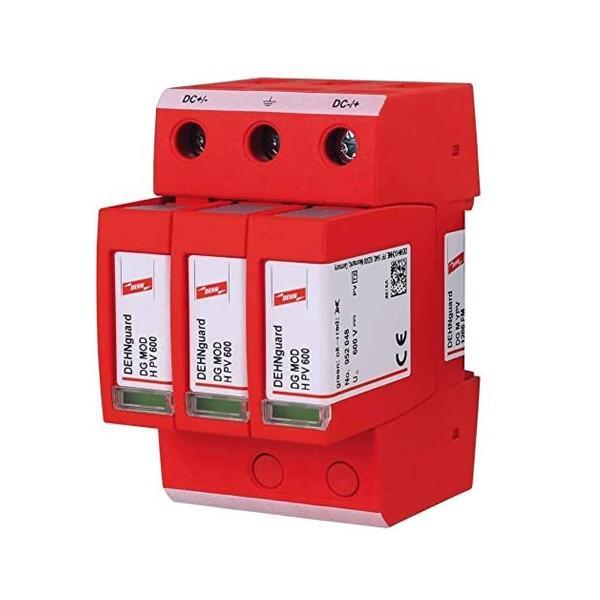

Immagine indicativa

9 disponibili (ordinabile)

Descrizione

DG M YPV 1200 FM, limitatore di sovratensione modulare, multipolare, per impianti fotovoltaici con contatto di telesegnalamento (FM) per il controllo a distanza (contatto a scambio pulito).

  • Unità completa pronta per il cablaggio costituita da elemento di base e modulo di protezione innestati
  • Circuito a Y resistente ai guasti con tre varistori a prestazione elevata, evita il danneggiamento della protezione da sovratensione in caso di guasto all’isolamento nel circuito del generatore
  • Provato secondo EN 50539-11
  • Elevata sicurezza del monitoraggio attraverso dispositivo di sezionamento “Thermo-Dynamik-Control”
  • Visualizzazione del guasto tramite la marcatura rossa nel frontalino
  • Utilizzabile secondo IEC 60364-7-712 “realizzazione di impianti elettrici utilizzatori fotovoltaici”

SPD conforme alla norma EN 50539-11: Tipo 2

Coordinamento energetico verso l’apparecchio terminale (≤ 10 m): Tipo 2 + Tipo 3

Tensione max FV (UCPV): 1170 V

Tenuta al corto circuito (ISCPV): 10 kA

Corrente impulsiva massima di scarica (8/20 µs) (Itotal): 40 kA

Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) –> PE] (In): 20 kA

Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) –> PE] (Imax): 40 kA

Livello di protezione (UP): ≤ 4 kV

Tempo d’intervento (tA): ≤ 25 ns

Temperatura di esercizio: -40 °C … +80 °C

Indicazione di funzionamento/guasto: verde/rosso

Numero di porte: 1

Sezione di collegamento (min.): 1,5 mm2 rigido / flessibile

Sezione di collegamento (max.): 35 mm2 semirigido / 25 mm2 flessibile

Montaggio su profilato 35 mm secondo EN 60715

Materiale involucro termoplastico, colore rosso, UL 94 V-0

Installazione all’interno

Grado di protezione: IP 20

Dimensioni d’ingombro 3 unità, DIN 43880

Omologazioni: UL, KEMA

Contatto di segnalamento FM / tipo di contatto scambio

PoTere di commutazione AC 250 V / 0,5 A

Potere di commutazione DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A

Sezione di collegamento contatti FM max. 1,5 mm2 rigido/ flessibile

Informazioni aggiuntive

Peso 0,400 kg
