LOVATO BFK3800A400 – Contattore per rifasamento 30kVAr 3P
125,17€ (IVA incl.)

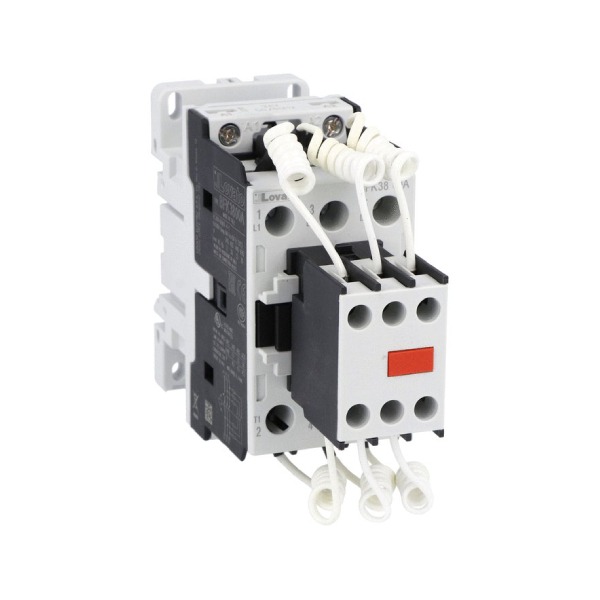

Immagine indicativa
5 disponibili
Descrizione
Contattore per rifasamento con circuito di comando in AC, tipo BFK (resistenze limitatrici comprese), potenza massima di impiego 400V = 30kvar, bobina 400VAC 50/60Hz
| Tipologia di prodotto: | Contattori per rifasamento con circuito di comando in AC |
| Numero di poli: | 3P |
| Tipologia bobina: | Bobina AC 50/60Hz |
| Tensione bobina [V]: | 400 |
| Potenza IEC a 400V [kvar]: | 30 |
| Fissaggio: | A vite / guida DIN 35mm |
| CARATTERISTICHE DEI CONTATTI | |
| Tensione nominale di isolamento IEC/EN | 690 V |
| Tensione nominale di tenuta ad impulso (Uimp) | 6 kV |
| Frequenza di impiego | Min 25 Hz
Max 400 Hz |
| Corrente convenzionale termica in aria libera Ith IEC | 56 A |
| Potenza nominale AC-6b (T≤40°C) | 230V – 17 kvar
400V – 30kvar 440…480V – 33kvar 690V – 36kvar |
| Corrente di breve durata ammissibile 10s (IEC/EN 60947-1) | 320 A |
| Fusibile di protezione | gG (IEC) – 63 A |
| Potere di chiusura (valore efficace) | 380 A |
| Potere di apertura alla tensione | ≤440V – 304A
500V – 240A 690V – 192A |
| Resistenza per polo (valore medio) | mΩ 2 |
| Potenza dissipata per polo (valori medi) | Ith W 6 |
| Coppia di serraggio terminali | min Nm 2.5
max Nm 3 min Ibin 1.8 max Ibin 2.2 |
| Coppia di serraggio terminali bobina | min Nm 0.8
max Nm 1 min Ibin 0.59 max Ibin 0.74 |
| Numero max conduttori installabili contemporaneamente | Nr. 2 |
| SEZIONE CONDUTTORI:
AWG/Kcmil |
Max 6 |
| Flessibili senza terminale | min mm² 2.5
max mm² 16 |
| Flessibili con terminale | min mm² 1
max mm² 10 |
| Flessibile con terminale a forcella | min mm² 1
max mm² 10 |
| Protezione terminali di potenza secondo IEC/EN 60529 | IP20 – cablato |
| CARATTERISTICHE MECCANICHE | |
| Posizione di montaggio | Normale Piano verticale
Ammessa ±30° |
| Peso prodotto | 400 g |
| Sezione dei conduttori AWG/kcmil | Max 6 |
| Manovre | |
| Durata meccanica | Cicli 20000000 |
| Durata elettrica | Cicli 1400000 |
| INFORMAZIONI RELATIVE ALLA SICUREZZA | |
| Livello di performaceB10d secondo EN/ISO 13849-1 | Carico nominale cicli 400000
A vuoto cicli 20000000 |
| Compatibilità EMC secondo EN 60947-1 | Si |
| Comando bobina AC | |
| Tensione nominale a 50/60Hz | 400 V |
| Limiti di funzionamento | |
| Bobina a 50/60Hz alimentata a 50Hz | Chiusura min %Us 80
max %Us 110 |
| Rilascio | min %Us 20
max %Us 55 |
| Assorbimento medio a 20°C | |
| Bobina a 50/60Hz alimentata a 50Hz | Spunto VA 75
Servizio VA 9 |
| Bobina a 50/60Hz alimentata a 60Hz | Spunto VA 70
Servizio VA 7 |
| Dissipazione a ≤20°C 50Hz | 2.5 w |
| FREQUENZA MASSIMA DEI CICLI | |
| Manovra meccanica | Cicli h 3600 |
| DATI TECNICI UL | |
| General USE | Contattore AC A 56 |
| CONDIZIONI AMBIENTALI | |
| Temperatura | Temperatura di impiego min °C -50
max °C 70 |
| Temperatura di stoccaggio | min °C -60
max °C 80 |
| TOLLERANZE E PROTEZIONI | |
| Grado di inquinamento | 3 |
| Classificazione ETIM | |
| ETIM 8.0 | EC001079 – Contattore capacitivo |
