LOVATO BFK8000A230 – Contattori per rifasamento 50kVAr 3P
313,54€ (IVA incl.)

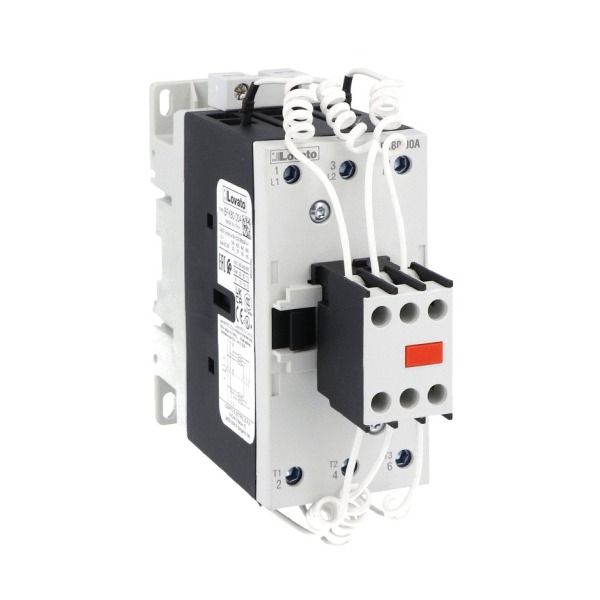

Immagine indicativa
2 disponibili
Descrizione
Contattore per rifasamento con circuito di comando in AC, tipo BFK (resistenze limitatrici comprese), potenza massima di impiego 400V = 50kvar, bobina 230VAC 50/60Hz
| CARATTERISTICHEÂ DEI CONTATTORI | |
| Denominazione del prodotto | Â Contattori per rifasamento |
| Numero di poli | 3P |
| Tipologia bobina: | Bobina AC 50/60Hz |
| Tensione bobina [V]: | 230 |
| Potenza IEC a 400V [kvar]:Â | Â 50 |
| Fissaggio: | A vite / guida DIN 35mm |
| Tensione nominale di isolamento IEC/EN | 690 V |
| Tensione nominale di tenuta ad impulso (Uimp) | Kv 8 |
| Frequenza di impiego | min        Hz          25
max       Hz          400 |
| Corrente convenzionale termica in aria libera Ith IEC | A 115 |
| Potenza nominale AC-6b (T≤40°C) | 230V     kvar       30
400V     kvar       50 440…480V          kvar       56 690V     kvar       65 |
| Corrente di breve durata ammissibile 10s (IEC/EN 60947-1) fusibile di protezione | A 640 |
| gG (IEC)Â Â Â Â Â Â Â Â Â | 125 A |
| Potere di chiusura (valore efficace) | A 800 |
| Potere di apertura alla tensione | ≤440V   A            640
500VÂ Â Â Â Â AÂ Â Â Â Â Â Â Â Â Â Â Â 625 690VÂ Â Â Â Â AÂ Â Â Â Â Â Â Â Â Â Â Â 456 |
| Resistenza per polo (valore medio) | mΩ        0.6 |
| Potenza dissipata per polo (valori medi) | Ith          W           7.9 |
| Coppia di serraggio terminali | min        Nm        4
max       Nm        5 min        Ibin        2.95 max       Ibin        3.69 |
| Coppia di serraggio terminali bobina | min        Nm        0.8
max       Nm        1 min        Ibin        0.8 max       Ibin        0.74 |
| Numero max conduttori installabili contemporaneamente
Sezione dei conduttori |
Nr. 2 |
| AWG/Kcmil | Max 2 |
| Flessibili senza terminale | min        mm²      1.5
max       mm²      35 |
| Flessibili con terminale | min        mm²      1.5
max       mm²      35 |
| Protezione terminali di potenza secondo IEC/EN 60529 | IP20 front |
| CARATTERISTICHE MECCANICHE | |
| Posizione di montaggio | Normale                              Piano verticale
Ammessa                            ±30° |
| Peso prodotto | 1090 g |
| Sezione dei conduttori
Sezione dei conduttori AWG/kcmil |
Max 2 |
| MANOVRE | |
| Durata meccanica | Carico nominale cicli 15000000 |
| DURATA ELETTRICA | Cicli 400000 |
| INFORMAZIONI DI SICUREZZA | |
| Performance level B10d secondo EN/ISO 13849-1 | Carico nominale cicli 400000
A vuoto cicli 15000000 |
| CompatibilitĂ EMC secondo EN 60947-1 | Si |
| Comando bobina AC | |
| Tensione nominale a 50/60Hz | 230 V |
| Limiti di funzionamento       Bobina a 50/60Hz alimentata a 50Hz | Chiusura min      %Us       80
max       %Us       110 |
| Rilascio                      | min        %Us       20
max       %Us       55 |
| Assorbimento medio a 20°C | |
| Bobina a 50/60Hz alimentata a 50Hz | Spunto  VA         210
Servizio VAÂ Â Â Â Â Â Â Â Â 15 |
| Bobina a 50/60Hz alimentata a 60Hz | Spunto  VA         195
Servizio VAÂ Â Â Â Â Â Â Â Â 13 |
| Bobina a 60Hz alimentata a 60Hz | Spunto  VA         210
Servizio VAÂ Â Â Â Â Â Â Â Â 15 |
| Dissipazione a ≤20°C 50Hz | 5 w |
| Frequenza massima dei cicli | |
| Manovra meccanica | cicli/h    3600 |
| Tempi medi con comando a Us | in AC
Chiusura NA min        ms         12 max       ms         28 Rilascio NA min        ms         8 max       ms         22 |
| In DC | Chiusura NA
min        ms         40 max       ms         85 Rilascio NA min        ms         20 max       ms         55 |
| Dati tecnici UL | |
| Contattore | ACÂ Â Â Â Â Â Â Â Â AÂ Â Â Â Â Â Â Â Â Â Â Â 115 |
| CONDIZIONI AMBIENTALI | |
| Temperatura | |
| Temperatura di impiego | min        °C          -50
max       °C          70 |
| Temperatura di stoccaggio | min        °C           -60
max       °C           80 |
| Altitudine massima | m           3000 |
| TOLLERANZE E PROTEZIONI | |
| Grado di inquinamento | 3 |
| Classificazione ETIM | |
| ETIM 8.0 | EC001079 – Contattore capacitivo |
Informazioni aggiuntive
| Peso | 2,50 kg |
|---|---|
| Dimensioni | 313 × 188 × 155 mm |
| N° poli |
