SCHNEIDER 33488 – Sezionatore Compact NS1000 NA

655,20 (IVA esc.)

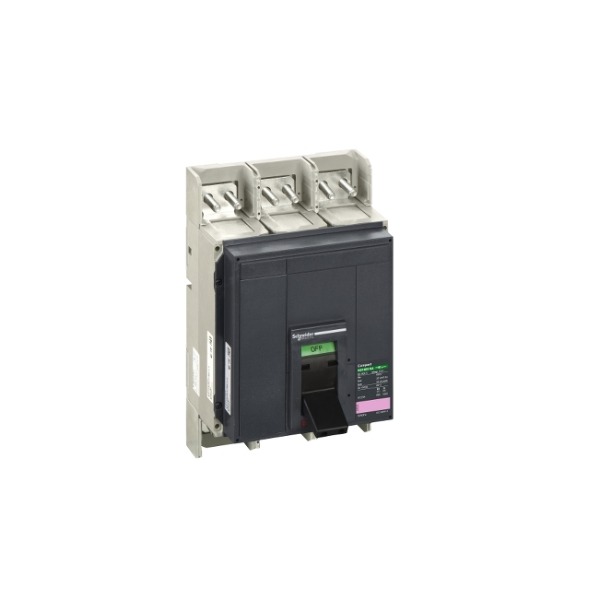

Immagine indicativa

Prodotto attualmente non disponibile. Puoi ordinarlo ora per riceverlo nei prossimi 15-20 giorni.

Descrizione

Compact NS – Sezionatore Compact NS1000 NA  – 3 poli

Presentazione

Nome del prodotto: Compact NS

Nome abbreviato: Compact NS1000 NA

Tipo di prodotto o componente: Interruttore di manovra-sezionatore

Applicazione: Distribuzione

Tipo di offerta: C4

Numero di poli: 3P

Tipo di rete: CA

Livello di prestazione: NA

Attitudine al sezionamento: Si conforme a IEC 60947-3

Caratteristiche tecniche

Frequenza di rete: 50/60 Hz

Tipo di comando: Leva

Modalità di montaggio: Fisso

Attacchi superiori: Lato anteriore

Attacchi inferiori: Lato anteriore

Corrente nominale di impiego [Ie]:

  • AC-23A : 1000 A CA 50/60 Hz 220/240 V

  • AC-23A : 1000 A CA 50/60 Hz 380/415 V

  • AC-23A : 1000 A CA 50/60 Hz 440/480 V

  • AC-23A : 1000 A CA 50/60 Hz 500/525 V

  • AC-23A : 1000 A CA 50/60 Hz 660/690 V

Tensione nominale di isolamento [Ui]: 800 V CA 50/60 Hz conforme a IEC 60947-3

Tensione nominale di tenuta ad impulso [Uimp]: 8 kV conforme a IEC 60947-3

Corrente termica convenzionale in aria aperta [Ith]: 1000 A ( 60 °C )

Corrente nominale ammissibile di breve durata [Icw]

  • 25 kA ( 0,5 s ) conforme a IEC 60947-3

  • 4 kA ( 20 s ) conforme a IEC 60947-3

Potere di chiusura nominale in cortocircuito [Icm]: 52 kA 690 V CA 50/60 Hz

Tensione nominale di impiego [Ue]: 690 V CA 50/60 Hz conforme a IEC 60947-3

Segnalazione posizione contatti: Si

Interruzione visibile: No

Durata meccanica: 6000 cicli conforme a IEC 60947-3

Durata elettrica: 1000 cicli 440 V CA 50/60 Hz conforme a IEC 60947-3

Passo del collegamento: 70 mm

Dimensioni (HxLxP)[mm]: 327x210x147

Peso prodotto: 14 kg

Ambiente

Norme di riferimento: IEC 60947-3

Certificazioni prodotto:

  • ASEFA

  • ASTA

Grado di inquinamento: 3 conforme a IEC 60947-3

Temperatura ambiente di funzionamento: -25…70°C

Temperatura di stoccaggio: -50…85°C

Garanzia contrattuale: Periodo 18 mesi

Informazioni aggiuntive

Peso 15 kg
