SCHNEIDER A9C15509 – Relè passo-passo 2P 16A
37,50€ (IVA esc.)

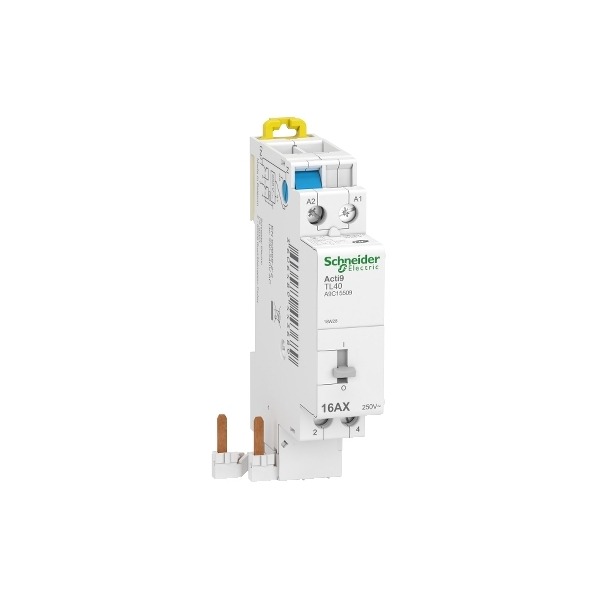

Immagine indicativa
3 disponibili
Descrizione
Relè passo-passo TL40 2NA 16A comando 230Vca
| PRESENTAZIONE | |
| Gamma | Acti9 |
| Tipo di prodotto | Relè a impulsi |
| Nome dispositivo | Acti9 TL40 |
| Applicazione | Standard |
| Poli | 2 P |
| Composizione contatto polo | 2 NO |
| Corrente nominale [In] | 16 A |
| Tipo di rete | CA |
| Tensione di comando [Uc] | 230 V CA 50 Hz |
| CARATTERISTICHE TECNICHE | |
| Frequenza di rete | 50 Hz |
| Tensione nominale di impiego [Ue] | 250 V CA 50 Hz |
| Tensione nominale di isolamento [Ui] | 500 V CA |
| Tensione nominale di tenuta ad impulso [Uimp] | 2,5 kV |
| Tipo di controllo | Controllo remoto e manuale |
| Tipo segnale di controllo | Impulso |
| Frequenza di commutazione | 5 operazioni di commutazione/minuto |
| Durata impulso | 50 ms |
| Tipo di controllo remoto | Pulsante luminoso 3 mA |
| Segnalazione locale | Indicazione ON/OFF |
| Assorbimento potenza di mantenimento VA | 19 VA |
| Installazione | Fisso
Guida DIN |
| Passo 9mm | 2 |
| Altezza | 87 mm |
| Larghezza | 18 mm |
| Profondità | 69 mm |
| Peso prodotto | 105 g |
| Durata elettrica | AC-22: 200000 cicli |
| Connessioni morsetti | Circuito di potenza: morsetti a gabbia 1 cavi 1…4 mm² rigido Circuito di potenza: morsetti a gabbia 2 cavi 1…2,5 mm² rigido Circuito di potenza: morsetti a gabbia 1 cavi 1…4 mm² flessibile Circuito di potenza: morsetti a gabbia 2 cavi 1…2,5 mm² flessibile Circuito di controllo: morsetti a gabbia 1 cavi 0,5…1,5 mm² rigido Circuito di controllo: morsetti a gabbia 1 cavi 0,5…1,5 mm² flessibile Circuito di potenza: morsetti a gabbia 1 cavi 1…4 mm² flessibile con ghiera Circuito di potenza: morsetti a gabbia 2 cavi 1…2,5 mm² flessibile con ghiera Circuito di controllo: morsetti a gabbia 1 cavi 0,5…1,5 mm² flessibile con ghiera |
| Lunghezza spellatura fili | 9mm |
| Coppia di serraggio | 1 Nm |
| Compatibilità prodotto | Senza ausiliari |
| AMBIENTE | |
| Norme di riferimento | IEC 60669-1 IEC 60669-2-2 |
| Marchi qualità | NF |
| Livello di rumore | 60 dB |
| Grado di protezione IP | IP20 (all’apertura) conforme a CEI 60529 IP40 (in quadro) conforme a CEI 60529 |
| Grado di inquinamento | 3 |
| Umidità relativa | 95 % a 55 °C |
| Temperatura ambiente | -20…50 °C |
| Temperatura di stoccaggio | -40…80 °C |
| Garanzia contrattuale | |
| Garanzia | 18 mesi |
