SCHNEIDER A9DE2616 – Interruttore magnetotermico differenziale iCV40a 1P+N C 16A
61,14€ (IVA esc.)

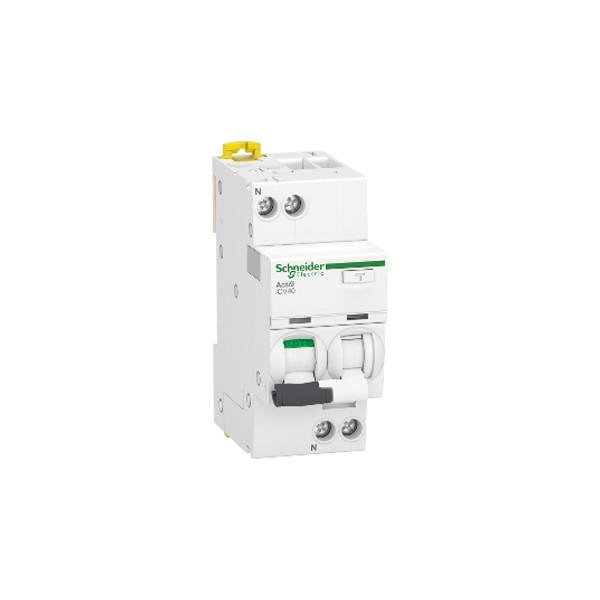

Immagine indicativa
3 disponibili (ordinabile)
Descrizione
Interruttore magnetotermico differenziale iCV40a 1P+N C 16A 30mA Tipo AC
Principale
Gamma |
Acti9
|
|
---|---|---|
Nome del prodotto |
Acti9 iCV40
|
|
Tipo di prodotto o componente |
Interruttore differenziale con protezione per sovracorrente (RCBO)
|
|
Nome dispositivo |
ICV40
|
|
Applicazione |
Distribuzione
|
|
Numero di poli |
1P + N
|
|
Numero di poli protetti |
1
|
|
Pposizione neutro |
Sinistra
|
|
Corrente nominale [In] |
16 A
|
|
Tipo di rete |
CA
|
|
Tecnologia sganciatore |
Magnetotermico
|
|
Codice curva |
C
|
|
Sensibilità differenziale |
30 mA
|
|
Temporizzazione protezione differenziale |
Istantaneo
|
|
Tipo di protezione differenziale |
Tipo AC
|
|
Potere di interruzione |
4500 A Icn at 230 V AC 50/60 Hz conforming to EN/IEC 61009-2-1
|
|
Attitudine al sezionamento |
Yes conforming to EN/IEC 60947-2
|
|
Marchi qualità |
VDE
IMQ |
Caratteristiche tecniche
Posizione dispositivo nel sistema |
Punto di partenza
|
|
---|---|---|
Frequenza di rete |
50/60 Hz
|
|
Tensione nominale di impiego [Ue] |
230 V AC 50/60 Hz
|
|
Limite di sgancio magnetico |
5…10 x In
|
|
Tecnologia di sgancio corrente residua |
Indipendente dalla tensione
|
|
Potere di interruzione nominale di servizio [Ics] |
4500 A 100 % x Icn at 230 V AC 50/60 Hz conforming to EN/IEC 61009-2-1
|
|
Potere nominale di interruzione e chiusura |
Idm 4500 A at 230 V AC 50/60 Hz conforming to EN 61009-2-1
Idm 500 A at 230 V AC 50/60 Hz conforming to IEC 61009-2-1 |
|
Classe di limitazione |
3 conforming to EN/IEC 61009-2-1
|
|
Tensione nominale di isolamento [Ui] |
400 V AC 50/60 Hz
|
|
Tensione nominale di tenuta ad impulso [Uimp] |
4 kV
|
|
Segnalazione posizione contatti |
Si
|
|
Tipo di controllo |
Leva
|
|
Segnalazione locale |
Fault indication
Indicazione ON/OFF |
|
Modalità di montaggio |
Aggancio
|
|
Supporto per montaggio |
Guida DIN
|
|
compatibilità pettini di distribuzione |
Top or bottom: tooth
|
|
Passi 9 mm |
4
|
|
Altezza |
85 mm
|
|
Larghezza |
36 mm
|
|
Profondità |
73 mm
|
|
Peso prodotto |
210 g
|
|
Colore |
White
|
|
Durata meccanica |
20000 cicli
|
|
Durata elettrica |
20000 cycles
|
|
Descrizione opzioni bloccaggio |
Piombabile
Dispositivo a lucchetto |
|
Connessioni – morsetti |
Tunnel type terminals top or bottom 1…16 mm² rigid
Tunnel type terminals top or bottom 1…10 mm² flexible |
|
Lunghezza spelatura fili |
14 mm for top or bottom connection
|
|
Coppia di serraggio |
2 N.m top or bottom
|
|
Protezione differenziale |
Integrato
|
Ambiente
Norme di riferimento |
EN/IEC 61009-2-1
|
|
---|---|---|
Certificazioni prodotto |
CE
|
|
Grado di protezione IP |
IP20 conforming to IEC 60529
IP40 (modular enclosure) conforming to IEC 60529 |
|
Grado di inquinamento |
3
|
|
Categoria di sovratensione |
III conforming to IEC 60364
|
|
Compatibilità elettromagnetica |
8/20 µs impulse withstand, 250 A conforming to EN/IEC 61009-2-1
|
|
Umidità relativa |
95 % at 55 °C
|
|
Altitudine di funzionamento |
2000 m
|
|
Temperatura ambiente operativa |
-5…60 °C
|
|
Temperatura di stoccaggio |
-40…85 °C
|
Garanzia: 18 mesi
Informazioni aggiuntive
Peso | 0,23 kg |
---|
