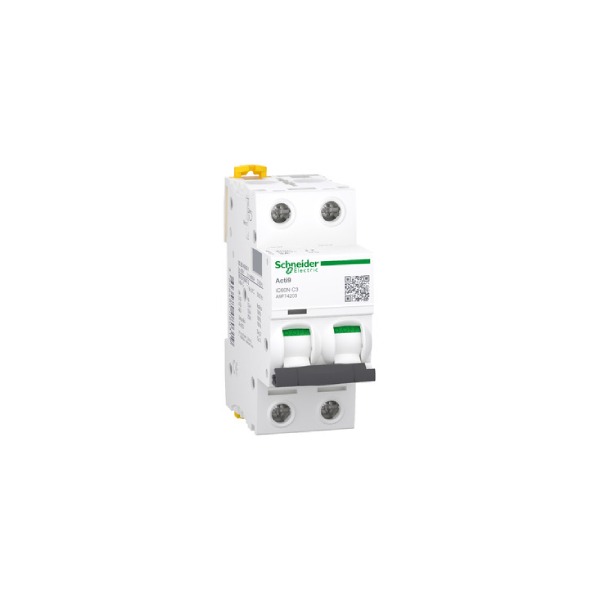

SCHNEIDER A9F74203 – Interruttore magnetotermico iC60N 2P 3A
69,11€ (IVA incl.)
Immagine indicativa
1 disponibili
Descrizione
Interruttore magnetotermico iC60N 2P, 3A ,in curva C
| PRESENTAZIONE | |
| Applicazione | Distribuzione |
| Gamma | Acti9 |
| Nome Prodotto | Acti9 iC60 |
| Tipo Prodotto | Interruttore modulare |
| Nome Dispositivo | IC60N |
| Numero di poli | 2P |
| numero di poli protetti | 2 |
| Corrente nominale [In] | 3 A |
| Tipo di rete | CA DC |
| Tecnologia sganciatore | Magnetotermico |
| Codice curva | C |
| Potere di interruzione | 6000 A Icn conforme a CEI EN 60898-1 a 400 V CA 50/60 Hz 50 kA Icu conforme a EN/IEC 60947-2 a 12…133 V CA 50/60 Hz 50 kA Icu conforme a EN/IEC 60947-2 a 220…240 V CA 50/60 Hz 50 kA Icu conforme a EN/IEC 60947-2 a 380…415 V CA 50/60 Hz 25 kA Icu conforme a EN/IEC 60947-2 a 440 V CA 50/60 Hz 10 kA Icu conforme a EN/IEC 60947-2 a <= 125 V DC |
| Categoria di utilizzazione | Categoria A conforme a EN 60947-2 Categoria A conforme a IEC 60947-2 |
| Attitudine all’isolamento | Si conforme a EN 60898-1 Si conforme a EN 60947-2 Si conforme a IEC 60898-1 Si conforme a IEC 60947-2 |
| Norme di riferimento | EN 60898-1 IEC 60947-2 EN 60947-2 IEC 60898-1 |
| Marchi qualità | NF |
| CARATTERISTICHE TECNICHE | |
| Frequenza di rete | 50/60 Hz |
| Soglia di sgancio magnetico | 8 x In +/- 20% |
| Potere di interruzione nominale di servizio [Ics] | 50 kA 100 % conforme a EN 60947-2 – 220…240 V CA 50/60 Hz 50 kA 100 % conforme a IEC 60947-2 – 220…240 V CA 50/60 Hz 50 kA 100 % conforme a EN 60947-2 – 380…415 V CA 50/60 Hz 25 kA 100 % conforme a EN 60947-2 – 440 V CA 50/60 Hz 50 kA 100 % conforme a IEC 60947-2 – 380…415 V CA 50/60 Hz 25 kA 100 % conforme a IEC 60947-2 – 440 V CA 50/60 Hz 50 kA 100 % conforme a IEC 60947-2 – 12…133 V CA 50/60 Hz 50 kA 100 % conforme a EN 60947-2 – 12…133 V CA 50/60 Hz 6000 A 100 % conforme a EN 60898-1 – 400 V CA 50/60 Hz 6000 A 100 % conforme a IEC 60898-1 – 400 V CA 50/60 Hz 10 kA 100 % conforme a IEC 60947-2 – 72…125 V DC 10 kA 100 % conforme a EN 60947-2 – 72…125 V DC |
| classe di limitazione | 3 conforme a EN 60898-1 3 conforme a IEC 60898-1 |
| Tensione Nominale Di Isolamento [Ui] | 500 V CA 50/60 Hz conforme a EN 60947-2 500 V CA 50/60 Hz conforme a IEC 60947-2 |
| Tensione Nominale Di Tenuta Agli Impulsi [Uimp] | 6 kV conforme a EN 60947-2 6 kV conforme a IEC 60947-2 |
| segnalazione posizione contatti | Si |
| Tipo di controllo | Leva |
| Segnalazione locale | Indicatore scatto |
| Installazione | Fisso |
| Supporto Di Montaggio | Guida DIN |
| Compatibilità pettini di distribuzione | Parte superiore o inferiore: SI |
| Passo 9 mm | 4 |
| Altezza | 85 mm |
| Larghezza | 36 mm |
| Profondità | 78,5 mm |
| peso prodotto | 0,25 kg |
| Colore | Bianco |
| Durata meccanica | 20000 cicli |
| Durata elettrica | 10000 cicli |
| Collegamenti – morsetti | Morsetto singolo (parte superiore o inferiore) 1…25 mm² rigido Morsetto singolo (parte superiore o inferiore) 1…16 mm² flessibile |
| Lunghezza di spelatura fili | 14 mm per parte superiore o inferiore connection |
| Coppia di serraggio | 2 Nm parte superiore o inferiore |
| Protezione differenziale | Blocco separato |
| Ambiente | |
| Grado Di Protezione IP | IP20 conforme a CEI 60529 IP20 conforme a EN 60529 |
| Grado di inquinamento | 3 conforme a EN 60947-2 3 conforme a IEC 60947-2 |
| Categoria di sovratensione | IV |
| Tropicalizzazione | 2 conforme a CEI 60068-1 |
| Umidità relativa | 95 % a 55 °C |
| Altitudine di funzionamento | 0…2000 m |
| Temperatura ambiente operativa | -35…70 °C |
| Temperatura di stoccaggio | -40…85 °C |
| GARANZIA CONTRATTUALE | |
| Garanzia | 18 mesi |
Informazioni aggiuntive
| Peso | 0,500 kg |
|---|---|
| Dimensioni | 78,5 × 36 × 85 mm |
| N° poli | |
| Corrente nominale | |
| Curva | |
| Potere di interruzione |
