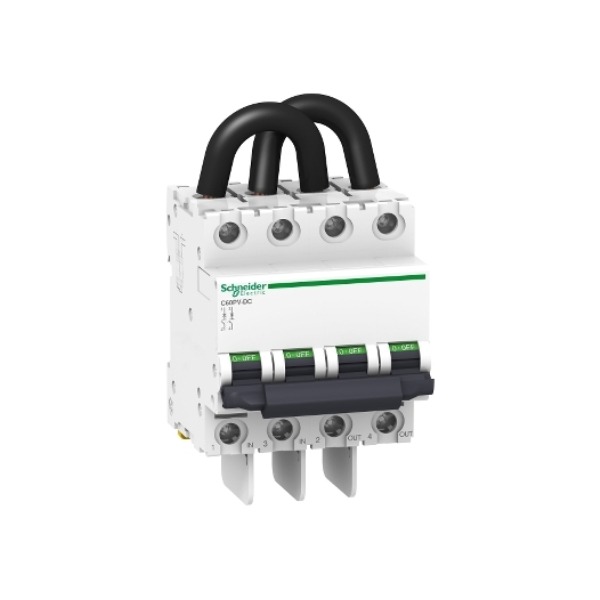

SCHNEIDER A9N61651 – Interruttore magnetotermico CC C60PV-DC
102,30€ (IVA esc.)
Immagine indicativa
1 disponibili
Descrizione
Interruttore magnetotermico CC C60PV-DC 2P B 16A 800Vdc
| Presentazione | |
| Gamma prodotto | C60 |
| Tipo prodotto | Interruttore modulare |
| Nome dispositivo | C60PV-DC |
| Numero di poli | 2P |
| Numero di poli protetti | 2 |
| Tipo di rete | DC |
| Codice curva | B |
| Categoria di utilizzazione | Categoria A conforme a EN/IEC 60947-2 |
| Attitudine al sezionamento | Si conforme a EN/IEC 60947-2 |
| CARATTERISTICHE TECNICHE | |
| Corrente nominale [In] | 16 A |
| Caduta di tensione | 648 mV 40,5 mOhm 10,4 W 16 A |
| Tensione nominale di impiego [Ue] | 800 V DC |
| Soglia di sgancio magnetico | 5,5 x In |
| Potere di interruzione | 3 kA Icu a 650 V DC 1,5 kA Icu a 800 V DC |
| Potere di interruzione nominale di servizio [Ics] | 1,5 kA 100 % – 800 V DC 3 kA 100 % – 650 V DC |
| Tensione nominale di isolamento [Ui] | 1000 V DC |
| Tensione nominale di tenuta ad impulso [Uimp] | 6 Kv |
| Sensibilità alla polarità | No ((può proteggere dalla corrente bidirezionale) |
| Segnalazione posizione contatti | Si |
| Tipo di controllo | Leva |
| Installazione | Fisso |
| Installazione | Guida DIN simmetrica 35 mm |
| passo 9 mm | 8 |
| Altezza | 132,7 mm |
| Larghezza | 72 mm |
| Profondità | 77,4 mm |
| Peso prodotto | 0,545 kg |
| Colore | Bianco |
| Durata meccanica | 20000 cicli |
| Durata elettrica | 1500 cicli L/R = 2 ms |
| Descrizione opzioni bloccaggio | Lucchetto in posizione OFF |
| Connessioni – morsetti | Morsetto a gabbia (lato inferiore) 1…25 mm² rigido Morsetto a gabbia (lato inferiore) 1…16 mm² flessibile Cavo precablato (lato superiore) |
| Lunghezza spelatura fili | 14 mm |
| Coppia di serraggio | 2,5 Nm |
| Mercato | Residenziale Piccolo terziario |
| Codice compatibilità | C60PV-DC |
| AMBIENTE | |
| Norme di riferimento | EN/IEC 60947-2 |
| Grado di inquinamento | 2 |
| umidità relativa | 95 % a 55 °C |
| Temperatura ambiente operativa | -25…70 °C |
| Temperatura di stoccaggio | -40…85 °C |
| GARANZIA CONTRATTUALE | |
| Garanzia | 18 mesi |
Informazioni aggiuntive
| Peso | 1,50 kg |
|---|---|
| Dimensioni | 77,44 × 72 × 132,7 mm |
| N° poli | |
| Curva | |
| Tipo di rete | DC |
| Corrente nominale |
