SCHNEIDER C164160S – Sezionatore ComPacT NSX160NA 160A
538,75€ (IVA incl.)

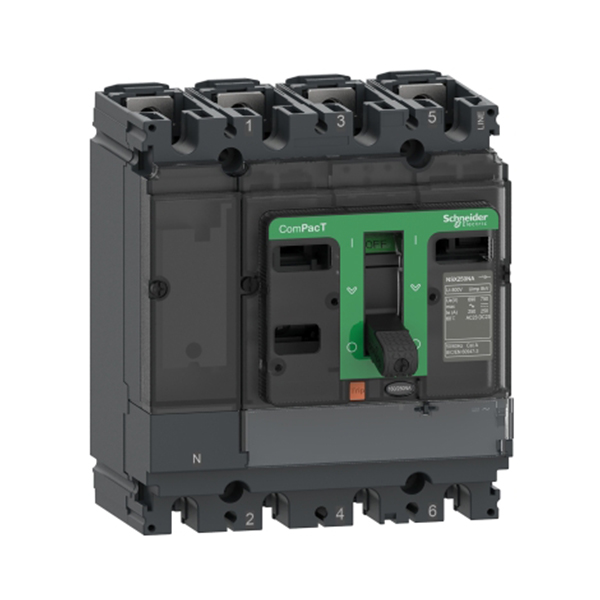

Immagine indicativa
1 disponibili
Descrizione
Sezionatore, ComPacT NSX160NA, 4 poli, corrente termica Ith 160A
| SPECIFICHE | |
| Gamma prodotti | “ComPacT new generation” |
| Nome dispositivo | NSX160NA |
| Nome prodotto | “ComPacT NSX new generation” |
| Tipo prodotto | Interruttore di manovra-sezionatore |
| Applicazione | Distribuzione |
| Numero di poli | 4P |
| Corrente termica convenzionale in aria aperta [Ith] | 160 A a 50 °C |
| Corrente nominale di impiego [Ie] | AC-22A: 160 A CA 50/60 Hz 220…690 V
AC-23A: 160 A CA 50/60 Hz 220…690 V DC-22A: 160 A DC 250 V 1 polo DC-22A: 160 A DC 500 V 2 poli in serie DC-23A: 160 A DC 250 V 1 polo DC-23A: 160 A DC 500 V 2 poli in serie DC-22A: 160 A DC 750 V 3 poli in serie DC-23A: 160 A DC 750 V 3 poli in serie |
| Tensione nominale di impiego [Ue] | 690 V CA 50/60 Hz
750 V DC 3 poli in serie 500 V DC 2 poli in serie 250 V DC 1 polo |
| Tipo di rete | CA
DC |
| Attitudine al sezionamento | Si conforme a EN/IEC 60947-3 |
| Categoria di utilizzazione | AC-22A
AC-23A DC-22A DC-23A |
| Codice potere di interruzione | NA |
| Segnalazione posizione contatti | Si |
| Interruzione visibile | No |
| Installazione | Fisso |
| [Icw] rated short-time withstand current | 2,5 kA durante 1 s
2,5 kA durante 3 s 0,96 kA durante 20 s |
| [Icm] rated short-circuit making capacity | 330 kA con interruttore di protezione circuito a monte
3,6 kA interruttore-sezionatore singolo |
| Tipo di controllo | Leva |
| Tensione nominale di isolamento [Ui] | 800 V CA 50/60 Hz |
| Tensione nominale di tenuta ad impulso [Uimp] | 8 kV |
| CARATTERISTICHE TECNICHE | |
| Installazione | Piastra posteriore |
| Attacchi superiori | Lato anteriore |
| Attacchi inferiori | Lato anteriore |
| Passo del collegamento | 35 mm |
| Durata meccanica | 40000 cicli |
| Durata elettrica | AC-22A: 30000 cicli 440 V CA 50/60 Hz In/2
AC-23A: 30000 cicli 440 V CA 50/60 Hz In/2 AC-22A: 15000 cicli 440 V CA 50/60 Hz In AC-23A: 15000 cicli 440 V CA 50/60 Hz In AC-22A: 10000 cicli 690 V CA 50/60 Hz In/2 AC-23A: 10000 cicli 690 V CA 50/60 Hz In/2 AC-22A: 5000 cicli 690 V CA 50/60 Hz In AC-23A: 5000 cicli 690 V CA 50/60 Hz In DC-22A: 10000 cicli 250 V DC In/2 (1 polo) DC-23A: 10000 cicli 250 V DC In/2 (1 polo) DC-22A: 5000 cicli 500 V DC In (2 poli in serie) DC-23A: 5000 cicli 500 V DC In (2 poli in serie) |
| Width (W) | 140 mm |
| Height (H) | 161 mm |
| Depth (D) | 86 mm |
| Peso prodotto | 2,2 kg |
| Norme di riferimento | EN/IEC 60947-1 EN/IEC 60947-3 |
| Certificazioni prodotto | CE EAC CCC |
| AMBIENTE | |
| Grado di protezione IP | IP40 conforme a CEI 60529 |
| Grado di protezione IK | IK07 conforme a CEI 62262 |
| Classe di protezione contro le scariche Elettriche | Classe II |
| Grado di inquinamento | 3 conforme a IEC 60664-1 |
| Temperatura ambiente operativa | -25…70 °C |
| Temperatura di stoccaggio | -50…85 °C |
| GARANZIA | |
| Garanzia contrattuale | 18 mesi |
