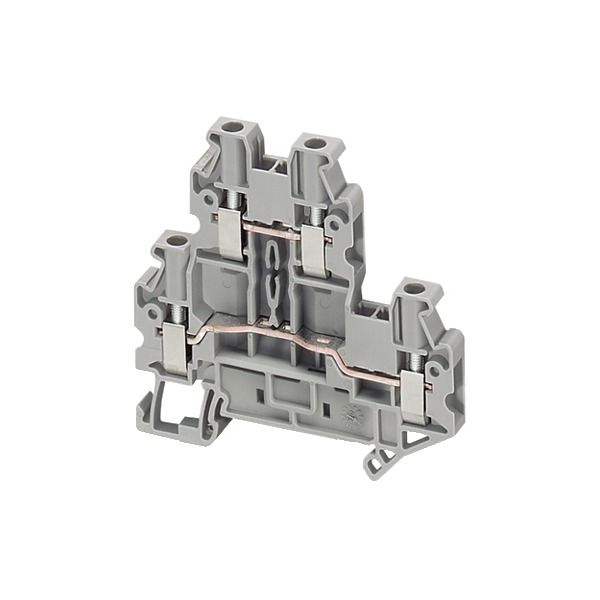

SCHNEIDER NSYTRV24D – Morsetto vite 2 piani 4pt 2,5 mm²

1,24 (IVA esc.)

Immagine indicativa

50 disponibili

Descrizione

Morsetto vite, 2 piani, 4pt, 2,5 mm² grigio

PRESENTAZIONE
Gamma Linergy
Nome prodotto Linergy TR
Tipo prodotto Blocco terminale
Nome dispositivo TRP
Accessori / categoria degli elementi Accessorio di collegamento
Tipo morsettiera Passante
Livello morsettiera 2
Installazione Aggancio
Diametro nominale 2,5 mm²
Lunghezza 69,9 mm
Colore Grigio
CARATTERISTICHE TECNICHE
Larghezza 5,2 mm
Altezza 65 mm
Connessioni – morsetti 1 morsetto a vite: a monte (M3)
1 morsetto a vite: a valle (M3)
Numero di connessioni 2
Posizione collegamento Lateralmente
Numero di ingressi di misura 4
Sezione dei fili 0,14…4 mm², solido cavo con estremità cavo
0,2…2,5 mm², flessibile cavo con estremità cavo
0,14…4 mm², solido cavo senza estremità cavo
0,14…4 mm², flessibile cavo senza estremità cavo
Coppia di serraggio 0,5…0,6 Nm
Lunghezza di spelatura fili 9 mm
Tipo di strumento Connessione: cacciavite
Sconnessione: cacciavite
Tensione nominale di impiego [Ue] 600 V CSA
500 V conforme a EN/IEC 60947-7-1
352 V conforme a ATEX Exe II Ex II 2 GD
600 V cURus
Corrente nominale [In] 24 A conforme a EN/IEC 60947-7-1
20 A cURus
20 A CSA
20 A conforme a ATEX Exe II Ex II 2 GD
Materiale Poliammide 6/6: cassa isolante

Lega di rame: connettore e vite

Lega di rame: collegamento comune

Acciaio al cromo-nichel: molla

Perdita dielettrica 0,01 a 1 MHz conforme a IEC 60250

0,01 a 1 MHz conforme a VDE 0303-T4

Costante dielettrica 3,7 a 1 MHz
Resistività 10000 MΩ/m conforme a IEC 60093
10000 MΩ/m conforme a VDE 0303-T30
Resistenza superficiale 1000 GΩ conforme a IEC 60093
1000 GΩ conforme a VDE 0303-T30
Resistenza allo scorrimento 500 CTI (> 400 kB) conforme a IEC 60093
500 CTI (> 400 kB) conforme a VDE 0303-T30
Ritardo di fiamma V0, spessore0,8 mm conforme a UL 94
Peso prodotto 15,3 g
Compatibilità gamma Prisma G
Prisma P
Prisma –
Prisma –
Spacial
Kaedra
Pragma
TeSys
Compatibilità prodotto Contenitori Speciali
AMBIENTE
Certificazioni prodotto EAC
CSA
cURus
Resistenza dielettrica 1000 V conforme a IEC 60243-1
Temperatura ambiente di funzionamento -40…130 °C conforme a IEC 60216-1
-40…130 °C conforme a VDE 0304-T21
GARANZIA CONTRATTUALE
Garanzia 18 mesi

Informazioni aggiuntive

Peso 0,150 kg
Dimensioni 69,9 × 5,2 × 65 mm
Corrente nominale
