SCHNEIDER RXM4AB1B7 – Relè miniatura ZELIO RXM 4NC/NO 24 VAC 6 A
5,43€ (IVA esc.)

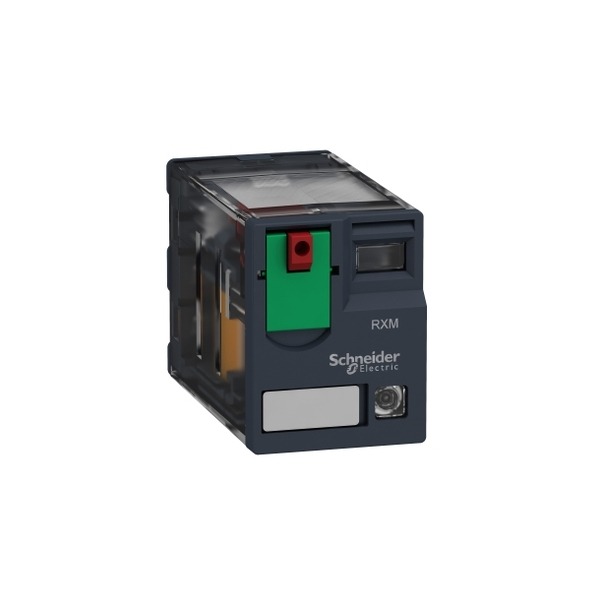

Immagine indicativa
10 disponibili (ordinabile)
Descrizione
Relè miniatura ZELIO RXM, 4NC/NO, tensione di comando 24Vac, Ithe=6A, composizione contatti 4 CO
Caratteristiche
Gamma prodotto |
Zelio Relay
|
|
---|---|---|
Nome gamma |
Miniatura
|
|
Tipo di prodotto o componente |
Relè estraibile
|
|
Nome dispositivo |
RXM
|
|
Composizione e tipologia contatti |
4 OC
|
|
Tensione di comando [Uc] |
24 V CA 50/60 Hz
|
|
Corrente termica convenzionale in cassetta [Ithe] |
6 A a -40…55 °C
|
|
LED di stato |
Senza
|
|
Tipo di controllo |
Lockable test button
|
|
Coefficiente di utilizzo |
20 %
|
Caratteristiche tecniche
Forma del pin |
Piatto
|
|
---|---|---|
Tensione nominale di isolamento [Ui] |
250 V conforme a IEC
300 V conforme a CSA 300 V conforme a UL |
|
Tensione nominale di tenuta ad impulso [Uimp] |
2,5 kV durante 1,2/50 µs
|
|
Materiale contatti |
AgNi
|
|
Corrente nominale di impiego [Ie] |
3 A a 28 V (DC) NC conforme a IEC
3 A a 250 V (AC) NC conforme a IEC 6 A a 28 V (DC) NO conforme a IEC 6 A a 250 V (AC) NO conforme a IEC 6 A a 277 V (AC) conforme a UL 8 A a 30 V (DC) conforme a UL |
|
Massima tensione di commutazione |
250 V conforme a IEC
|
|
Carico nominale resistivo
|
6 A a 250 V CA
6 A a 28 V DC |
|
Massima capacità di commutazione |
1500 VA/168 W
|
|
Capacità di commutazione minima |
170 mW a 10 mA, 17 V
|
|
Tasso di funzionamento |
<= 1200 cicli/ora sotto carico
<= 18000 cicli/ora a vuoto |
|
Durata meccanica |
10000000 cicli
|
|
Durata elettrica |
100000 cicli per resistivo carico
|
|
Consumo medio della bobina in VA
|
1,2 a 60 Hz
|
|
Assorbimento medio in VA |
1,2 VA a 60 Hz
|
|
Soglia tensione di ricaduta |
>= 0,15 Uc
|
|
Tempo di funzionamento
|
20 ms
|
|
Tempo di rilascio |
20 ms
|
|
Resistenza media della bobina
|
180 Ohm a 20 °C +/- 15 %
|
|
Limiti tensione di esercizio nominale |
19.2…26.4 V CA
|
|
Dati di affidabilità sicurezza |
B10d = 100000
|
|
Categoria di protezione |
RT I
|
|
Livelli di test |
Livello A
|
|
Posizione di funzionamento |
Qualunque posizione
|
|
Altezza totale CAD |
79 mm
|
|
Profondità totale CAD |
78,45 mm
|
Ambiente
Resistenza dielettrica |
1300 V CA tra contatti con micro disconnection isolamento
2000 V CA tra bobina e contatto con rinforzato isolamento 2000 V CA tra poli con basic isolamento |
|
---|---|---|
Certificazioni prodotto |
RoHS
CSA Lloyd’s CE UL REACH GOST |
|
Norme di riferimento |
CSA C22.2 No 14
UL 508 EN/IEC 61810-1 |
|
Temperatura di stoccaggio |
-40…85 °C
|
|
Temperatura ambiente di funzionamento |
-40…55 °C
|
|
Resistenza alle vibrazioni |
3 gn, ampiezza = +/- 1 mm (f = 10…150 Hz)5 cycles in operation
5 gn, ampiezza = +/- 1 mm (f = 10…150 Hz)5 cicli non operativi |
|
Grado di protezione IP |
IP40 conforme a EN/IEC 60529
|
|
Tenuta agli urti |
10 gn per in funzionamento
30 gn per non funzionante |
|
Grado di inquinamento |
2
|
Garanzia |
18 mesi
|
---|
Informazioni aggiuntive
Peso | 0,200 kg |
---|---|
Dimensioni | 48 × 27 × 21 mm |
