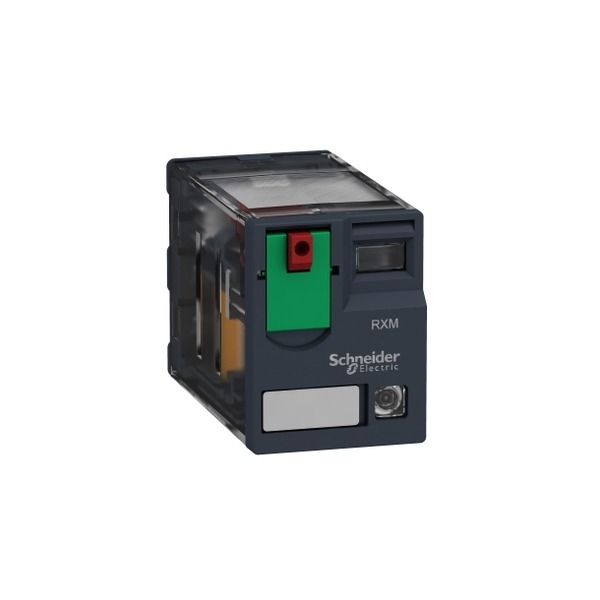

SCHNEIDER RXM4AB2P7 – Relè miniatura Harmony RXM
5,90€ (IVA esc.)
Immagine indicativa
5 disponibili
Descrizione
Relè miniatura – Harmony RXM – 4 NC/NO – 230 VAC – 6 A – con led
| PRESENTAZIONE | |
| Gamma prodotto | Harmony Electromechanical Relays |
| Nome gamma | Miniatura |
| Tipo prodotto | Relè estraibile |
| Nome dispositivo | RXM |
| Composizione e tipologia contatti | 4 OC |
| Tensione di comando [Uc] | 230 V CA 50/60 Hz |
| LED di stato | Con |
| Tipo di controllo | Lockable test button |
| Coefficiente di utilizzo | 20 % |
| CARATTERISTICHE TECNICHE | |
| Forma del pin | Piatto |
| Tensione nominale di isolamento [Ui] | 250 V conforme a IEC 300 V conforme a CSA 300 V conforme a UL |
| Tensione nominale di tenuta ad impulso [Uimp] | 2,5 kV durante 1,2/50 µs |
| Materiale contatti | AgNi |
| Corrente nominale di impiego [Ie] | 3 A a 28 V (DC) NC conforme a IEC 3 A a 250 V (AC) NC conforme a IEC 6 A a 28 V (DC) NO conforme a IEC 6 A a 250 V (AC) NO conforme a IEC 6 A a 277 V (AC) conforme a UL 8 A a 30 V (DC) conforme a UL |
| corrente di uscita continua | 5 A |
| Massima tensione di commutazione | 250 V conforme a IEC |
| Carico nominale resistivo | 6 A a 250 V CA 6 A a 28 V DC |
| Massima capacità di commutazione | 1500 VA/168 W |
| Capacità di commutazione minima | 170 mW a 10 mA, 17 V |
| Tasso di funzionamento | <= 1200 cicli/ora sotto carico <= 18000 cicli/ora a vuoto |
| Durata meccanica | 10000000 cicli |
| Durata elettrica | 100000 cicli per resistivo carico |
| Consumo medio della bobina in VA | 1,2 a 60 Hz |
| Assorbimento medio in VA | 1,2 VA a 60 Hz |
| Soglia tensione di ricaduta | >= 0,15 Uc |
| Operare il tempo | 20 ms |
| Tempo di rilascio | 20 ms |
| Resistenza media della bobina | 15000 Ohm a 20 °C +/- 15 % |
| Limiti tensione di esercizio nominale | 184…253 V CA |
| Dati di affidabilità sicurezza | B10d = 100000 |
| categoria di protezione | RT I |
| Livelli di test | Livello A group mounting |
| Posizione operativa | Qualunque posizione |
| Altezza totale CAD | 82,8 mm |
| Profondità totale CAD | 80,35 mm |
| Peso prodotto | 0,037 kg |
| Presentazione del dispositivo | Prodotto completo |
| AMBIENTE | ||
| Resistenza dielettrica | 1300 V CA tra contatti con micro disconnessione isolamento 2000 V CA tra bobina e contatto con isolamento di base isolamento 2000 V CA tra poli con isolamento di base isolamento |
|
| Certificazioni prodotto | UL Lloyd’s CE CSA GOST IECEE CB Scheme |
|
| Norme di riferimento | CSA C22.2 No 14 IEC 61810-1 UL 508 |
|
| Temperatura di stoccaggio | -40…85 °C | |
| Temperatura ambiente di funzionamento | -40…55 °C | |
| resistenza alle vibrazioni | 3 gn, ampiezza = +/- 1 mm (f = 10…150 Hz)5 cycles in operation 5 gn, ampiezza = +/- 1 mm (f = 10…150 Hz)5 cicli non operativi |
|
| Grado di protezione IP | IP40 conforme a CEI 60529 | |
| Tenuta agli urti | 10 gn per in funzionamento 30 gn per non funzionante |
|
| Grado di inquinamento | 2 | |
| GARANZIA CONTRATTUALE | ||
| Garanzia | 18 mesi | |
Informazioni aggiuntive
| Peso | 0,200 kg |
|---|---|
| Dimensioni | 80,35 × 27 × 82,8 mm |
| Corrente nominale | |
| Tensione nominale di isolamento [Ui] | 250V |
