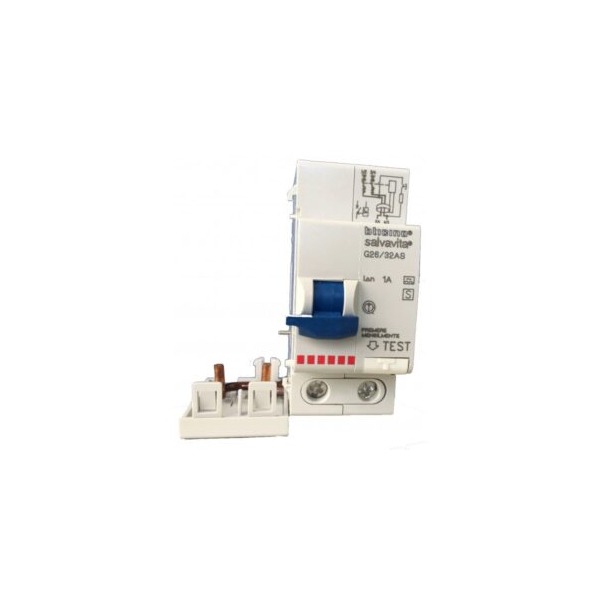

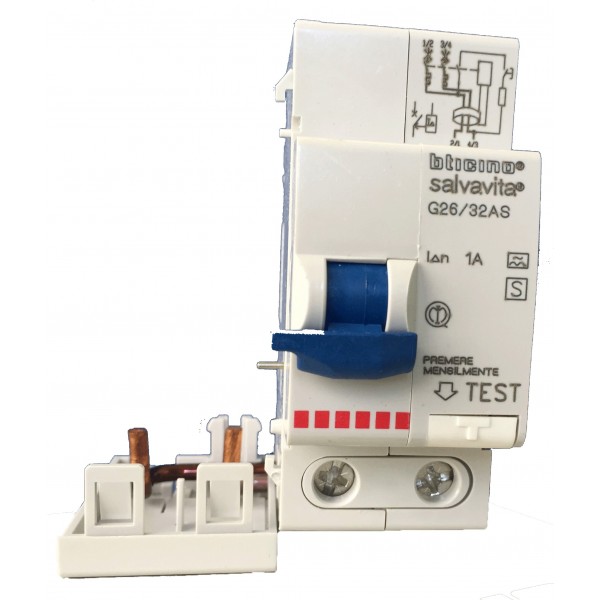

BTICINO G26/32AS – Modulo differenziale SALVAVITA AS 2P 32A 1A

116,30 (IVA esc.)

Immagine indicativa

2 disponibili (ordinabile)

Descrizione

BTDIN – Modulo differenziale SALVAVITA 2P – tipo A-S – In= 32A – Idn= 1A – Vn= 230/400 Vac

I moduli differenziali sono associabili agli interruttori BTDIN45/60/100/160 con corrente nominale fino a 63A ed agli interruttori BTDIN250 fino a 25A. g Gli apparecchi differenziali AH (HPI) sono dispositivi di tipo A con caratteristiche di elevata resistenza ai disturbi. I differenziali AH HPI) sono in grado di sopportare impulsi di corrente 8/20micros fino a 3kA, quelli di tipo A-S invece fino a 5kA (8/20micros)

Caratteristiche elettriche

Numero poli: 2

Numero moduli 2

Caratteristiche di intervento differenziale: AS

Corrente nominale In[A] a 30°C:

  • 0.5 – 32

Corrente differenziale nominale  Idn[A]:

  • 0.5 – 1

Tempo di intervento differenziale [mt]: fisso

Potere di interruzione differenziale [kA] per moduli differenziali:

  • BTDIN45: In=6-63A, Icn=4.5kA, Ics (%Icn)=100,  Idm=3 kA
  • BTDIN60: In=0.5-63A, Icn=6kA, Ics (%Icn)=100,  Idm=6 kA
  • BTDIN100: In=6-63A, Icn=10kA, Ics (%Icn)=75,  Idm=3 kA
  • BTDIN250: In=6-20A, Icn=25kA, Ics (%Icn)=50,  Idm=12 kA, BTDIN250: In=25A, Icn=20kA, Ics (%Icn)=50,  Idm=12 kA, BTDIN250: In=35-40A, Icn=15kA, Ics (%Icn)=50,  Idm=9 kA, BTDIN250: In=50-63A, Icn=12.5kA, Ics (%Icn)=50,  Idm=7.5 kA

Tensione nominale Ue [Vac]: 230

Tensione massima di impiego Umax [Vac]: 440

Tensione nominale di isolamento Ui [Vac]: 500

Tensione minima funzionamento tasto di prova [Vac]: 170

Frequenza nominale [Hz]: 50

Temperatura di impiego [°C]: -25…60

Numero massimo di manovre elettriche: 10000

Numero massimo di manovre meccaniche: 20000

Grado di protezione IP (morsetti/altre zone): IP20/IP40

Seziuon massima cavo flessibile/rigido [mmq]: 25/35

Norme di riferimento: CEI EN 61009-1

Caratteristiche meccaniche

Resistenza alle vibrazioni: IEC 60068-2-35

Tropicalizzazione:

  • IEC 60068-2-11
  • IEC 60068-2-30

Resistenza al calore anormale ed al fuoco [°C]: 650-960

Informazioni aggiuntive

Peso 0,11 kg
N° poli

Corrente nominale
